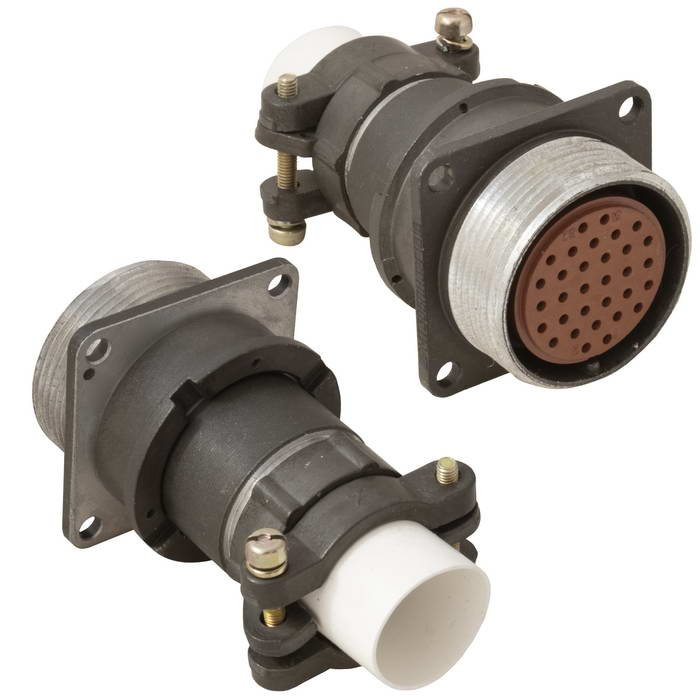

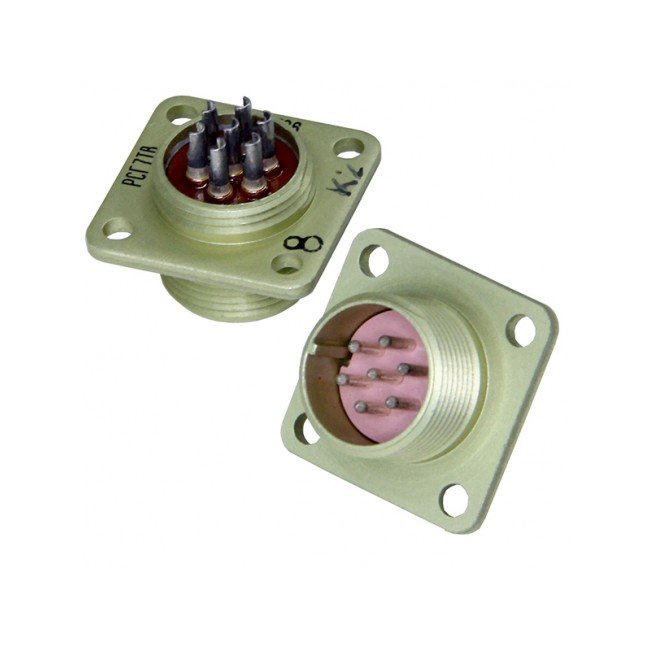

Разъём 2РМГД30БПН8Ш7Е2 «5» — это малогабаритный цилиндрический герметичный соединитель серии 2РМ, выполненный в виде приборной вилки с прямым патрубком и неэкранированной гайкой для подключения к кабелю.

Расшифровка обозначения

• 2РМГД — тип соединителя: низкочастотный цилиндрический герметичный («Д» — герметичный вариант).

• 30 — условный размер корпуса (условный диаметр, ряд габаритов).

• Б — корпус блочный (приборный), без левой резьбы.

• П — патрубок прямой.

• Н — гайка патрубка для неэкранированного кабеля .

• 8 — число контактов (в данном случае 8 контактов).

• Ш — часть соединителя «Ш» — вилка (ответная часть — розетка).

• 7 — код сочетания контактов (набор типов и типоразмеров контактов в корпусе, например, нужные токовые и сигнальные контакты).

• Е — покрытие контактов, как правило, химический или матовый никель (специфика по ГОСТ/ТИ).

• 2 — теплостойкость до 200 °C рабочей температуры среды.

• «5» — постановка вилки в блоке/приборе, обычно обозначение номера или позиции вилки по схеме или спецификации (не параметр самого разъёма).

Назначение и условия применения

• Предназначен для электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного токов , включая сигнальные и силовые линии.

• Герметичное исполнение обеспечивает защиту контактов и заделки кабеля от пыли, влаги и агрессивных факторов при работе в широком диапазоне температур (обычно примерно от −60 до +100…200 °C в зависимости от исполнения).

• Применяется в радиоэлектронных блоках, приборах, промышленной и военной аппаратуре, где требуется надёжное сочленение по резьбе и устойчивость к вибрации, ударам и резким перепадам температур.

Основные технические особенности

• Контакты рассчитаны на номинальные токи порядка единиц ампер (до десятков ампер для силовых контактов в зависимости от типоразмера), а напряжение — до примерно 560–700 В постоянного и переменного тока.

• Сопротивление контактов — десятки микромов, сопротивление изоляции — единицы гигаом, в нормальных климатических условиях.

• Соединение корпусов — резьбовое , с одношпоночной поляризацией , чтобы исключить неправильное сочленение и обеспечить жёсткую фиксацию.
