Назначение соединителя 2РМГД30БПН8Ш7Е2

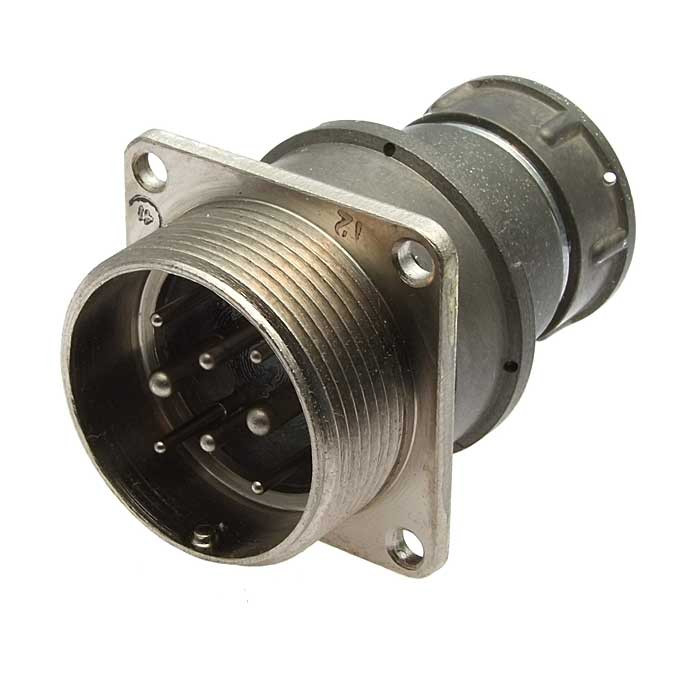

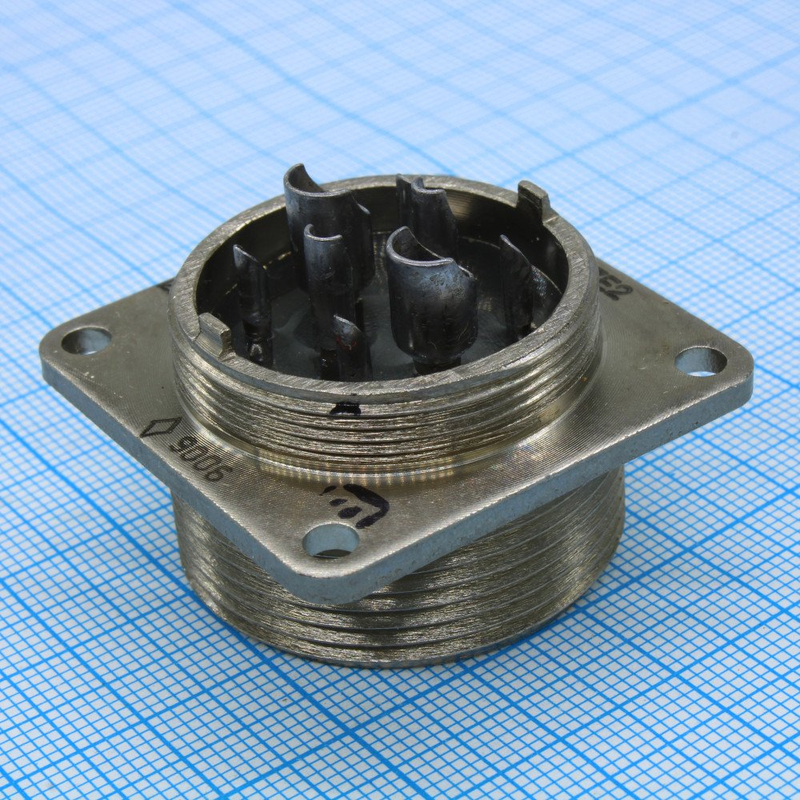

2РМГД30БПН8Ш7Е2 — это герметичная блочная вилка (приборный разъём) из серии низкочастотных цилиндрических соединителей 2РМГД. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц, а также в цепях импульсных токов. Соединитель применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется герметичное исполнение и устойчивость к широкому диапазону температур.

Расшифровка обозначения

Маркировка 2РМГД30БПН8Ш7Е2 содержит полную информацию о конструкции и параметрах соединителя. Её удобно читать по позициям:

• 2РМГД — тип герметичного соединителя для длинных линий.
• 30 — условный размер корпуса.
• Б — блочный (приборный) корпус.
• ПН — прямой патрубок для неэкранированного кабеля.
• 8 — количество контактов, равное восьми.
• Ш — вилка.
• 7 — сочетание контактов диаметром 1,5 мм, 2 мм и 3 мм.
• Е — покрытие контактов никелем.
• 2 — теплостойкость до 200 °C.

Конструктивные особенности

Соединитель выполнен с резьбовой фиксацией и одношпоночной поляризацией, что исключает неправильное сочленение и обеспечивает надёжное механическое соединение. Монтаж внутренний, объёмной пайкой. В сочленённом состоянии изделие обеспечивает пылезащищённость. Ресурс работы составляет не менее 500 циклов сочленений-расчленений. Климатическое исполнение — УХЛ. Наработка — минимум 1000 часов.

Герметичное исполнение корпуса позволяет использовать вилку в условиях повышенной влажности и загрязнения, а также в составе блоков, к которым предъявляются требования по защите от внешней среды.

Технические характеристики

Основные параметры соединителя 2РМГД30БПН8Ш7Е2 приведены ниже.

• Количество контактов — 8.
• Ток на контакт диаметром 1,5 мм — 9 А.
• Ток на контакт диаметром 2 мм — 12 А.
• Ток на контакт диаметром 3 мм — 20 А.
• Максимальное рабочее напряжение — 560 В.
• Рабочая частота — до 3 МГц.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих температур — от минус 60 °C до плюс 200 °C.
• Синусоидальная вибрация — диапазон от 1 Гц до 5000 Гц, ускорение до 98 метров на секунду в квадрате.
• Климатическое исполнение — УХЛ.
• Наработка — не менее 1000 часов.
• Ресурс сочленений-расчленений — до 500 циклов.

Применение

Благодаря герметичному блочному корпусу, резьбовой фиксации и широкому температурному диапазону соединитель востребован в радиоэлектронной аппаратуре, работающей в жёстких условиях эксплуатации. Изделие подходит для коммутации цепей питания и сигнальных цепей в составе блоков, стоек и приборных отсеков. Наличие контактов трёх типоразмеров позволяет одновременно передавать цепи с разными токами, что упрощает компоновку и снижает число отдельных разъёмов в устройстве.
