Назначение

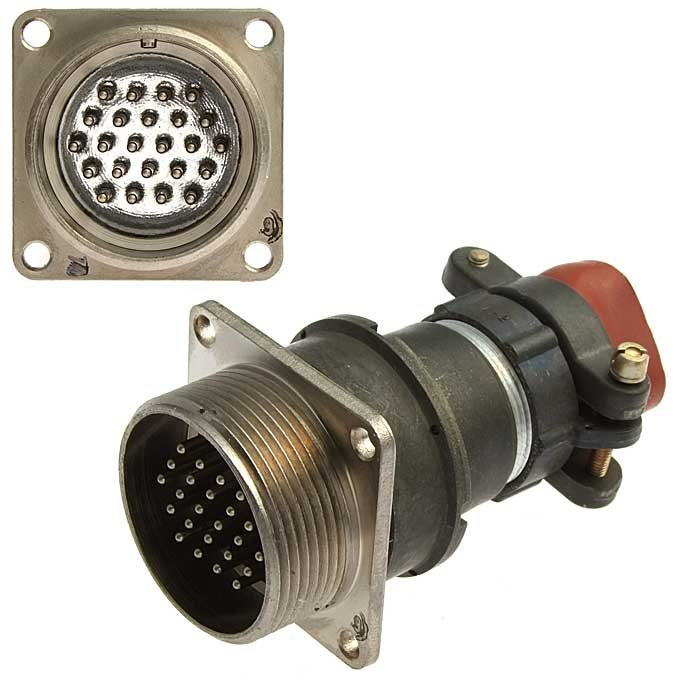

2РМГД30БПН24ШЕ2 «5» — герметичный цилиндрический низкочастотный электрический соединитель (разъём) вилочного типа. Он предназначен для работы в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Артикул изделия — 1352, категория — 2РМГ. Соединитель обеспечивает внутренний монтаж с пайкой и резьбовое сочленение, что делает его пригодным для применения в составе приборных блоков и узлов, где требуется надёжное электрическое соединение.

Конструкция вилки рассчитана на эксплуатацию в условиях повышенных механических и климатических нагрузок. Герметичное исполнение позволяет использовать изделие там, где необходимо защитить контактную группу от воздействия внешней среды.

Расшифровка обозначения

• 2РМГД — тип соединителя.
• 30 — условный размер корпуса.
• Б — блочный (приборный) вид корпуса.
• ПН — прямой патрубок с гайкой для экранированного кабеля.
• 24 — количество контактов.
• Ш — вилка.
• Е2 — сочетание контактов, покрытие химникелем и теплостойкость до 200 °C.

В названии также указана приёмка «5». Это отдельная характеристика товара, отражённая в карточке.

Подтверждённые технические характеристики

Соединитель имеет следующие параметры, указанные в описании:

• максимальное рабочее напряжение — до 700 В;
• рабочая частота — до 3 МГц;
• сопротивление изоляции — не менее 5000 МОм;
• покрытие контактов — химникель;
• внутренний монтаж — пайкой;
• сочленение — резьбовое;
• вибрационные нагрузки — от 1 до 5000 Гц при ускорении до 50 g;
• ударные нагрузки — до 500 g;
• количество сочленений-расчленений — до 500;
• минимальная наработка — 1000 часов;
• срок сохраняемости — 25 лет.

Условия эксплуатации

Климатическое исполнение УХЛ2.1 допускает работу при температуре от -60 °C до +200 °C. Изделие сохраняет работоспособность при повышенной влажности до 98 % при температуре +40 °C и при пониженном давлении до 10 в минус второй степени Па.

Теплостойкость до 200 °C связана с исполнением контактов и покрытием химникелем. Совокупность этих параметров позволяет эксплуатировать соединитель в жёстких условиях, характерных для специальной и общей радиоэлектронной аппаратуры.

Применение

2РМГД30БПН24ШЕ2 «5» применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Вилочный тип, резьбовое сочленение и прямой патрубок с гайкой для экранированного кабеля делают его удобным для приборного монтажа. Внутренняя пайка обеспечивает стабильное электрическое соединение, а герметичный корпус защищает контакты от неблагоприятных внешних воздействий.

Изделие может использоваться в составе блоков, работающих при вибрации, ударах, широком диапазоне температур и повышенной влажности. Приёмка «5» указана как подтверждённая характеристика товара. Артикул 1352 и категория 2РМГ позволяют однозначно идентифицировать изделие в каталоге.

Краткий итог

2РМГД30БПН24ШЕ2 «5» — это герметичный низкочастотный цилиндрический соединитель вилочного типа на 24 контакта с покрытием химникелем, резьбовым сочленением и внутренним монтажом пайкой. Он рассчитан на напряжение до 700 В, частоту до 3 МГц, вибрацию до 50 g и удары до 500 g, работает в диапазоне температур от -60 °C до +200 °C и имеет приёмку «5».
