Назначение и область применения

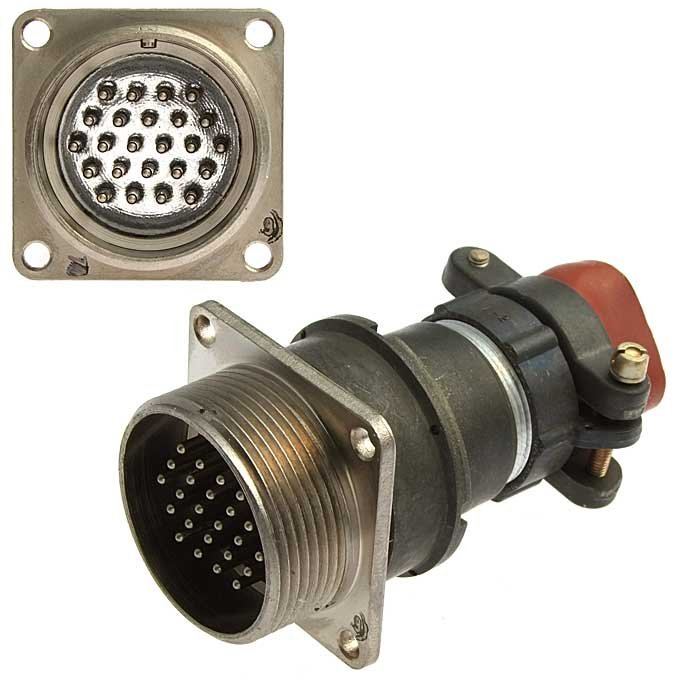

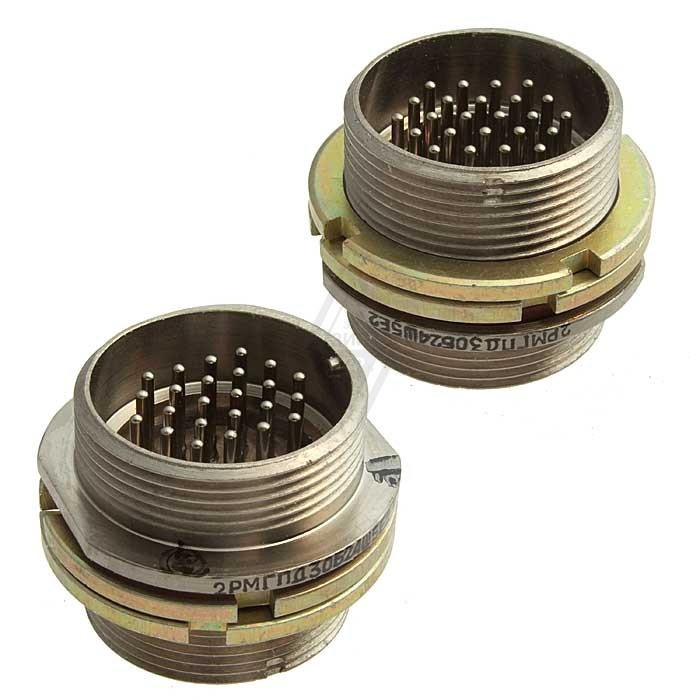

Соединитель 2РМГД30БПН24Ш5Е2 — это герметичная блочная (приборная) вилка, предназначенная для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Она используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Данный соединитель относится к категории приборных вилок, которые монтируются внутри блоков и устройств. Он обеспечивает надёжное электрическое соединение при воздействии различных климатических факторов, о чём свидетельствует климатическое исполнение УХЛ.

Конструкция и основные характеристики

Тип и исполнение

Соединитель имеет условный размер корпуса 30. Вид корпуса — блочный (приборный). Патрубок прямой, гайка патрубка предназначена для неэкранированного кабеля. Часть соединителя — вилка. Соединение с розеткой осуществляется резьбовым способом, поляризация корпуса одношпоночная.

Контактная система

• Количество контактов — 24.
• Сочетание контактов: все контакты диаметром 1,5 мм.
• Покрытие контактов — химникель.

Электрические параметры

• Рабочее напряжение: не более 560 В (в некоторых источниках указано до 700 В).
• Максимальная токовая нагрузка на одиночный контакт: не более 5,5 А.
• Максимальная общая токовая нагрузка: не более 110 А.
• Сопротивление контактов: не более 10 МОм.
• Сопротивление изоляции: не менее 5000 МОм.

Надёжность и срок службы

• Количество сочленений-расчленений: до 500 раз.
• Минимальная наработка: не менее 1000 часов.
• Гарантийный срок хранения: 25 лет.
• Теплостойкость: до 200 °C.

Особенности монтажа и эксплуатации

Вилки изготавливаются для внутреннего монтажа и могут использоваться в различных радиоэлектронных устройствах. Резьбовое соединение с розеткой обеспечивает механическую прочность и стабильность контакта. Одношпоночная поляризация корпуса предотвращает неправильное сочленение.

Герметичное исполнение позволяет эксплуатировать соединитель в условиях повышенной влажности и других неблагоприятных воздействиях. Климатическое исполнение УХЛ указывает на возможность работы в умеренном и холодном климате. Теплостойкость до 200 °C расширяет диапазон применения, в том числе в аппаратуре, подверженной нагреву.

Соединитель 2РМГД30БПН24Ш5Е2 является составной частью соединителя и предназначен для работы в цепях с постоянным, переменным (до 3 МГц) и импульсным током. Благодаря своим характеристикам он находит применение в радиоэлектронной аппаратуре общего и специального назначения.
