Назначение и область применения

Блочная вилка 2РМГД30БПЭ24Ш5Е2 представляет собой низкочастотный цилиндрический герметичный соединитель серии 2РМГД, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также импульсных сигналов. Изделие устанавливается на корпуса приборов, блоков и распределительных устройств и служит для надёжного соединения внутренних электрических цепей оборудования с внешними кабельными линиями через ответную кабельную розетку.

Конструкция с герметичным проходным исполнением и резьбовой фиксацией позволяет применять разъём в условиях повышенной влажности, запылённости, вибрационных и ударных нагрузок, а также при значительных перепадах температур. Изделие рассчитано на эксплуатацию в промышленных и специальных электрических системах, где требуется сохранение стабильного электрического контакта в жёстких климатических и механических условиях, включая умеренный и холодный климат по классификации УХЛ.

Технические характеристики

Разъём имеет 24 контакта и рассчитан на рабочее напряжение не более 560 В. Максимальная токовая нагрузка на один контакт составляет 5,5 А. Сопротивление электрического контакта зависит от диаметра контактных элементов и не превышает следующих значений:

• для контактов диаметром 1,0 мм — 15 МОм;
• для контактов диаметром 1,5 мм — 10 МОм;
• для контактов диаметром 2,0 мм — 5 МОм;
• для контактов диаметром 3,0 мм — 3 МОм.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что обеспечивает надёжное разделение цепей и снижает вероятность токов утечки. Сочленение с ответной частью выполняется по резьбовому принципу с одношпоночной поляризацией, исключающей неправильную установку. Вилка совместима с кабельными розетками типа 2РМДТ.

Условия эксплуатации и надёжность

Изделие сохраняет работоспособность в широком диапазоне температур окружающей среды от -60 °C до +100 °C, а кратковременно выдерживает нагрев до +200 °C. Относительная влажность воздуха может достигать 98 % при температуре от +25 °C до +40 °C. Разъём рассчитан на работу при пониженном давлении вплоть до 133,32×10⁻¹⁰ Па.

По устойчивости к механическим воздействиям вилка выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 490–2000 м/с² (50–200 g). Минимальная наработка составляет 1000 часов при 500 циклах сочленения-расчленения. Срок сохраняемости изделия — от 15 до 25 лет. Производство осуществляется по техническим условиям ТУ ГЕ0.364.140.

Конструктивные особенности и комплектация

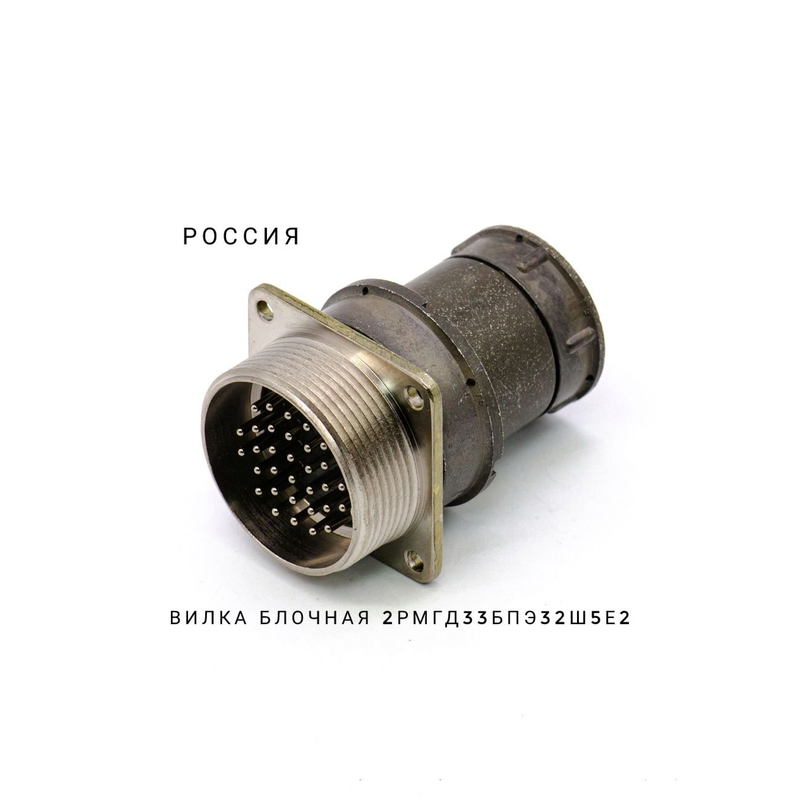

Вилка выполнена в блочном приборном исполнении с кабельным патрубком и герметичным проходным корпусом, что обеспечивает защиту внутренних цепей оборудования от проникновения влаги и пыли. Резьбовой способ фиксации гарантирует плотное и виброустойчивое соединение, а одношпоночная поляризация упрощает монтаж и предотвращает ошибки при подключении.

Артикул изделия — 70089. Год выпуска, указанный в характеристиках, — 89–91. Изделие поставляется как самостоятельная сборочная единица и устанавливается на панель или корпус оборудования с помощью крепёжных элементов, предусмотренных конструкцией разъёма.
