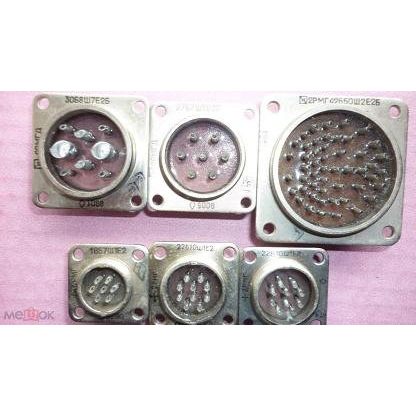

2РМГД30Б8Ш7Е2Б

2РМГД30Б8Ш7Е2Б — это герметичный цилиндрический низкочастотный разъём (вилка блочная приборного типа) из серии 2РМГД, предназначенный для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсного тока.

Основные характеристики

Диаметр корпуса составляет 30 мм, количество контактов — 8. Покрытие контактов — никель (обозначение "Е"), сочетание контактов — 7, сочленение резьбовое с одношпоночной поляризацией. Максимальное рабочее напряжение — 560 В, токовая нагрузка на контакт зависит от диаметра: до 9 А для Ø1,5 мм, до 12 А для Ø2 мм и до 20 А для Ø3 мм.

Условия эксплуатации

Соединитель рассчитан на температуру от -60 °С до +200 °С, выдерживает синусоидальную вибрацию 1-5000 Гц с ускорением до 490 м/с², линейное ускорение до 2000 м/с² (200 g) и смену температур от -60 до +180 °С. Климатическое исполнение — УХЛ, относительная влажность до 98% при +25 °С. Ресурс — 500 циклов соединения/разъединения.

Применение

Используется в узлах и блоках радиоэлектроники, промышленного оборудования и других системах, где требуется надёжное герметичное соединение. Корпус блочный без левой резьбы, подходит для монтажа в приборы.
