Назначение разъёма 2РМГД30Б8Ш7Е2Б

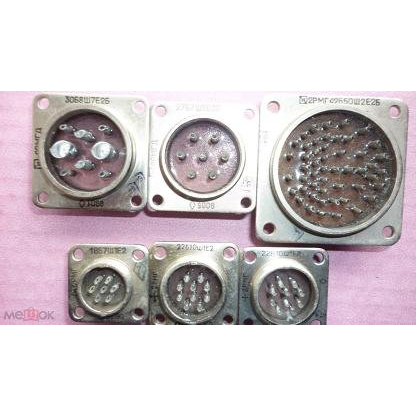

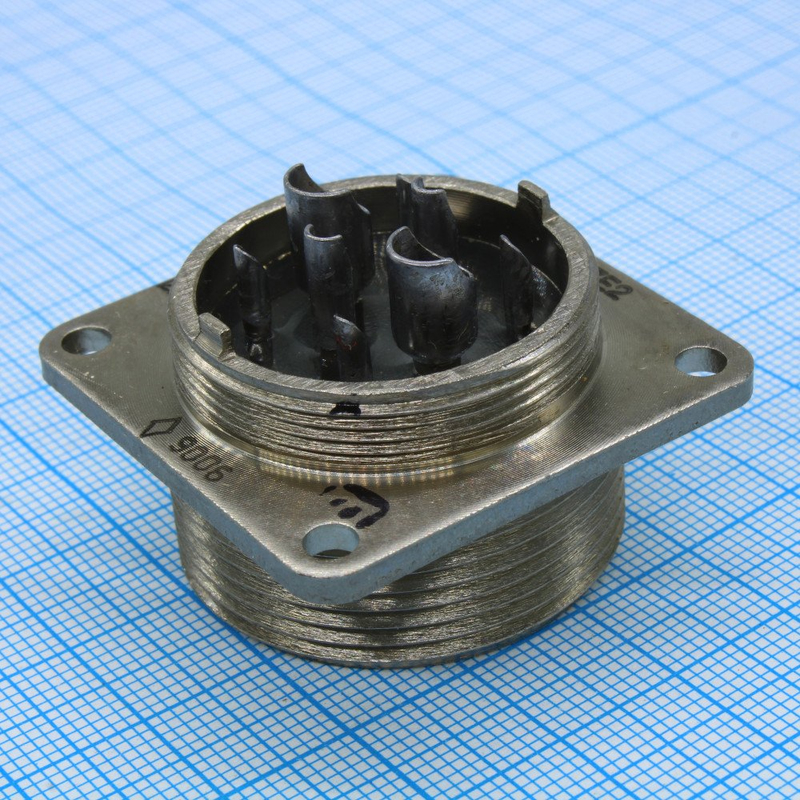

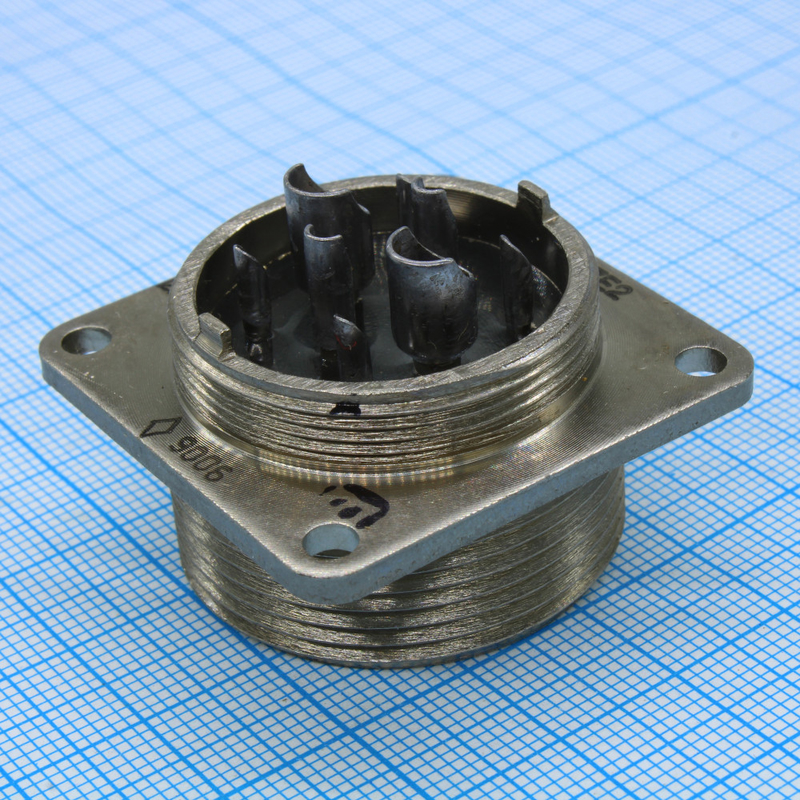

2РМГД30Б8Ш7Е2Б — это герметичный цилиндрический низкочастотный разъём (вилка) серии 2РМГД. Он предназначен для коммутации электрических цепей постоянного тока, переменного тока и импульсных сигналов с частотой до 3 МГц. Применяется там, где требуется надёжное электрическое соединение в жёстких условиях эксплуатации: при повышенной влажности, вибрации, ударных нагрузках и широком диапазоне температур.

Обозначение типа 2РМГД указывает на герметичное исполнение, предназначенное для длинных линий. Такие соединители востребованы в приборных системах, авиационной и военной технике, где важны стабильность контакта и стойкость к внешним воздействиям.

Расшифровка маркировки и конструктивные особенности

Маркировка 2РМГД30Б8Ш7Е2Б содержит полную информацию о конструкции и исполнении изделия. Ниже приведены подтверждённые характеристики, соответствующие каждому элементу обозначения.

• Тип 2РМГД — герметичный цилиндрический низкочастотный разъём для длинных линий.
• Условный диаметр корпуса — 30 мм.
• Вид корпуса Б — блочный (приборный), без левой резьбы.
• Количество контактов — 8, сочетание 7 (контакты с разным диаметром).
• Часть соединителя Ш — вилка.
• Покрытие контактов Е — химический никель.
• Исполнение 2Б — вариант конструктивного исполнения в рамках серии.

Вилка монтируется объёмным способом, пайкой, внутренним монтажом. Герметичность корпуса обеспечивает защиту контактной группы от влаги и загрязнений.

Технические характеристики

Разъём рассчитан на рабочее напряжение до 700 В. Максимальный ток на контакт составляет от 3 до 10 А в зависимости от диаметра конкретного контакта. Такое сочетание параметров позволяет использовать изделие как в цепях питания, так и в цепях передачи сигналов.

Устойчивость к механическим и климатическим воздействиям подтверждена следующими значениями:

• вибрация в диапазоне от 1 до 5000 Гц;
• механические удары с ускорением до 5000 м/с²;
• рабочая температура от минус 60 до плюс 200 градусов Цельсия;
• влажность до 98 процентов при температуре плюс 40 градусов Цельсия.

Срок службы изделия — до 500 сочленений-расчленений. Наработка составляет не менее 1000 часов, а сохраняемость — 25 лет. Эти показатели подтверждают пригодность разъёма для длительной эксплуатации в составе ответственного оборудования.

Применение и условия монтажа

Основная область применения 2РМГД30Б8Ш7Е2Б — приборные системы, авиационная и военная техника. Разъём обеспечивает надёжное соединение в условиях повышенной герметичности и теплостойкости. Он подходит для цепей, где требуется передача сигналов частотой до 3 МГц и одновременное питание нагрузки.

Монтаж выполняется объёмным способом с пайкой проводников к контактам. Внутренний монтаж подразумевает размещение соединителя непосредственно в корпусе прибора или блока. Перед установкой следует убедиться в соответствии количества контактов и их диаметров схеме подключения, а также в отсутствии повреждений корпуса и контактной группы.

При эксплуатации важно соблюдать допустимые токовые и температурные режимы. Указанные значения вибрации, ударов и влажности являются предельными, поэтому превышение этих параметров не допускается. Соблюдение условий монтажа и эксплуатации обеспечивает заявленные срок службы, наработку и сохраняемость.
