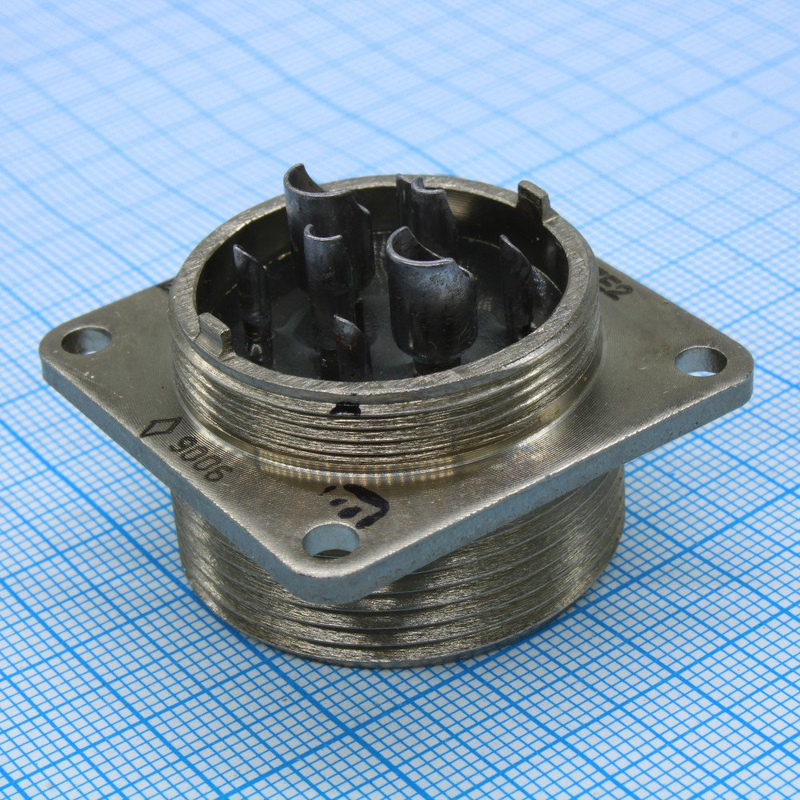

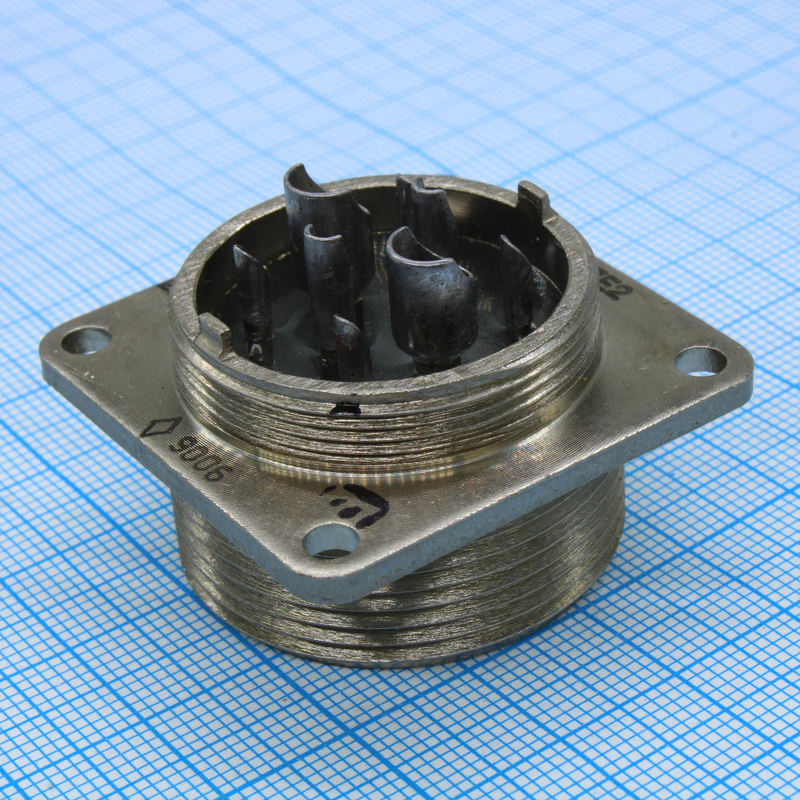

Соединитель 2РМГД30Б8Ш7Е2Б представляет собой герметичную блочную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока, а также импульсного тока с частотой до 3 МГц. Он используется в различных узлах и блоках радиоэлектронной аппаратуры как общего, так и специального назначения.

Основные характеристики

• Тип соединителя : герметичный, блочный (приборный).
• Условный размер корпуса : 30.
• Количество контактов : 8.
• Вид патрубка : прямой, для экранированного или неэкранированного кабеля.
• Покрытие контактов : химникель.
• Теплостойкость : может работать при температурах до 200°C.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

Конструкция и использование

Соединитель 2РМГД30Б8Ш7Е2Б имеет резьбовое сочленение и одношпоночную поляризацию корпуса, что обеспечивает надежное соединение. Он предназначен для внутреннего монтажа и соответствует климатическому исполнению УХЛ по ГОСТ 15150-69. Метод монтажа — объемный или пайка.

Применение

Данный соединитель широко применяется в электрических цепях, включая:

• Радиоэлектронную аппаратуру.
• Специальные устройства для военных и гражданских нужд.
• Системы, требующие надежного герметичного соединения.

Надежность и долговечность

Соединитель обладает высокой надежностью, гарантированная наработка составляет:

• 1000 часов при температуре до 100°C.
• 1500 часов при температуре до 200°C.

Срок хранения соединителя составляет до 25 лет, что делает его подходящим для долгосрочного использования в различных условиях эксплуатации.
