Назначение соединителя 2РМГД30Б8Ш7Е2

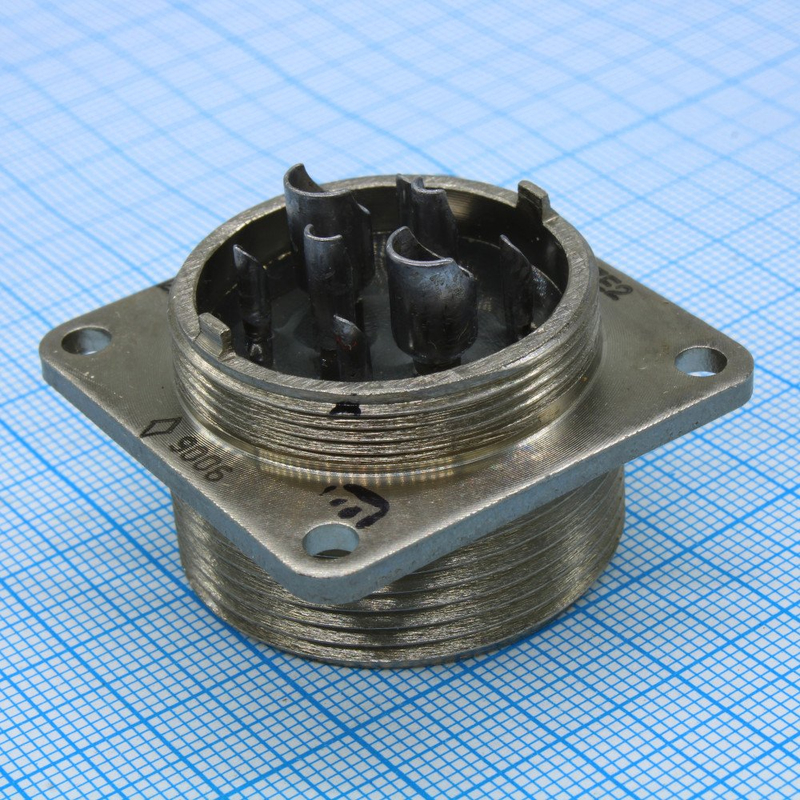

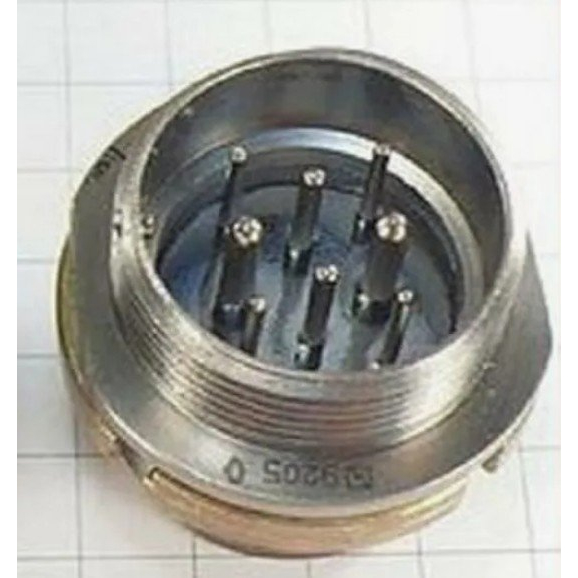

Соединитель 2РМГД30Б8Ш7Е2 — это герметичный низкочастотный цилиндрический электрический разъем типа «вилка приборная» из серии 2РМГД. Он предназначен для использования в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Изделие относится к блочному исполнению, то есть рассчитано на установку на корпус прибора или блока, и имеет 8 контактов с конфигурацией «5» по типу контактов.

Разъем применяется в узлах и блоках радиоэлектронной аппаратуры, в том числе в изделиях с повышенными требованиями к вибрации, ударным нагрузкам и влиянию влаги. Он предназначен для работы в герметичных контурах и обеспечивает сочленение ответных частей с резьбовой фиксацией и одношпоночной поляризацией корпусов.

Расшифровка маркировки

Обозначение 2РМГД30Б8Ш7Е2 построено по стандартной схеме и содержит полную информацию об исполнении изделия:

• 2РМГД — тип цилиндрического низкочастотного герметичного разъема, адаптированного для линий с длинными проводами.
• 30 — условный размер корпуса (габаритный ряд).
• Б — вид корпуса: блочный (приборный), без кожуха.
• 8 — общее количество контактов в соединителе.
• Ш — часть соединителя: вилка (штепсель).
• 7 — сочетание (конфигурация) контактов по типу 1,5 / 2 / 3 мм.
• Е — вид покрытия контактов: никелевое (химникель).
• 2 — теплостойкость: изделие рассчитано на температуры до 200 °C.

Такая маркировка позволяет однозначно определить конструктивные особенности разъема до его заказа и подобрать ответную часть с аналогичными параметрами.

Подтверждённые технические особенности

Электрические параметры

Максимальное рабочее напряжение (амплитудное) достигает порядка 560 В и зависит от схемы разводки контактов с 8 контактами. Максимальная рабочая частота — до 3 МГц, что позволяет использовать разъем в сигнальных и питающих цепях низкой и средней частоты.

Монтаж и конструкция

Контакты монтируются «на объем» пайкой. Предусмотрен внутренний монтаж на плату или корпус. Допустимо исполнение без патрубка или с прямым патрубком для экранированного и неэкранированного кабеля — в зависимости от конкретной модификации. Покрытие контактов — никелевое (химникель), что обеспечивает стойкость к коррозии и стабильность переходного сопротивления.

Условия эксплуатации

Теплостойкость исполнения позволяет работе при температурах до 200 °C. Конструкция выдерживает повышенные вибрационные и ударные нагрузки, а также воздействие влаги, что подтверждается применением в герметичных контурах радиоэлектронной аппаратуры.

Применение

Соединитель 2РМГД30Б8Ш7Е2 востребован в блоках и узлах радиоэлектронной аппаратуры, где требуется надежное электрическое сочленение при жестких условиях эксплуатации. К типовым областям применения относятся:

1. Приборные и блочные соединения в аппаратуре связи и радиотехники.
2. Питающие и сигнальные цепи низкой и средней частоты.
3. Изделия, работающие в условиях вибрации, ударов и повышенной влажности.
4. Герметичные контуры с необходимостью резьбовой фиксации и поляризации корпусов.

Дополнительные сведения

Артикул изделия — 20078, категория — 2РМГ. Приемка — «5», год выпуска — 2017. Поставка осуществляется в заводской упаковке.
