Назначение

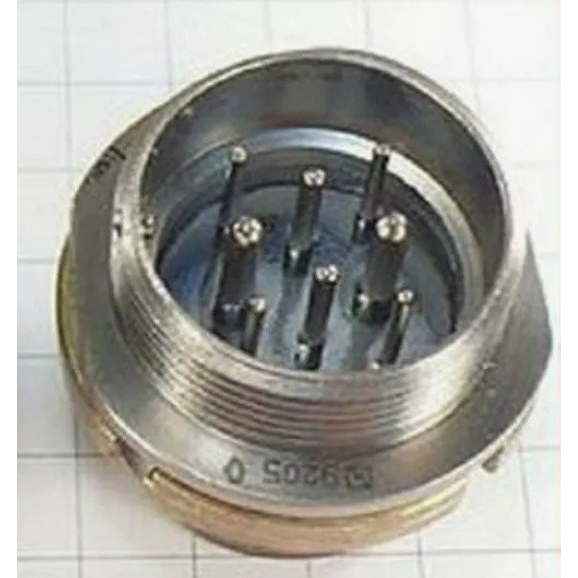

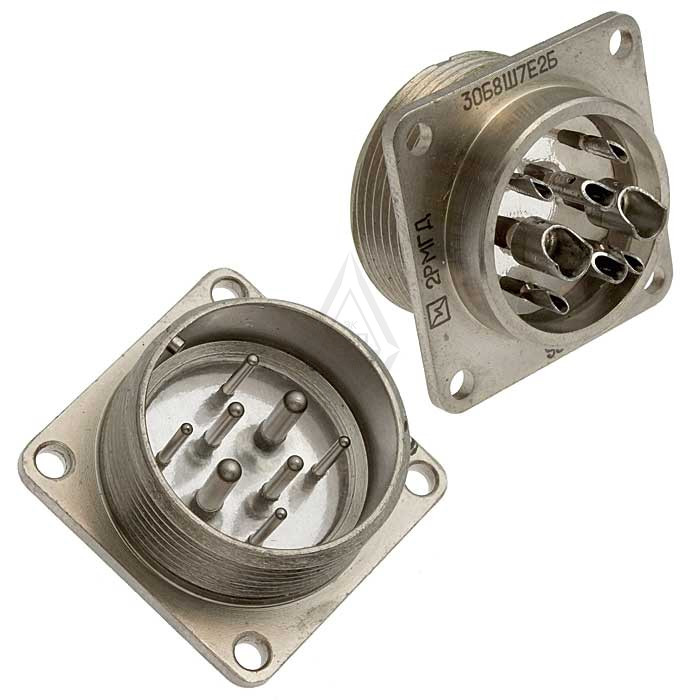

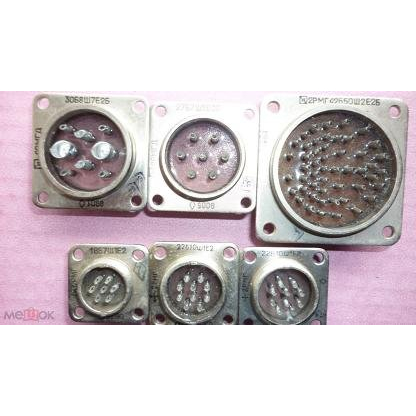

2РМГД30Б8Ш7Е2 — это герметичный цилиндрический низкочастотный электросоединитель в виде вилки приборного (блочного) типа. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Максимальное рабочее напряжение составляет от 560 до 700 В.

Соединитель применяется для внутреннего монтажа пайкой и обеспечивает надёжное электрическое соединение в составе электро-, радио- и контрольно-измерительных приборов. Резьбовая фиксация сочленения и одношпоночная поляризация исключают самопроизвольное разъединение и ошибки при подключении.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме и содержит полную информацию о конструкции и исполнении изделия:

• 2РМ — серия соединителей;
• Г — герметичное исполнение;
• Д — предназначен для длинных линий;
• 30 — условный размер корпуса;
• Б — блочный вид корпуса;
• 8 — количество контактов;
• Ш — вилка;
• 7 — сочетание контактов;
• Е — покрытие контактов химникелем;
• 2 — теплостойкость до 200 градусов Цельсия.

Такая маркировка позволяет быстро определить основные параметры изделия без обращения к дополнительной документации.

Технические особенности

Соединитель обладает рядом подтверждённых характеристик, обеспечивающих его работоспособность в жёстких условиях эксплуатации. Максимальный ток на контакт варьируется от 9 до 20 А в зависимости от диаметра контакта, который составляет от 1,5 до 3 мм.

Сопротивление изоляции — не менее 5000 МОм. Климатическое исполнение УХЛ2.1 допускает работу при вибрации с частотой до 5000 Гц, влажности 98 процентов при температуре плюс 25 градусов Цельсия и температуре до 200 градусов Цельсия.

Корпус соединителя герметичен, что защищает контакты от воздействия влаги и агрессивных сред. Покрытие контактов химникелем повышает коррозионную стойкость и стабильность переходного сопротивления.

Применение и совместимость

2РМГД30Б8Ш7Е2 применяется в электро-, радио- и контрольно-измерительных приборах, где требуется герметичное соединение с малыми потерями и устойчивостью к вибрациям. Соединитель сочленяется с кабельными розетками 2РМДТ.

Изделие изготавливается без патрубка или с прямым патрубком для экранированного и неэкранированного кабеля в соответствии с ТУ ГЕ0.364.140. Такой выбор исполнения позволяет использовать соединитель в различных схемах монтажа, включая экранированные линии связи.

Благодаря сочетанию герметичности, теплостойкости и стойкости к вибрации соединитель подходит для ответственных применений, где требуется длительная и надёжная работа без обслуживания.
