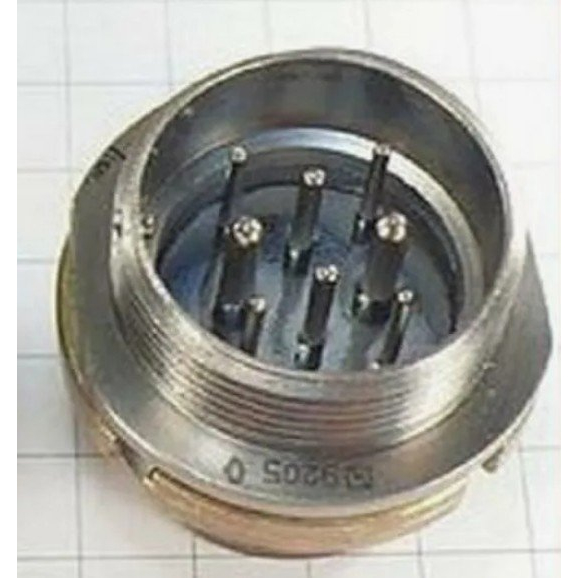

2РМГД30Б8Ш7Е2

2РМГД30Б8Ш7Е2 — это герметичный низкочастотный цилиндрический электрический соединитель в виде блочной (приборной) вилки, предназначенный для работы в цепях постоянного, переменного тока (до 3 МГц) и импульсных сигналов.

Назначение

Он используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, включая электро- и контрольно-измерительные приборы.
Сочленение с ответной частью происходит резьбовым способом с одношпоночной поляризацией корпусов.

Технические характеристики

Максимальное рабочее напряжение — до 560–700 В, ток на контакт — 3–36 А в зависимости от конфигурации.
Рабочая температура от -60°C до +200°C, сопротивление контактов до 3 мОм, изоляции — не менее 1000–5000 МОм.
Выдерживает вибрацию (1–5000 Гц, до 490–1000 м/с²), линейное ускорение до 2000 м/с², влажность до 98% при +25–40°C и пониженное давление до 1,34·10⁻¹⁰ Па.

Конструкция и маркировка

Изготавливается без патрубка или с прямым для монтажа экранированного/неэкранированного кабеля.
В маркировке: 2РМГД — тип (герметичный), 30 — размер корпуса, Б — блочный корпус, 8 — число контактов, Ш7 — шаг контактов, Е2 — покрытие (никель) и теплостойкость 200°C.
Монтаж — пайкой, внутренний, объемный; ресурс — 500 сочленений, наработка 1000 часов.
