Назначение соединителя 2РМГД30Б8Ш7Е2

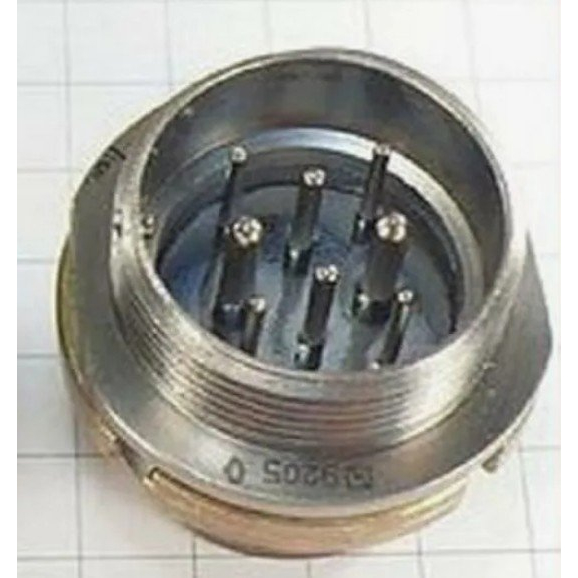

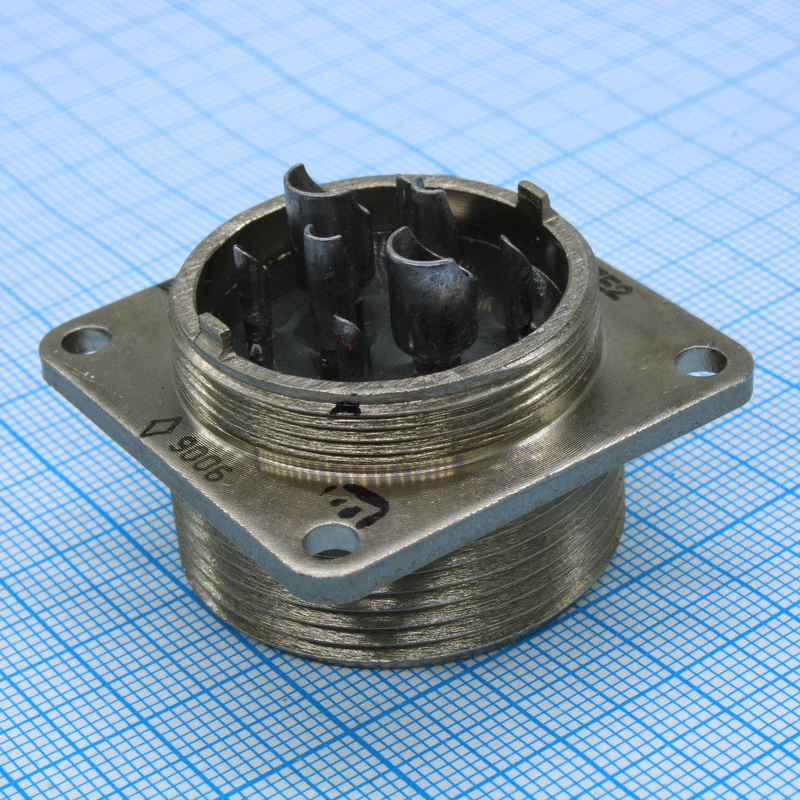

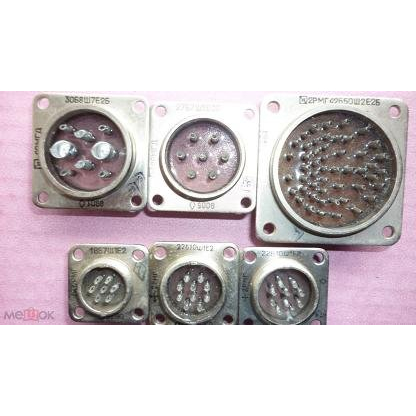

Соединитель 2РМГД30Б8Ш7Е2 (артикул 1347) представляет собой герметичную вилку блочного (приборного) типа, предназначенную для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется надёжная коммутация цепей в жёстких условиях эксплуатации.

Соединитель относится к категории 2РМГ и выпускается в климатическом исполнении УХЛ. Конструкция соответствует техническим условиям ГЕ0.364.140ТУ. Для сочленения используются кабельные розетки 2РМДТ, изготавливаемые по техническим условиям ГЕ0.364.126ТУ.

Конструктивные особенности

Корпус соединителя выполнен герметичным, что обеспечивает работоспособность изделия при пониженном атмосферном давлении и повышенной влажности. Условный размер корпуса — 30. Общее количество контактов — 8.

В изделии применено сочетание контактов разного диаметра, что позволяет коммутировать цепи с различной токовой нагрузкой в одном соединителе:

• контакты диаметром 1,5 мм;
• контакты диаметром 2,0 мм;
• контакты диаметром 3,0 мм.

Контакты имеют покрытие химникель, что обеспечивает коррозионную стойкость и стабильность переходного сопротивления. Теплостойкость соединителя достигает 200 градусов Цельсия.

Технические характеристики

Максимальное рабочее напряжение составляет 560 В (по отдельным источникам — до 700 В). Максимальная токовая нагрузка на контакт зависит от диаметра:

• для контактов 1,5 мм — до 9 А;
• для контактов 2,0 мм — до 12 А;
• для контактов 3,0 мм — до 20 А.

Сопротивление электрического контакта нормируется в зависимости от диаметра: для контактов 1,5 мм — не более 10 МОм, для 2,0 мм — не более 5 МОм, для 3,0 мм — не более 3 МОм. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм.

Условия эксплуатации

Соединитель рассчитан на работу в условиях интенсивных механических и климатических воздействий:

• вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 500 метров на секунду в квадрате (50 g);
• одиночные удары с ускорением до 5000 метров на секунду в квадрате (500 g);
• многократные удары с ускорением до 1000 метров на секунду в квадрате (100 g);
• линейные удары с ускорением до 2000 метров на секунду в квадрате (200 g);
• температурный диапазон от минус 60 до плюс 100 градусов Цельсия или до плюс 200 градусов Цельсия в зависимости от исполнения;
• пониженное атмосферное давление до 1,34 на 10 в минус 10 степени Паскаля (10 в минус 12 степени миллиметра ртутного столба);
• относительная влажность до 98 процентов при температуре плюс 25 градусов Цельсия.

Применение

Соединители 2РМГД30Б8Ш7Е2 предназначены для внутреннего монтажа в составе узлов и блоков радиоэлектронной аппаратуры. Благодаря герметичной конструкции и широкому диапазону рабочих температур изделие востребовано в специальном и общем приборостроении, где предъявляются повышенные требования к надёжности электрических соединений.

Соединитель сочленяется с кабельными розетками 2РМДТ, что позволяет создавать разъёмные соединения при сохранении герметичности и стабильных электрических параметров. Изделие соответствует техническим условиям ГЕ0.364.140ТУ и применяется в климатическом исполнении УХЛ.
