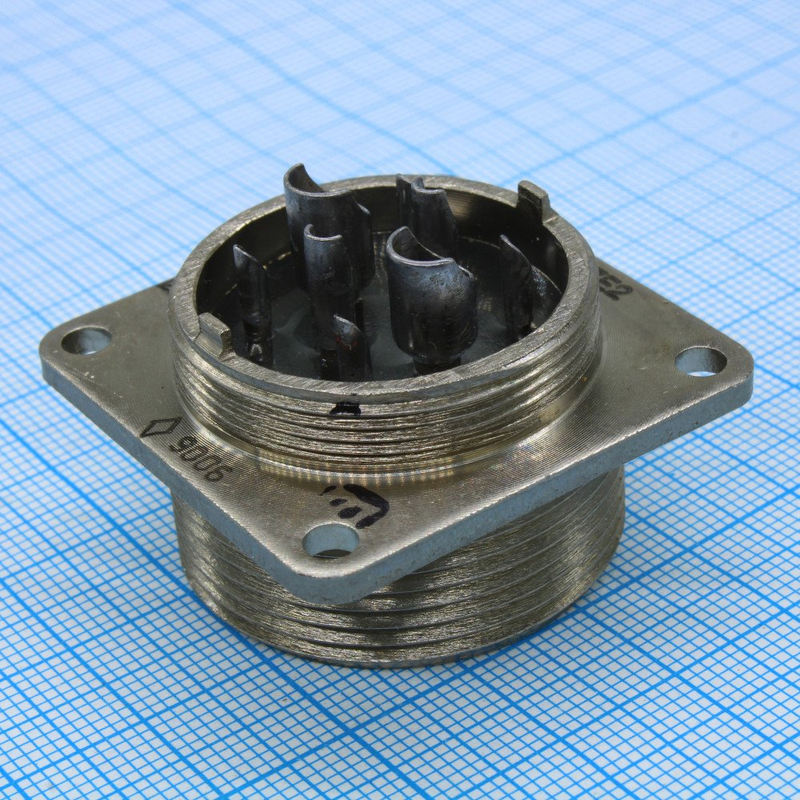

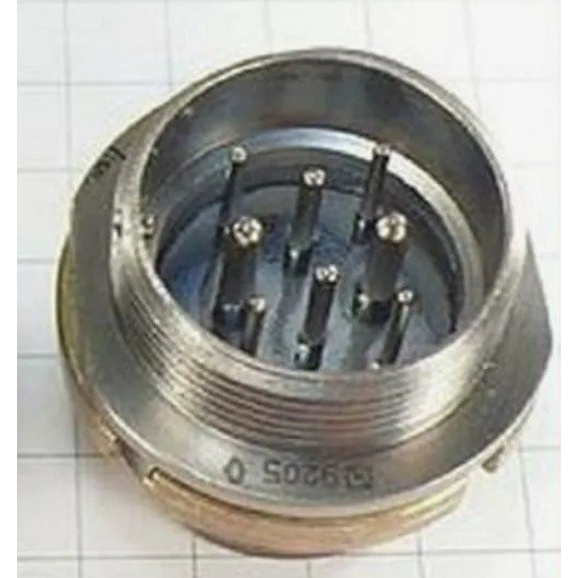

Соединитель 2РМГД30Б8Ш7Е2 представляет собой герметичную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока, а также в импульсных системах. Он может использоваться при частоте до 3 МГц и максимальном рабочем напряжении до 560 В. вилка подходит для внутреннего монтажа и соответствует климатическому исполнению УХЛ, что делает её идеальной для использования в различных условиях.

Технические характеристики

• Тип соединителя: герметичный
• Количество контактов: 8
• Условный размер корпуса: 30
• Максимальная токовая нагрузка на контакт:
  • Для контактов диаметром 1,5 мм — до 9 А
  • Для контактов диаметром 2,0 мм — до 12 А
  • Для контактов диаметром 3,0 мм — до 20 А
• Сопротивление электрического контакта: не более 15 МОм для контактов диаметром 1,0 мм и не более 3 МОм для контактов диаметром 3,0 мм.
• Температурный диапазон эксплуатации: от -60 °C до +200 °C.

Конструкция

вилка изготавливается с прямым патрубком, что позволяет использовать как экранированные, так и неэкранированные кабели. Сочленение с розетка ми осуществляется через резьбовое соединение, что обеспечивает надежность соединения.

Условия эксплуатации

Соединитель способен выдерживать:

• Вибрацию в диапазоне частот от 1 до 5000 Гц.
• Одиночные удары с ускорением до 5000 м/с?.
• Многократные удары с ускорением до 1000 м/с?.
• Относительную влажность до 98% при температуре +25 °C.

Применение

вилка используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, что делает её важным ком Онентом в различных технических системах.
