Назначение соединителя 2РМГД30Б32ШЕ2 «5»

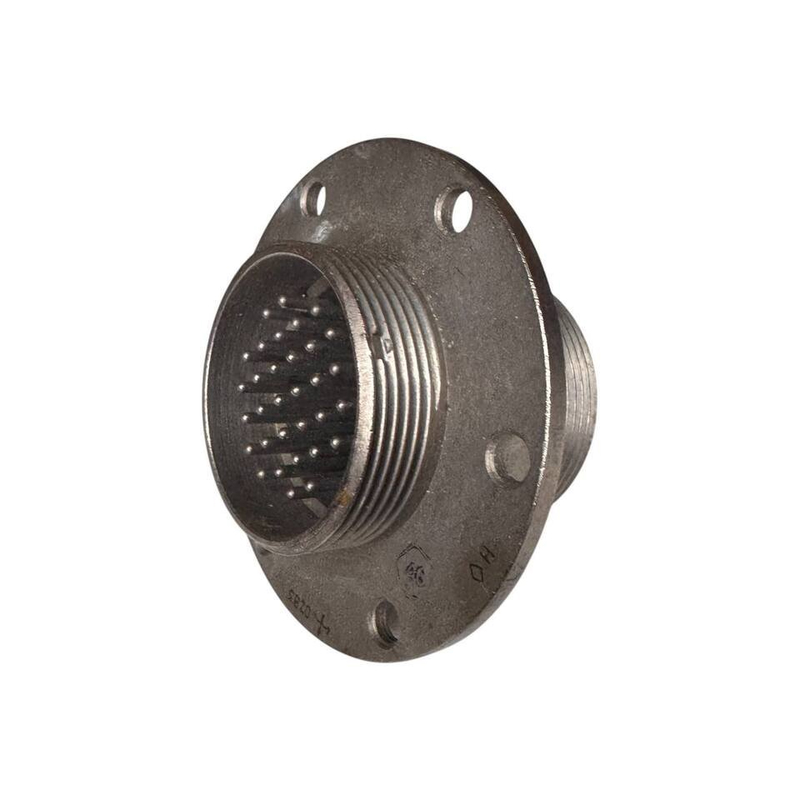

Соединитель 2РМГД30Б32ШЕ2 «5» из категории 2РМГ представляет собой герметичный цилиндрический низкочастотный соединитель приборного типа. Он предназначен для надёжного электрического соединения цепей в сложных условиях эксплуатации, включая повышенную влажность, интенсивную вибрацию и широкий диапазон температур. Изделие применяется там, где требуется стабильная передача сигналов и питающих напряжений при сохранении герметичности корпуса.

Приемка «5» подтверждает соответствие соединителя требованиям, предъявляемым к ответственным изделиям приборной техники. Артикул изделия — 1344.

Электрические характеристики

Соединитель имеет 32 контакта диаметром 1 мм. Максимальный ток на один контакт составляет 3 А, суммарный ток по всем контактам достигает 80 А. Рабочее напряжение — до 560 В, рабочая частота — до 3 МГц.

• Сопротивление изоляции — не менее 5000 МОм.
• Сопротивление контактов — до 15 мОм.
• Покрытие контактов — химникель.
• Вид сочленения — резьбовой.
• Посадочный диаметр корпуса — 30 мм.

Совокупность этих параметров обеспечивает надёжную работу соединителя в низкочастотных цепях приборного назначения.

Условия эксплуатации

Климатическое исполнение УХЛ2.1 позволяет эксплуатировать соединитель при температурах от минус 60 до плюс 100 градусов Цельсия, а теплостойкость исполнения достигает 200 градусов Цельсия. Допустимая влажность — до 98 процентов.

Изделие сохраняет работоспособность при вибрации с частотой от 1 до 5000 Гц и ускорением до 490 метров на секунду в квадрате, при ударах с ускорением до 5000 метров на секунду в квадрате и при линейном ускорении до 2000 метров на секунду в квадрате.

• Минимальная наработка — 1000 часов.
• Число сочленений и расчленений — 500.
• Срок хранения — от 15 до 25 лет.

Конструкция и монтаж

Соединитель выполнен в виде вилки с блочным корпусом. Монтаж — объёмный пайкой. Резьбовая фиксация обеспечивает плотное и надёжное сочленение частей разъёма, а герметичное исполнение защищает контактную группу от воздействия внешней среды.

Область применения

1. Приборная техника, где требуется герметичное соединение цепей.
2. Авиастроение и другие отрасли, предъявляющие повышенные требования к надёжности.
3. Узлы и блоки, работающие в условиях вибрации, ударов и перепадов температур.

Соединитель 2РМГД30Б32ШЕ2 «5» сочетает герметичность, теплостойкость и устойчивость к механическим нагрузкам, что делает его пригодным для ответственных применений в составе приборного оборудования.
