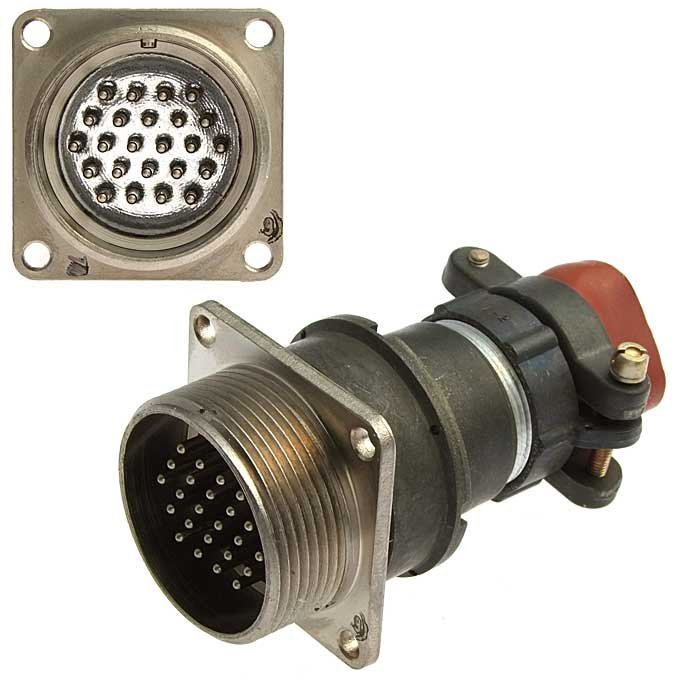

2РМГД30Б24ШЕ2Б — это герметичный низкочастотный цилиндрический приборный разъём (вилка) серии 2РМГД с резьбовым соединением, предназначенный для работы в цепях постоянного, переменного (до 3 МГц) и импульсного тока.

Назначение и область применения

• Используется в радиоэлектронной аппаратуре общего и специального назначения, в том числе в измерительных, управляющих и контрольно‑измерительных приборах.

• Обеспечивает разъёмное соединение электрических цепей при повышенных требованиях к герметичности, вибро‑ и ударопрочности.

Расшифровка обозначения

• 2РМГД — серия герметичных цилиндрических разъёмов для длинных линий.

• 30 — условный размер корпуса (габарит корпуса).

• Б — блочный (приборный) корпус, монтаж на панели или в корпусе прибора.

• 24 — число контактов (24 вывода).​

• Ш — часть соединителя: вилка (штырьковая часть).​

• Е — покрытие контактов химическим никелем.​

• 2 — исполнение по теплостойкости до 200 °C.

• Б — вариант корпуса (блочный приборный, без левой резьбы, по обозначениям производителя).​

Основные электрические и климатические характеристики

• Тип токов: постоянный, переменный до 3 МГц, импульсный.

• Максимальный ток на контакт (для контактов большего диаметра в серии 2РМГД) — до 20 А.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм. +3

• Рабочий диапазон температур: от −60 °C до +200 °C (исполнение «2» по теплостойкости).

• Максимальная рабочая частота — до 3 МГц.

Механическая прочность и ресурс

• Вибрация: диапазон частот примерно 5–5000 Гц для разъёмов серии 2РМГ/2РМГД. +3

• Удары одиночного действия: ускорения до порядка 5000 м/с².

• Многократные удары: ускорения порядка 1000 м/с².

• Минимальная наработка — около 1000 ч при верхних температурах, общий срок службы при более низких температурах может достигать десятков тысяч часов.

• Ресурс по количеству сочленений/расчленений — до 500 циклов.

• Срок сохраняемости — до 15–25 лет в зависимости от источника и серии.

Конструктивные особенности

• Герметичное исполнение корпуса, утечка воздуха при контролируемом перепаде давления не допускается.

• Резьбовое сочленение с поляризацией, исключающей неправильное стыковку.
