Назначение соединителя 2РМГД30Б24ШЕ2

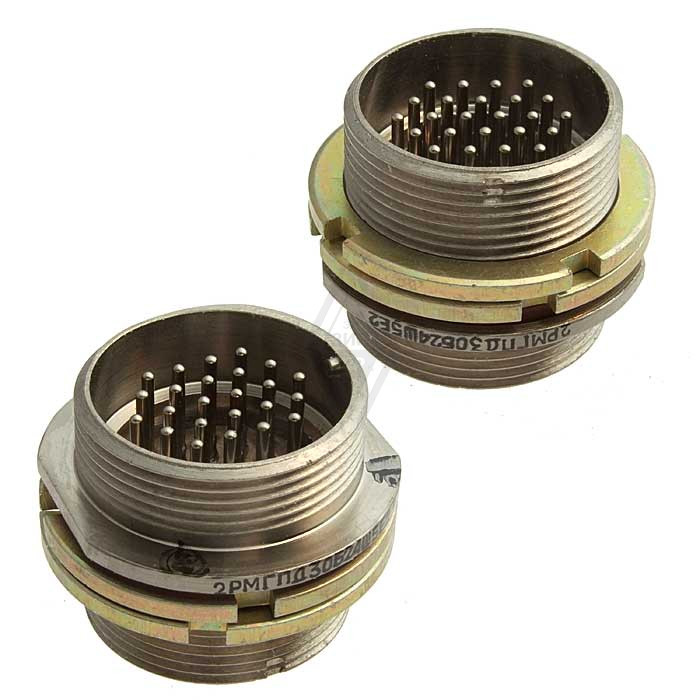

2РМГД30Б24ШЕ2 — это герметизированная вилка цилиндрического низкочастотного соединителя серии 2РМГД. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 мегагерц, а также для передачи импульсных сигналов. Вилка применяется в качестве ответной части для розетки 2РМДТ, что позволяет собирать разъёмное соединение там, где предъявляются повышенные требования к герметичности и устойчивости к внешним воздействиям.

Основная сфера применения — приборы и оборудование, работающие в сложных условиях эксплуатации, где необходимо обеспечить надёжный электрический контакт при наличии вибрации, ударных нагрузок, перепадов температуры и повышенной влажности. Герметизированное исполнение корпуса даёт возможность использовать соединитель в составе узлов, к которым предъявляются требования по защите от проникновения влаги и пыли.

Подтверждённые технические характеристики

Ниже перечислены параметры, подтверждённые для данной модели соединителя. Значения приведены для стандартного исполнения, отдельные показатели могут отличаться в зависимости от варианта исполнения.

• Количество контактов: 24 штуки.
• Посадочный диаметр: 30 миллиметров.
• Токовая нагрузка на контакт: до 20 ампер для контакта максимального диаметра.
• Рабочий диапазон температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, для отдельных исполнений — до плюс 200 градусов Цельсия.
• Сопротивление изоляции: не менее 5000 мегаом.
• Ресурс соединений: 500 циклов сочленения и расчленения.
• Виброустойчивость: диапазон частот от 5 до 5000 герц.
• Ударные нагрузки: одиночные удары с ускорением до 5000 метров на секунду в квадрате, многократные удары — до 1000 метров на секунду в квадрате.

Расшифровка обозначения

Маркировка изделия содержит информацию о его конструкции и исполнении. Понимание обозначения упрощает подбор ответных частей и совместимых элементов.

1. 2РМГД — тип соединителя, герметизированная вилка.
2. 30 — условный размер корпуса.
3. Б — блочный, то есть приборный, корпус.
4. 24 — число контактов.
5. Ш — прямой патрубок для присоединения кабеля.
6. Е2 — экранированный кабель с соответствующей гайкой.

Особенности конструкции и условия применения

Соединитель относится к низкочастотным цилиндрическим разъёмам и рассчитан на работу с сигналами в диапазоне частот до 3 мегагерц. Экранированное исполнение кабельного ввода с гайкой позволяет снизить влияние внешних электромагнитных помех, что особенно важно при передаче слабых импульсных сигналов и сигналов измерительных цепей.

Блочное исполнение корпуса предназначено для установки на приборной панели или в составе блока аппаратуры. Прямой патрубок обеспечивает удобный ввод кабеля и надёжную фиксацию его экранной оплётки. Высокое сопротивление изоляции и стойкость к вибрации и ударам делают изделие пригодным для применения в аппаратуре, испытывающей интенсивные механические нагрузки в процессе работы.

Для правильного подбора необходимо учитывать число контактов, посадочный диаметр, тип ответной розетки и требуемый ток на контакт. Вилка 2РМГД30Б24ШЕ2 совместима с розеткой 2РМДТ соответствующего типоразмера. Перед монтажом следует проверить соответствие условий эксплуатации заявленному температурному диапазону и классу герметичности. Артикул изделия — 1342, категория — 2РМГ.
