Назначение соединителя 2РМГД30Б24ШЕ2

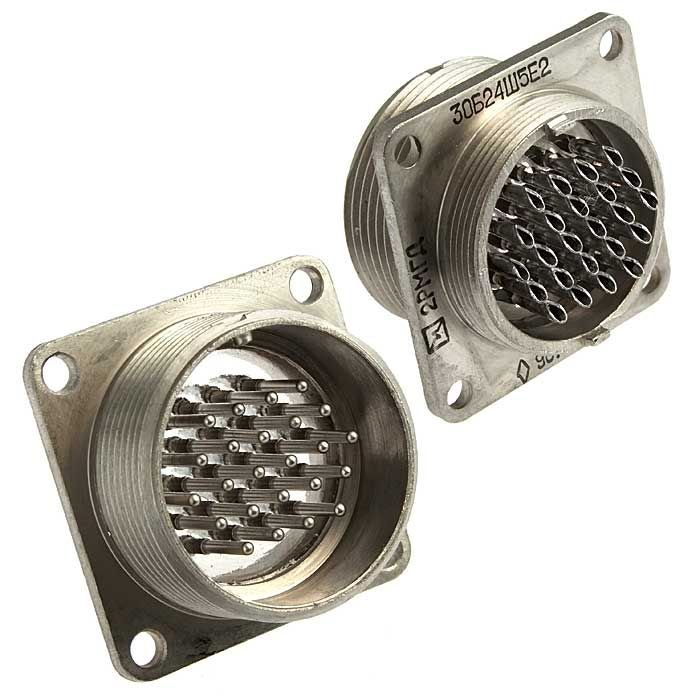

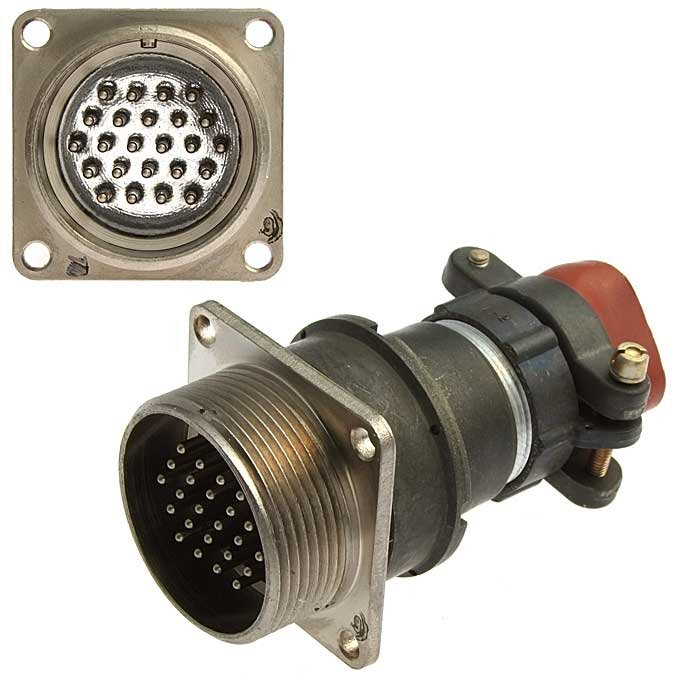

Соединитель 2РМГД30Б24ШЕ2 представляет собой герметичный цилиндрический низкочастотный разъём приборного типа. Он предназначен для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Приборное исполнение корпуса означает, что разъём ориентирован на установку непосредственно на блок, панель или корпус прибора, а не на кабельную сборку. Герметичность конструкции позволяет применять изделие в условиях, где требуется защита контактной группы от внешней среды.

Расшифровка обозначения

Маркировка 2РМГД30Б24ШЕ2 построена по принятой для серии 2РМ схеме и читается следующим образом:

• 2РМГД — тип герметичного цилиндрического соединителя серии 2РМ;
• 30 — условный размер корпуса, соответствующий посадочному диаметру;
• Б — блочный (приборный) вариант корпуса;
• 24 — количество контактов в соединителе;
• Ш — наличие патрубка;
• Е2 — вариант исполнения с экранированной гайкой под кабель;
• цифры после основного обозначения указывают на теплостойкость и особенности монтажа.

Индекс «5» в наименовании относится к приёмке: изделие поставляется с приёмкой «5».

Основные электрические и эксплуатационные характеристики

Соединитель рассчитан на ток до 20 А на контакт, при этом допустимая величина зависит от диаметра конкретного контакта. Рабочее напряжение составляет до 560–700 В. Сопротивление изоляции — не менее 5000 МОм, что подтверждает высокие изолирующие свойства контактной группы.

Температурный диапазон эксплуатации — от минус 60 °C до плюс 100 °C, а в варианте исполнения с индексом «2» верхняя граница расширяется до плюс 200 °C. Ресурс работы определён в 500 соединений-расчленений, а наработка составляет 1000 часов.

Условия эксплуатации и стойкость к воздействиям

Конструкция выдерживает вибрационные нагрузки в диапазоне 5–5000 Гц, одиночный удар с ускорением 5000 м/с² и многократный удар с ускорением 1000 м/с². Изделие соответствует климатическому исполнению УХЛ2.1, что допускает работу в умеренном и холодном климате при размещении в помещениях. Срок хранения — 15 лет.

Монтаж и применение

Монтаж соединителя выполняется пайкой, внутренним способом, то есть присоединение проводников производится к внутренним контактным элементам. Применение разъёма целесообразно в приборах и блоках, где требуется герметичная коммутация цепей с числом контактов до 24 и где предъявляются повышенные требования к стойкости к вибрации и ударам. Наличие патрубка и экранированной гайки под кабель упрощает ввод и фиксацию кабельной части соединения.

Благодаря низкочастотному исполнению и работе вплоть до 3 МГц соединитель подходит для цепей питания и сигнальных линий в составе промышленной, измерительной и специальной аппаратуры. Приёмка «5» подтверждает соответствие изделия установленным требованиям приёмки для данной категории продукции.
