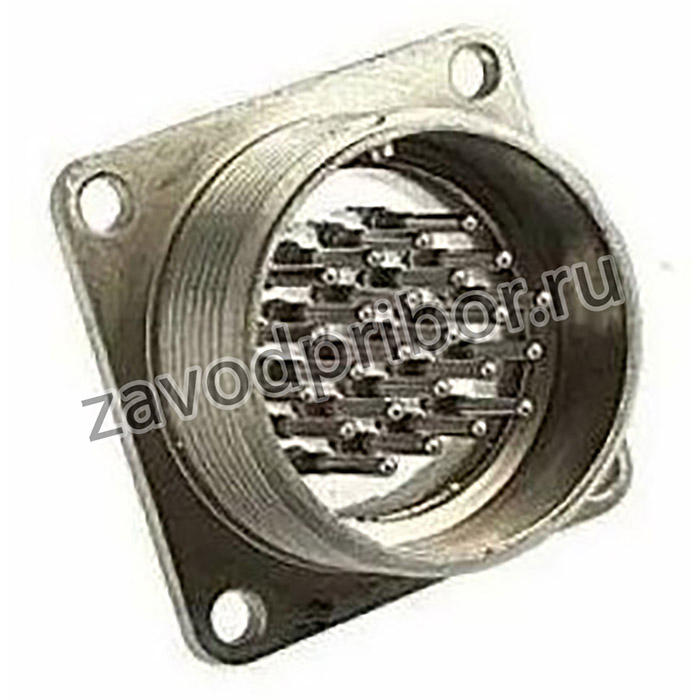

Назначение соединителя 2РМГД30Б24Ш5Е2Б

Соединитель 2РМГД30Б24Ш5Е2Б представляет собой цилиндрическую герметичную блочную (приборную) вилку серии 2РМГД, предназначенную для работы в электрических цепях постоянного, переменного и импульсного тока. Изделие применяется при напряжении до 700 В и частоте до 3 МГц. Основное назначение — внутренний монтаж в электро-, радио- и контрольно-измерительных приборах, где требуется герметичное и надёжное электрическое соединение.

Соединитель относится к типу 2РМГД — герметичные вилки для длинных линий. Климатическое исполнение УХЛ допускает эксплуатацию в широком диапазоне условий, а повышенная теплостойкость до 200 °C расширяет область применения, включая приборы, подвергающиеся нагреву при работе. Соединитель соответствует техническим условиям ГЕ0.364.140 ТУ.

Подтверждённые особенности и технические характеристики

Конструкция соединителя обеспечивает герметичность и механическую прочность соединения. Корпус имеет условный размер 30 и блочное (приборное) исполнение без патрубка. Сочленение резьбовое, с одношпоночной поляризацией корпуса, что исключает неправильную стыковку. Все 24 контакта имеют диаметр 1,5 мм, покрытие контактов — химникель (никель), теплостойкость исполнения обозначена индексом «2» и достигает 200 °C.

• Тип соединителя: 2РМГД, герметичная вилка для длинных линий.
• Условный размер корпуса: 30.
• Вид корпуса: блочный (приборный), без патрубка.
• Количество контактов: 24.
• Диаметр контактов: 1,5 мм у всех контактов.
• Покрытие контактов: химникель.
• Теплостойкость: до 200 °C.
• Сочленение: резьбовое, одношпоночная поляризация корпуса.
• Климатическое исполнение: УХЛ.

Технические параметры

Электрические и эксплуатационные характеристики соединителя определяют его применимость в ответственных цепях. Рабочее напряжение не превышает 700 В, рабочий ток — до 5,5 А на одиночный контакт и до 110 А на разъём в целом. Сопротивление контактов составляет не более 10 мОм, сопротивление изоляции — не менее 5000 МОм. Рабочий диапазон температур — от минус 60 °C до плюс 200 °C. Минимальная наработка — не менее 1000 часов, максимальное количество сочленений-расчленений — 500 раз.

Соединитель устойчив к вибрационным и ударным нагрузкам. Диапазон частот составляет от 5 до 5000 Гц, ускорение — до 500 м/с². Изделие выдерживает одиночные удары с ускорением до 5000 м/с² и многократные удары с ускорением до 1000 м/с².

Применение и совместимость

Соединитель 2РМГД30Б24Ш5Е2Б используется для внутреннего монтажа в электро-, радио- и контрольно-измерительных приборах. Благодаря герметичному исполнению и стойкости к температуре и механическим воздействиям он подходит для оборудования, работающего в жёстких условиях эксплуатации.

Вилка 2РМГД30Б24Ш5Е2Б сочленяется с кабельными розетками серии 2РМДТ. При подборе ответной части необходимо учитывать условный размер корпуса 30, количество и диаметр контактов, а также тип сочленения. Артикул изделия — 1338, категория — 2РМГ.
