2РМГД30Б24Ш5Е2Б: герметичная блочная вилка для многоконтактных соединений

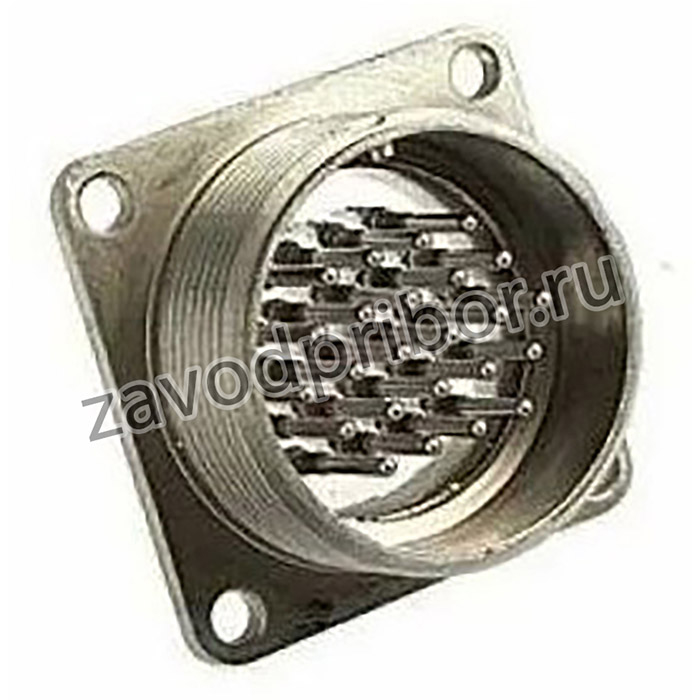

2РМГД30Б24Ш5Е2Б — герметичный цилиндрический электрический соединитель серии 2РМГД, выполненный в виде приборной (блочной) вилки. Разъём рассчитан на панельную установку и применяется для формирования надёжных многоконтактных соединений в радиоэлектронной, измерительной, промышленной и специальной аппаратуре.

Конструкция с резьбовым сочленением, одношпоночной поляризацией и герметичным исполнением помогает исключить ошибочную стыковку и обеспечить устойчивое электрическое соединение в оборудовании с повышенными требованиями к механической прочности и внешним воздействиям.

Конструкция и расшифровка

Маркировка 2РМГД30Б24Ш5Е2Б указывает на принадлежность изделия к серии герметичных цилиндрических соединителей 2РМГД и описывает его конструктивные особенности:

• 2РМГД — серия герметичных цилиндрических разъёмов.

• 30 — условный размер корпуса.

• Б — блочное, или приборное, исполнение для монтажа на панель оборудования.

• 24 — количество контактов.

• Ш — штыревые контакты вилки.

• 5 — сочетание контактов: 24 штыревых контакта диаметром 1,5 мм.

• Е2 — исполнение по теплостойкости, рассчитанное на эксплуатацию при повышенных температурах.

• Б — вариант конструктивного исполнения согласно маркировке изделия.

Вилка имеет 24 круглых неизвлекаемых штыревых контакта из латуни с химическим никелированием. Контактная группа установлена в изоляторе из пресс-материала КМК-218Л. Корпус изготовлен из алюминиевого сплава АЛ-11.

Основные характеристики

Параметры приведены для исполнения с 24 контактами диаметром 1,5 мм; при проектировании оборудования следует учитывать требования действующих технических условий и документации на конкретную партию соединителей.

Особенности применения

Разъём 2РМГД30Б24Ш5Е2Б предназначен для цепей постоянного, переменного и импульсного тока. Для переменного тока указывается возможность работы на частотах до 3 МГц. Такое исполнение подходит для одновременной передачи питания, управляющих сигналов, дискретных команд и низкочастотных измерительных цепей через единый интерфейсный узел.

Ключевая особенность — герметичная конструкция. Она востребована в составе приборных корпусов, шкафов автоматики, блоков управления и другой аппаратуры, где важно сохранить защищённость внутреннего объёма при выводе кабельных линий наружу. Установка на панель обеспечивает стационарное закрепление вилки, а кабельная часть соединения выполняется ответной розеткой.

Блочные вилки 2РМГД данного типа сочленяются с кабельными розетками серии 2РМДТ. Резьбовая фиксация предотвращает самопроизвольное расстыковывание при вибрации и повышает стабильность контакта при длительной эксплуатации.

Что учитывать при монтаже

При включении 2РМГД30Б24Ш5Е2Б в конструкцию устройства следует проверить несколько параметров:

• Соответствие ответной части: необходима совместимая кабельная розетка с подходящей контактной формулой и поляризацией.

• Распределение тока: нагрузка на каждый контакт не должна превышать 5,5 А, даже если суммарная нагрузочная способность соединителя допускает более высокий общий ток.

• Сечение и тип проводников: провод должен соответствовать току цепи, способу пайки и условиям эксплуатации.

• Разводку цепей: силовые, сигнальные и чувствительные измерительные линии целесообразно располагать с учётом электромагнитной совместимости.

• Монтажные размеры: расстояние между монтажными отверстиями составляет 31 мм, диаметр установочного отверстия — 3,5 мм; габариты корпуса ориентировочно 38 × 38 × 26,5 мм.

• Температурные условия: теплостойкое исполнение допускает работу при температурах до +200 °C, однако реальные ограничения всей сборки определяются также характеристиками проводов, припоя, изоляции и уплотнений.

Итог

2РМГД30Б24Ш5Е2Б — это 24-контактная герметичная приборная вилка для панельного монтажа, объединяющая компактный корпус условного размера 30, штыревую контактную группу диаметром 1,5 мм и резьбовое соединение. Разъём может применяться в оборудовании, где требуются многоконтактная коммутация, стойкость к механическим воздействиям, защита интерфейсного соединения и работа в широком температурном диапазоне.
