Назначение и область применения

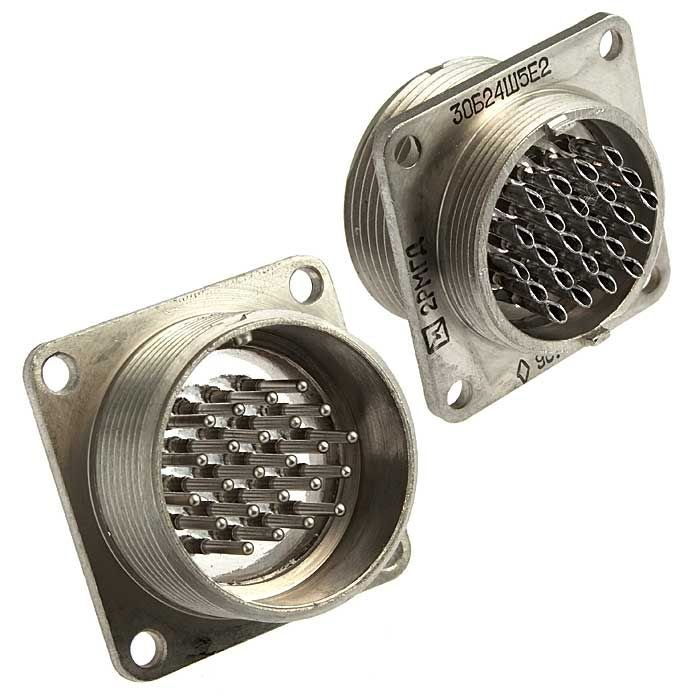

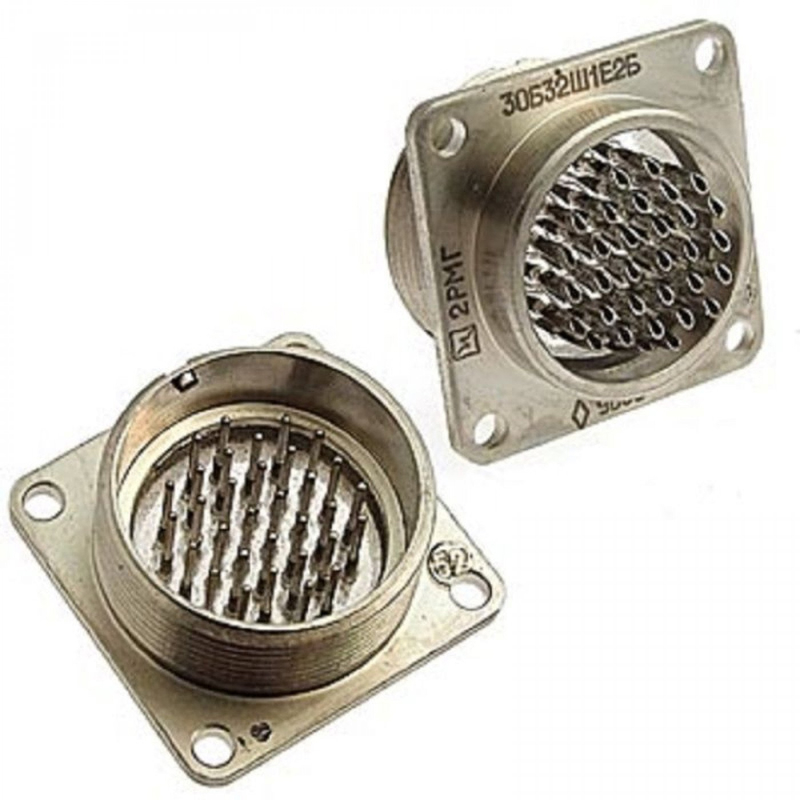

Герметичная цилиндрическая низкочастотная вилка блочная (приборная) 2РМГД30Б24Ш5Е2 из серии 2РМГД предназначена для соединения электрических цепей постоянного, переменного и импульсного тока в радиоэлектронном и электротехническом оборудовании. Разъём рассчитан на работу в диапазоне частот до примерно 3 МГц и применяется для монтажа на панели приборов, блоков и шкафов управления в составе стационарной и подвижной аппаратуры.

Конструкция вилки обеспечивает надёжное сочленение с ответной розеткой, как правило кабельной серии 2РМДТ, посредством резьбовой фиксации с накидной гайкой типоразмера M33×1,5 мм. Герметичное исполнение и одношпоночная поляризация корпуса исключают неправильное соединение и защищают контактную группу от внешних воздействий.

Технические характеристики

Конструктивные параметры

• Условный размер корпуса: 30, тип приборный (Б).
• Количество контактов: 24 штыря диаметром 1,5 мм.
• Контакты неизвлекаемые, круглые, выполнены из латуни с покрытием химическим никелем.
• Изолятор из прессматериала КМК-218Л на основе стекла, чёрного цвета.
• Корпус из алюминиевого сплава АЛ-11 без покрытия, металлического цвета.

Электрические параметры

• Максимальное рабочее напряжение: до 560 В постоянного или переменного тока.
• Максимальный ток на контакт: около 5,5 А, суммарный ток по разъёму до примерно 110 А при соответствующей нагрузке.
• Сопротивление контактов: не более 10 мОм.
• Сопротивление изоляции: не менее 5000 МОм.

Эксплуатационные условия

• Диапазон рабочих температур: от −60 до +200 °C.
• Климатическое исполнение: УХЛ 2.1.
• Стойкость к вибрационным и ударным нагрузкам: высокая, до десятков g при вибрации и сотен g при кратковременных ударах.
• Ресурс: не менее 500 циклов сочленения-расчленения при нормальной наработке порядка 1000 часов.

Монтаж и подключение

Механическое крепление вилки на панель осуществляется через два отверстия с шагом около 31 мм и диаметром отверстий примерно 3,5 мм. Такое решение обеспечивает жёсткую фиксацию и исключает смещение разъёма при многократных сочленениях с кабельной частью.

Электрический монтаж производится пайкой проводников непосредственно к контактам. Паяное соединение гарантирует стабильный электрический контакт и минимальное переходное сопротивление в условиях вибрации и перепадов температур. Для защиты мест пайки рекомендуется использовать термоусадочные трубки или изоляционные компаунды, совместимые с рабочим температурным диапазоном разъёма.

Особенности конструкции

Герметичность разъёма достигается за счёт применения стеклянного изолятора, вплавленного в металлический корпус. Такая технология исключает проникновение влаги, пыли и агрессивных сред внутрь прибора, что особенно важно для аппаратуры, эксплуатируемой в жёстких условиях. Одношпоночная поляризация корпуса предотвращает ошибочное соединение контактов при монтаже и обслуживании оборудования.

Материалы корпуса и контактов подобраны с учётом требований по коррозионной стойкости и механической прочности. Алюминиевый сплав АЛ-11 обеспечивает малый вес при достаточной жёсткости, а никелевое покрытие контактов защищает их от окисления и сохраняет низкое переходное сопротивление в течение всего срока службы.
