Назначение

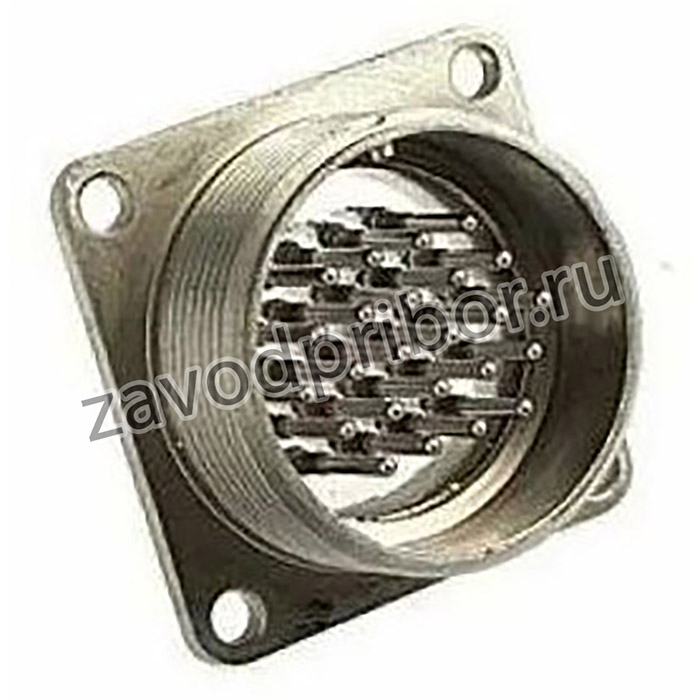

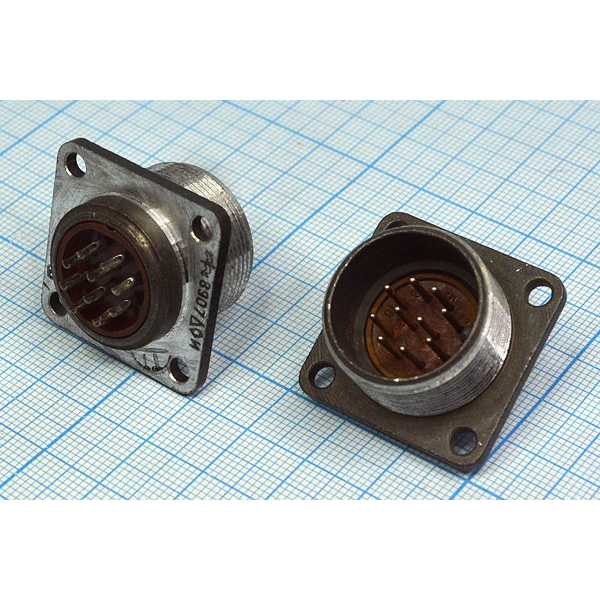

Соединитель 2РМГД30Б24Ш5Е2 — герметичная цилиндрическая вилка, предназначенная для работы в электрических цепях постоянного, переменного тока с частотой до 3 МГц и импульсного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. По категории товар относится к группе 2РМГ, артикул — 1336. Производитель в предоставленных данных не указан.

Подтверждённые конструктивные особенности

• Тип соединителя: герметичный, для длинных линий.
• Условный размер корпуса: 30.
• Вид корпуса: блочный (приборный).
• Количество контактов: 24.
• Сочетание контактов: все контакты диаметром 1,5 мм.
• Покрытие контактов: химникель.
• Теплостойкость: до 200 °С.
• Конструкция может предусматривать прямой патрубок для экранированного или неэкранированного кабеля либо исполнение без патрубка.

Электрические и эксплуатационные характеристики

• Максимальное рабочее напряжение: не более 560 В.
• Максимальная токовая нагрузка на контакт: 5,5 А.
• Максимальная общая токовая нагрузка: 110 А.
• Сопротивление контактов: не более 10 МОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Диапазон рабочих температур: от минус 60 до плюс 200 °С.
• Вибрационная стойкость: диапазон частот от 1 до 5000 Гц.
• Ударная стойкость: одиночные удары до 5000 м/с², многократные удары до 1000 м/с².

Применение и монтаж

Соединители 2РМГД30Б24Ш5Е2 используются для внутреннего монтажа в климатическом исполнении УХЛ. Изделия соответствуют техническим условиям ГЕО.364.140ТУ. Они предназначены для работы в составе узлов и блоков радиоэлектронной аппаратуры, где требуется герметичное цилиндрическое соединение с 24 контактами. Благодаря теплостойкости до 200 °С и рабочему диапазону температур от минус 60 до плюс 200 °С соединитель может применяться в условиях повышенных и пониженных температур. Вибрационная стойкость в диапазоне от 1 до 5000 Гц и устойчивость к одиночным и многократным ударам подтверждают возможность эксплуатации в составе аппаратуры, подвергающейся механическим воздействиям.

Ключевые сведения о товаре

• Наименование: 2РМГД30Б24Ш5Е2.
• Артикул: 1336.
• Категория: 2РМГ.
• Тип: герметичная цилиндрическая вилка.
• Количество контактов: 24.
• Покрытие контактов: химникель.
• Климатическое исполнение: УХЛ.
• Технические условия: ГЕО.364.140ТУ.
