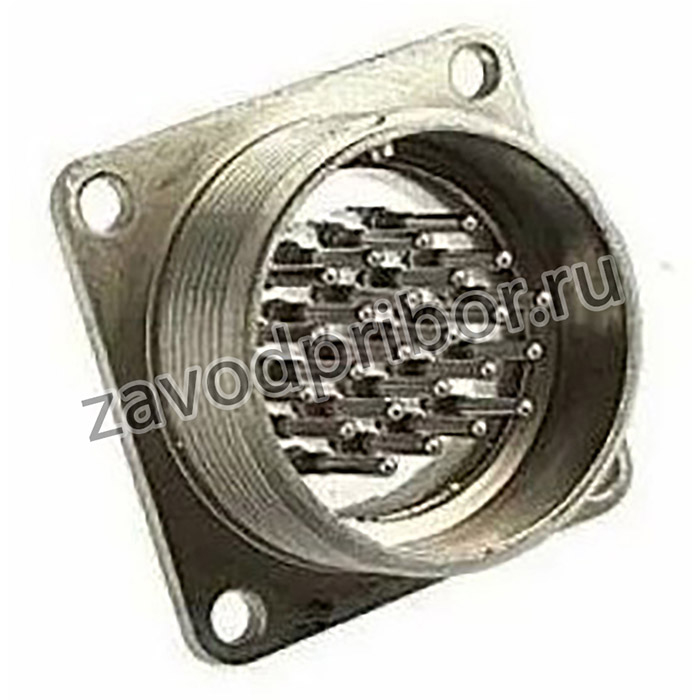

Назначение соединителя 2РМГД30Б24Ш5Е2

Соединитель 2РМГД30Б24Ш5Е2 представляет собой герметичную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в цепях с импульсными токами. Данный тип соединителей применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется надёжное электрическое соединение и устойчивость к воздействию внешних факторов.

Артикул изделия — 1335, категория — 2РМГ. Производитель в предоставленных данных не указан.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя, определяющие его электрические и эксплуатационные свойства.

• Тип соединителя: герметичный.
• Условный размер корпуса: 30.
• Количество контактов: 24.
• Часть соединителя: вилка.
• Покрытие контактов: химникель.
• Рабочая температура: от минус 60 °C до плюс 200 °C.
• Максимальное рабочее напряжение: 560 В.
• Сопротивление изоляции: не менее 1000 МОм.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях, характерных для специальной и промышленной радиоэлектронной аппаратуры. Подтверждённые параметры по механическим и климатическим воздействиям следующие:

• Вибрация: диапазон частот от 1 до 5000 Гц с ускорением до 500 м/с².
• Одиночные удары: ускорение до 5000 м/с².
• Многократные удары: ускорение до 1000 м/с².
• Минимальная температура окружающей среды: минус 60 °C.
• Относительная влажность при плюс 25 °C: до 98 %.

Расшифровка условного обозначения

Обозначение 2РМГД30Б24Ш5Е2 построено по стандартной схеме и содержит информацию о конструкции и исполнении соединителя.

1. 2РМ — тип соединителя.
2. Г — герметичный.
3. Д — для длинных линий.
4. 30 — условный размер корпуса.
5. Б — вид корпуса (блочный).
6. 24 — количество контактов.
7. Ш — часть соединителя (вилка).
8. 5 — сочетание контактов.
9. Е — покрытие контактов (никель).
10. 2 — теплостойкость (до 200 °C).

Применение и конструктивные особенности

Соединители типа 2РМГД30Б24Ш5Е2 используются в составе узлов и блоков радиоэлектронной аппаратуры, где необходима герметизация и устойчивость к вибрационным и ударным нагрузкам. Благодаря рабочему диапазону температур от минус 60 °C до плюс 200 °C и способности выдерживать воздействие влажности до 98 % при плюс 25 °C, такие вилки применимы в аппаратуре общего и специального назначения.

Соединители производятся в нескольких конструктивных исполнениях и могут иметь различные варианты монтажа, включая использование экранированного или неэкранированного кабеля. Это позволяет применять их в разных схемах коммутации и компоновки блоков. Покрытие контактов химникелем обеспечивает стабильность электрического контакта, а сопротивление изоляции не менее 1000 МОм подтверждает высокие изоляционные свойства изделия.

Максимальное рабочее напряжение 560 В и возможность работы с импульсными токами делают соединитель пригодным для применения в цепях постоянного и переменного тока частотой до 3 МГц. Условный размер корпуса 30 и наличие 24 контактов определяют область использования в многопозиционных разъёмах радиоэлектронных устройств.
