2РМГД30Б24Ш5Е2: герметичный цилиндрический соединитель для ответственных электрических цепей

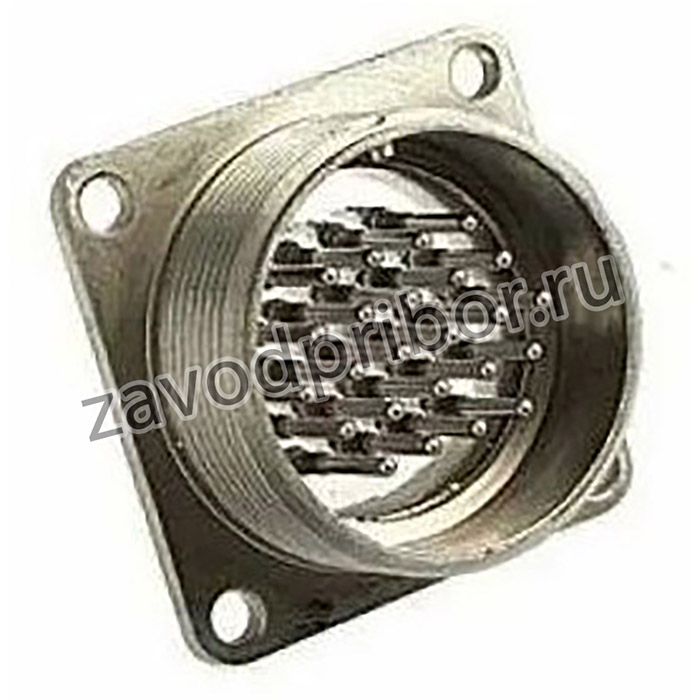

2РМГД30Б24Ш5Е2 — герметичный низкочастотный цилиндрический соединитель в исполнении приборной вилки. Он рассчитан на надежное подключение электрических цепей постоянного, переменного и импульсного тока в аппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность контактного соединения.

Изделие относится к серии 2РМГД, применяется для внутреннего монтажа и оснащается резьбовой системой сочленения. Такая конструкция помогает обеспечить прочную фиксацию ответных частей и снизить риск случайного разъединения при вибрациях, ударах или перемещении оборудования.

Расшифровка маркировки

Обозначение 2РМГД30Б24Ш5Е2 содержит основные сведения о конструкции и назначении соединителя:

• 2РМ — тип цилиндрического электрического соединителя.

• Г — герметичное исполнение.

• Д — исполнение для длинных линий.

• 30 — условный размер корпуса.

• Б — блочный, или приборный, корпус.

• 24 — количество контактов.

• Ш — вилка, то есть штыревой контактный элемент.

• 5 — вариант расположения контактов.

• Е — никелевое покрытие контактов.

• 2 — исполнение по теплостойкости, предусмотренное маркировкой изделия.

Таким образом, 2РМГД30Б24Ш5Е2 представляет собой 24-контактную герметичную приборную вилку в корпусе условного размера 30 с никелированными контактами.

Конструктивные особенности

Разъем 2РМГД30Б24Ш5Е2 выполнен в металлическом корпусе и предназначен для установки на панель или корпус электротехнического устройства. Контактная группа размещена в изоляционном основании, а корпус снабжен элементами, обеспечивающими механически надежное соединение с ответной частью.

Ключевые особенности конструкции:

• Герметичное исполнение для эксплуатации в условиях воздействия влаги, пыли и изменения климатических параметров.

• Блочный корпус, удобный для приборного монтажа.

• 24 контакта для передачи питания, управляющих сигналов и измерительных цепей.

• Резьбовое соединение ответных частей.

• Одношпоночная поляризация, предотвращающая неправильную стыковку.

• Никелевое покрытие контактов, повышающее стойкость контактной поверхности к окислению и износу.

• Возможность применения в цепях постоянного, переменного с частотой до 3 МГц и импульсного тока.

Технические параметры

Для исполнения 2РМГД30Б24Ш5Е2 указываются следующие основные характеристики:

Указанные параметры следует сопоставлять с конкретной документацией на партию и условиями эксплуатации оборудования: предельные электрические характеристики в серии зависят от диаметра контактов, варианта исполнения и технических условий.

Совместимость и применение

Вилка 2РМГД30Б24Ш5Е2 предназначена для сопряжения с кабельной розеткой серии 2РМДТ . Резьбовая фиксация обеспечивает устойчивое соединение, а ключевая поляризация помогает исключить ошибку при подключении многоконтактной линии.

Разъем используют в составе различной аппаратуры, включая:

• измерительные и контрольные комплексы;

• промышленную автоматику;

• системы связи и телеметрии;

• приборные шкафы и блоки управления;

• транспортное, энергетическое и специальное оборудование;

• устройства, работающие при вибрационных и температурных нагрузках.

Благодаря 24-контактной схеме один соединитель позволяет компактно организовать многолинейное подключение. Например, через него могут одновременно передаваться сигналы датчиков, команды управления, питание отдельных модулей и контрольные цепи.

Важные требования к монтажу

При установке 2РМГД30Б24Ш5Е2 необходимо соблюдать распайку контактов, требования к сечению и типу проводников, а также правила фиксации корпуса на панели. Контактные соединения должны выполняться аккуратно, без перегрева изолятора и повреждения никелированного покрытия.

Для сохранения герметичности и ресурса соединителя важно:

• использовать совместимую ответную часть 2РМДТ;

• исключать перекос при резьбовом сочленении;

• не допускать загрязнения контактной группы;

• контролировать надежность крепления на приборной панели;

• учитывать допустимые токи и напряжения для каждого конкретного контакта;

• проверять соответствие исполнения условиям температуры, влажности и механических нагрузок.

2РМГД30Б24Ш5Е2 — функциональный 24-контактный герметичный разъем для создания устойчивых межблочных соединений в профессиональной электротехнической аппаратуре. Его приборное исполнение, резьбовая фиксация и поляризация делают его подходящим решением для систем, где требуется надежное подключение множества цепей в ограниченном пространстве.
