Назначение соединителя 2РМГД27БПН7ШЕ2

2РМГД27БПН7ШЕ2 — герметичный блочный соединитель цилиндрического типа из серии 2РМГ(Д). Изделие предназначено для надежного соединения электрических цепей переменного и постоянного тока с частотой до 3 МГц. Приборная вилка применяется там, где требуется стабильная передача сигнала и питания на длинных линиях в жестких условиях эксплуатации.

Артикул позиции — 1325, категория — 2РМГ. Приемка изделия — «5», что подтверждает соответствие установленным требованиям качества для данной категории поставки.

Конструкция и технические особенности

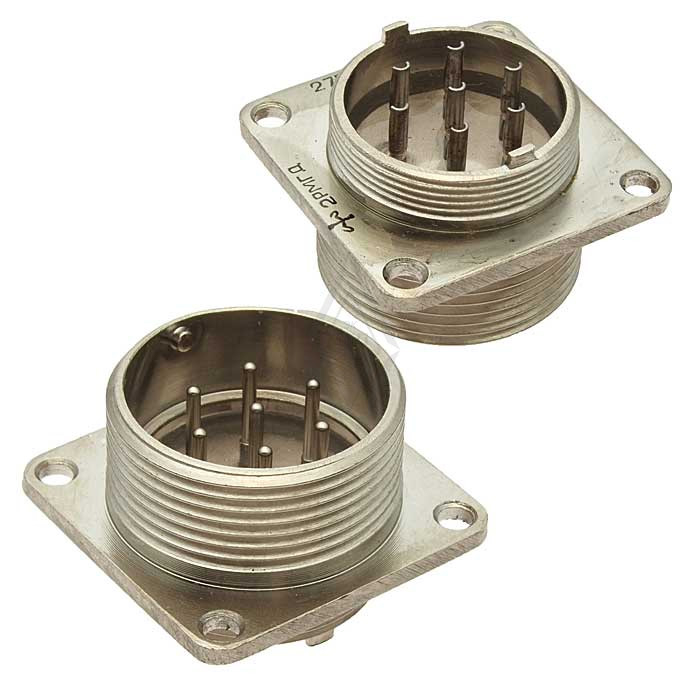

Соединитель выполнен в виде приборной вилки с корпусом условного размера 27 миллиметров и семью контактами диаметром от 1,5 до 2 миллиметров. Конструкция включает прямой патрубок для неэкранированного кабеля, обозначаемый как «ПН», шпоночную поляризацию и резьбовое сочленение. Такое исполнение обеспечивает герметичность и защиту при работе в условиях климатики УХЛ.

Покрытие контактов — никель, что соответствует обозначению «Е» в маркировке. Сопротивление контактов не превышает 0,01–0,015 Ом, а теплостойкость достигает 200 градусов Цельсия. Эти параметры важны для стабильной работы в электронике, радио- и контрольно-измерительных приборах.

• Тип: приборная вилка блочного исполнения с резьбовым сочленением.
• Корпус: условный размер 27 миллиметров, 7 контактов диаметром 1,5–2 миллиметра.
• Покрытие контактов: никель (обозначение «Е»).
• Сопротивление контактов: не более 0,01–0,015 Ом.
• Теплостойкость: до 200 градусов Цельсия.
• Патрубок: прямой, для неэкранированного кабеля («ПН»).
• Поляризация: шпоночная.
• Климатическое исполнение: УХЛ.

Условия эксплуатации и электрические параметры

Соединитель рассчитан на работу в жестких условиях. Он выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 50 g, одиночные удары до 500 g и многократные удары до 100 g. Рабочий ток на один контакт составляет до 9 А, общий ток — до 52 А при напряжении 700 В.

Наработка изделия составляет от 1000 до 1500 часов, срок хранения достигает 25 лет. Частота передаваемых цепей — до 3 МГц. Указанные параметры позволяют применять соединитель для соединения цепей переменного и постоянного тока в ответственных узлах.

1. Вибрация: 1–5000 Гц, ускорение до 50 g.
2. Одиночные удары: до 500 g.
3. Многократные удары: до 100 g.
4. Рабочий ток на контакт: до 9 А.
5. Общий ток: до 52 А при 700 В.
6. Наработка: 1000–1500 часов.
7. Срок хранения: 25 лет.

Применение и комплектация

Соединитель 2РМГД27БПН7ШЕ2 применяется в электронике, радио- и контрольно-измерительных приборах для работы на длинных линиях в жестких условиях. Герметичное исполнение и резьбовое сочленение обеспечивают надежный контакт и защиту от внешних воздействий. Приемка «5» подтверждает пригодность изделия для использования в указанных областях.

Данные о комплектации, стране производства, гарантии и сертификатах в предоставленной информации не указаны. Производитель не указан. Поставляется в соответствии с артикулом 1325 и наименованием 2РМГД27БПН7ШЕ2 «5».
