Назначение соединителя 2РМГД27БПН7Ш5Е2

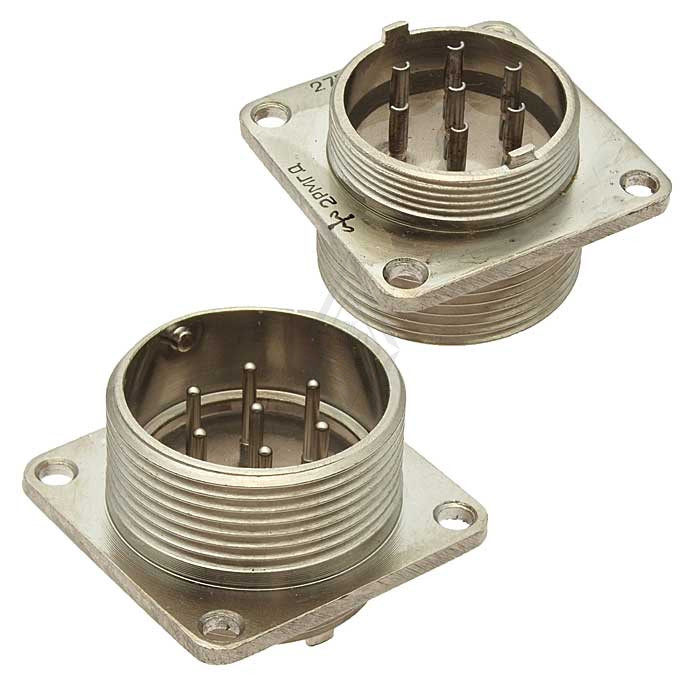

Соединитель 2РМГД27БПН7Ш5Е2 (артикул 1324) относится к категории 2РМГ и представляет собой герметичную цилиндрическую вилку приборного исполнения. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц, а также импульсного тока. Разъём применяется в узлах и блоках радиоэлектронной аппаратуры, электро-, радио- и контрольно-измерительных приборах, где требуется надёжное и герметичное соединение при воздействии повышенных температур и неблагоприятных условий эксплуатации.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя построена по стандартной схеме и содержит полную информацию о его исполнении. Ниже приведены подтверждённые особенности конструкции.

• Тип соединителя — 2РМГД, герметичный цилиндрический разъём серии 2РМГД.
• Условный размер корпуса — 27.
• Вид корпуса — приборный (блочный), обозначение Б.
• Вид патрубка — прямой (П) для неэкранированного кабеля (Н).
• Количество контактов — 7.
• Сочетание контактов — все контакты диаметром 1,5 мм (обозначение 5).
• Покрытие контактов — никель (обозначение Е).
• Теплостойкость — до 200 градусов Цельсия (обозначение 2).
• Сочленение — резьбовое, с одношпоночной поляризацией корпуса.

Технические характеристики

Электрические и эксплуатационные параметры соединителя подтверждены для исполнения с семью контактами и приведены ниже.

• Рабочее напряжение — не более 700 В.
• Максимальная токовая нагрузка на одиночный контакт — не более 9 А.
• Максимальная общая токовая нагрузка — не более 52 А.
• Сопротивление контактов — не более 10 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия, для термостойкого исполнения — до плюс 200 градусов Цельсия.
• Минимальная наработка — не менее 1000 часов.
• Максимальное количество сочленений-расчленений — 500 раз.

Применение и условия эксплуатации

Соединитель 2РМГД27БПН7Ш5Е2 применяется в составе радиоэлектронной аппаратуры, приборных блоков и измерительных систем, где необходимо обеспечить герметичное электрическое соединение цепей с токами указанных величин. Прямой патрубок рассчитан на подключение неэкранированного кабеля, а приборное исполнение корпуса позволяет монтировать вилку непосредственно на блок или прибор.

Резьбовое сочленение с одношпоночной поляризацией исключает неправильное подключение и обеспечивает механическую фиксацию ответной части. Никелевое покрытие контактов способствует стабильности переходного сопротивления при многократных сочленениях. Благодаря герметичной конструкции и расширенному температурному диапазону изделие подходит для работы в условиях повышенной влажности, вибрации и значительных перепадов температуры, характерных для промышленной и специальной аппаратуры.

Ресурсные показатели — не менее 1000 часов минимальной наработки и до 500 циклов сочленения-расчленения — определяют область рационального применения разъёма в устройствах, требующих периодического подключения и отключения кабельных линий. При монтаже следует учитывать предельные значения напряжения и тока, а также суммарную нагрузку на все семь контактов, которая не должна превышать 52 А.
