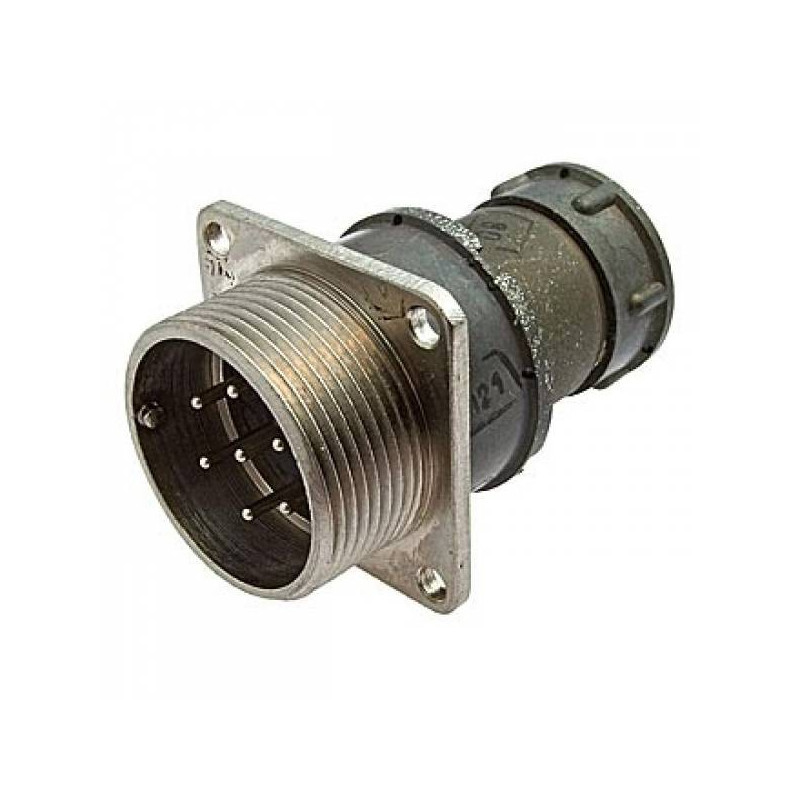

2РМГД27БПЭ7ШЕ2 — это герметичный цилиндрический низкочастотный соединитель в виде блочной (приборной) вилки, предназначенный для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсного тока.

Основные характеристики

Он имеет условный размер корпуса 27, 7 контактов, резьбовую фиксацию сочленения и одношпоночную поляризацию корпусов. Максимальное рабочее напряжение достигает 700 В, сопротивление изоляции — не менее 5000 МОм, а сопротивление контактов — не более 10–15 мОм в зависимости от диаметра.

Условия эксплуатации

Соединитель рассчитан на диапазон температур от -60 до +200 °C (теплостойкость 2), выдерживает синусоидальную вибрацию 5–5000 Гц с ускорением до 50 g, механические удары до 500 g и ускорение до 50 g. Утечка воздуха при перепаде давления до 1,5 кгс/см² не допускается, срок сохраняемости — 25 лет.

Применение

Используется в электро- и радиоэлектронике, контрольно-измерительных приборах для надежного соединения цепей в сложных условиях, включая герметичные узлы с экранированным кабелем (патрубок ПЭ).
