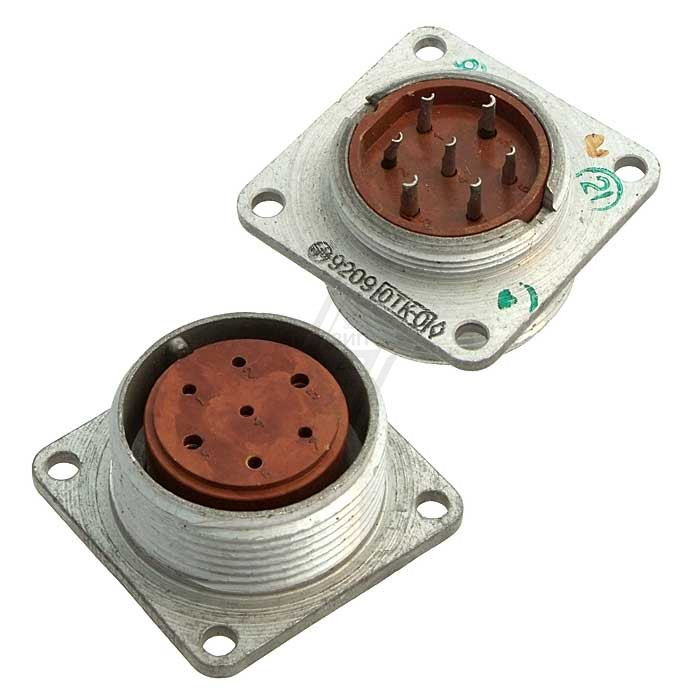

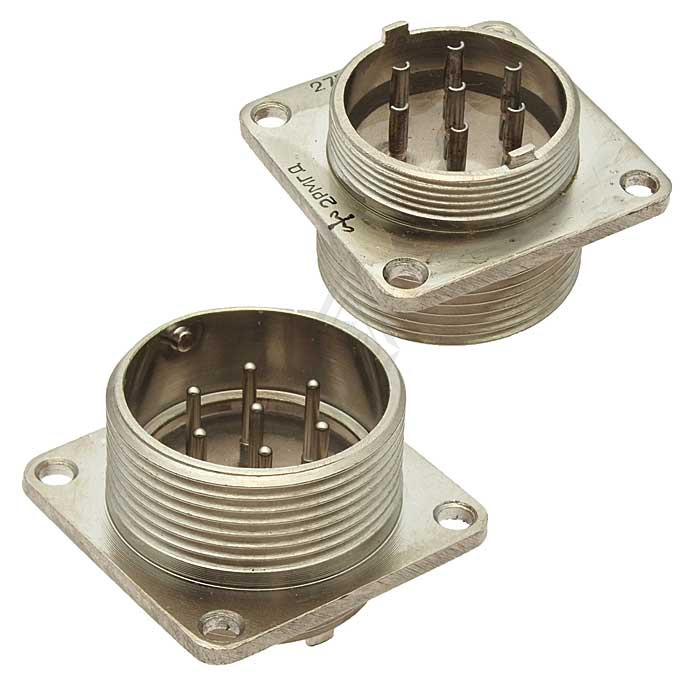

Назначение соединителя 2РМГД27БПЭ7Ш5Е2

Соединитель 2РМГД27БПЭ7Ш5Е2 представляет собой герметичную цилиндрическую блочную вилку, предназначенную для сочленения с кабельными негерметичными соединителями. Изделие применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Основное назначение — подключение дополнительных устройств и компонентов к основному оборудованию. Благодаря герметичному исполнению соединитель подходит для эксплуатации в сложных условиях, где требуется надёжный и защищённый электрический контакт.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме и несёт полную информацию о конструкции изделия. Каждый элемент обозначения указывает на конкретную характеристику.

• 2РМГД — тип соединителя: герметичный, предназначенный для длинных линий.
• 27 — условный размер корпуса.
• Б — вид корпуса: блочный, то есть приборный.
• П — вид патрубка: прямой.
• Э — вид гайки патрубка: для экранированного кабеля.
• 7 — количество контактов.
• Ш — часть соединителя: вилка.
• 5 — сочетание контактов: все контакты диаметром 1,5 мм.
• 2 — теплостойкость: исполнение до 200 градусов Цельсия.

Технические характеристики

Параметры соединителя подтверждены для работы в широком диапазоне условий эксплуатации. Ниже приведены основные электрические и эксплуатационные показатели.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия, в отдельных случаях до плюс 200 градусов Цельсия.
• Максимальное рабочее напряжение — до 700 В для вилок с 7 контактами.
• Максимальная токовая нагрузка на одиночный контакт — до 9 А.
• Общая максимальная токовая нагрузка — до 52 А.
• Количество сочленений и расчленений — до 500 раз.
• Минимальная наработка — не менее 1000 часов.
• Покрытие контактов — никель.

Конструктивные особенности

Соединитель выполнен в герметичном цилиндрическом корпусе блочного типа. Прямой патрубок с гайкой для экранированного кабеля обеспечивает механическую фиксацию и защиту линии передачи. Все семь контактов имеют диаметр 1,5 мм, что обеспечивает стабильное переходное сопротивление и токовую нагрузку.

Применение

Соединители данного типа востребованы в электро-, радио- и контрольно-измерительных приборах. Они используются в электронике и промышленности для подключения дополнительных устройств или компонентов к основному оборудованию.

Герметичное исполнение и стойкость к перепадам температур делают соединитель пригодным для работы в сложных условиях, включая длинные линии связи и экранированные кабельные трассы. Изделие обеспечивает надёжное соединение при частоте до 3 МГц и выдерживает до 500 циклов сочленения и расчленения.

Краткие сведения

• Артикул: 1329.
• Категория: 2РМГ.
• Тип: герметичная блочная вилка.
• Количество контактов: 7.
• Диаметр контактов: 1,5 мм.
• Покрытие контактов: никель.
• Производитель: не указан.
