Назначение и область применения

2РМГД27БПЭ19ШЕ2 — это герметичный низкочастотный цилиндрический электросоединитель типа «5», представляющий собой блочную (приборную) вилку. Он предназначен для работы в электрических цепях постоянного, переменного тока частотой до 3 МГц и импульсного тока при напряжении до 700 В.

Соединитель применяется в узлах радиоэлектронной аппаратуры общего и специального назначения, электро- и контрольно-измерительных приборах для надежного соединения цепей. Приемка «5» подтверждает его соответствие повышенным требованиям качества и надежности.

Технические характеристики

• Количество контактов: 19.
• Максимальное рабочее напряжение: до 700 В.
• Рабочая частота: до 3 МГц.
• Максимальный ток на контакт: до 10 А (зависит от размера контакта).
• Сопротивление изоляции: не менее 5000 МОм.
• Теплостойкость: до 100 °С.
• Климатическое исполнение: УХЛ2.1.
• Синусоидальная вибрация: диапазон частот от 5 до 5000 Гц.
• Механические удары: до 5000 метров на секунду в квадрате.

Расшифровка обозначения

В обозначении соединителя зашифрованы его основные конструктивные особенности:

• 2РМГД — серия герметичных соединителей.
• 27 — условный размер корпуса.
• Б — блочный (приборный) вид корпуса.
• П — прямой патрубок.
• Э — гайка патрубка для экранированного кабеля.
• 19 — количество контактов.
• Ш — сочетание контактов; тип сочетания — 5-й (указан в названии как «5»).
• Е2 — монтаж внутренний, пайка, с покрытием контактов химникелем.

Таким образом, соединитель имеет 19 контактов, прямой патрубок с гайкой для экранированного кабеля, а монтаж осуществляется внутренней пайкой с покрытием контактов химникелем.

Монтаж и эксплуатация

Монтаж соединителя осуществляется объемным способом пайкой. Это обеспечивает надежное электрическое соединение и устойчивость к внешним воздействиям. Соединитель выдерживает синусоидальную вибрацию в диапазоне от 5 до 5000 Гц, механические удары с ускорением до 5000 метров на секунду в квадрате, а также имеет сопротивление изоляции не менее 5000 МОм.

Климатическое исполнение УХЛ2.1 позволяет эксплуатировать изделие в различных температурных и влажностных условиях. Теплостойкость до 100 °С гарантирует работоспособность при повышенных температурах.

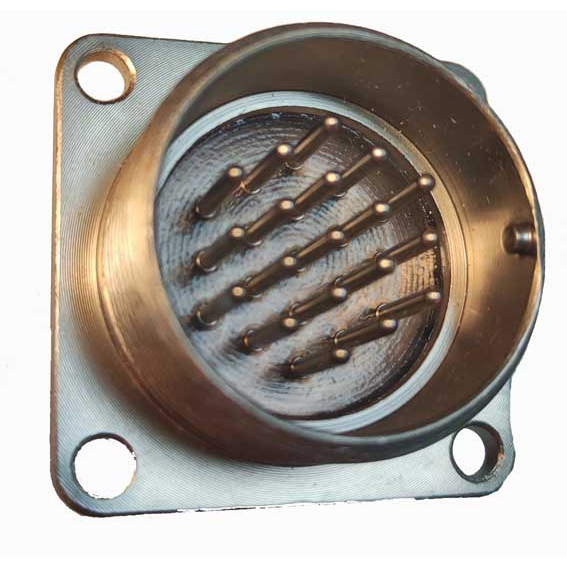

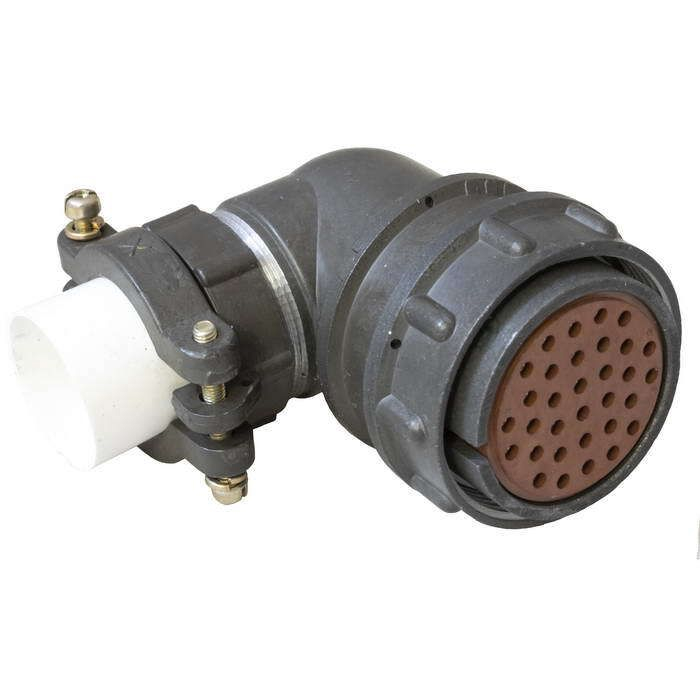

Изображение показывает типичный вид цилиндрического разъема серии 2РМ с 19 контактами, аналогичный по конструкции 2РМГД27БПЭ19ШЕ2.

Приемка

Данный электросоединитель имеет приемку «5», что подтверждает его соответствие особым требованиям, предъявляемым к изделиям специального назначения.
