Назначение соединителя 2РМГД27БПЭ19ШЕ2

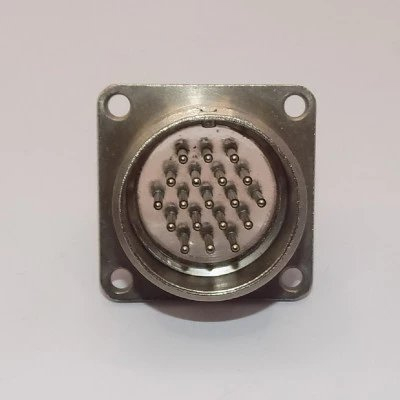

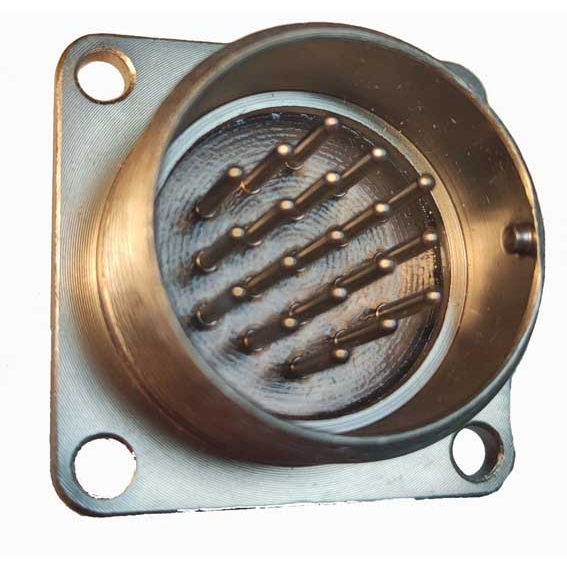

2РМГД27БПЭ19ШЕ2 — это герметичная блочная (приборная) вилка из серии низкочастотных цилиндрических соединителей 2РМГД. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 мегагерц, а также импульсного тока. Вилка применяется там, где требуется надёжное герметичное электрическое соединение и стойкость к воздействию внешних климатических и механических факторов.

Конструктивно вилка относится к классу блочных, то есть монтируется непосредственно в прибор, а ответная часть — кабельная розетка типа 2РМДТ — устанавливается на кабель. Такое распределение ролей делает соединитель удобным для компоновки стационарной аппаратуры, к которой подключаются экранированные кабельные линии.

Подтверждённые технические особенности

Соединитель имеет 19 контактов диаметром 1,5 миллиметра каждый. Условный размер корпуса составляет 27 миллиметров. Исполнение патрубка — прямое (обозначение «П») с гайкой для экранированного кабеля (обозначение «Э»). Сочленение с ответной частью резьбовое и одношпоночное, что обеспечивает однозначную ориентацию при стыковке.

Ключевые электрические и эксплуатационные параметры:

• максимальное рабочее напряжение — до 700 вольт;
• максимальный ток на один контакт — до 7 ампер;
• сопротивление изоляции — не менее 5000 мегаом;
• климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69;
• рабочая температура — от минус 60 до плюс 100–180 градусов Цельсия;
• стойкость к вибрации в диапазоне от 1 до 5000 герц при ускорении до 490 метров на секунду в квадрате;
• работоспособность при пониженном давлении вплоть до 133,32 умноженного на 10 в минус двенадцатой степени паскаля.

Совокупность этих характеристик подтверждает пригодность вилки для тяжёлых условий эксплуатации, включая высотные и вибрационные нагрузки.

Применение и приёмка

Вилка 2РМГД27БПЭ19ШЕ2 используется в узлах радиоэлектронной аппаратуры, в электро- и контрольно-измерительных приборах, где необходимо надёжное герметичное соединение с кабельными розетками типа 2РМДТ. Благодаря 19 контактам и допустимому току до 7 ампер на контакт изделие подходит для передачи как сигнальных цепей, так и цепей питания в составе приборных блоков.

Поставка осуществляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям качества и пригодность для применения в ответственной аппаратуре. Монтаж вилки производится в прибор, а розетка, как уже отмечено, крепится на кабель, что обеспечивает удобство сборки и обслуживания изделия.
