Назначение соединителя 2РМГД27Б7ШЕ2Б «5»

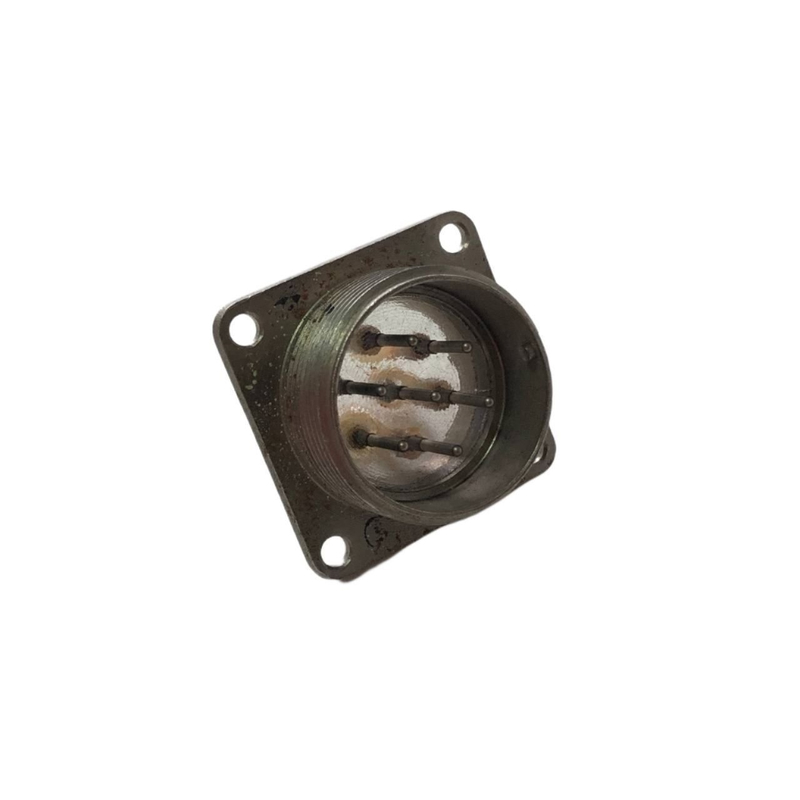

2РМГД27Б7ШЕ2Б «5» — герметичный цилиндрический низкочастотный соединитель, выполненный в виде приборной блочной вилки. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц и импульсных сигналов. Соединитель применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется герметичное сочленение и устойчивость к воздействию внешних факторов.

Модификация с приёмкой «5» подтверждает соответствие изделия требованиям, предъявляемым к ответственным узлам аппаратуры. Сочетание герметичного корпуса, резьбовой фиксации и широкого температурного диапазона делает соединитель пригодным как для наземной, так и для бортовой радиоэлектронной аппаратуры.

Конструктивные особенности и расшифровка обозначения

Корпус соединителя имеет условный размер 27. Общее количество контактов — 7. Монтаж объёмный, с пайкой, внутренний. Покрытие контактов — химический никель. Сочленение резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильное соединение. Климатическое исполнение — УХЛ2.1.

Обозначение типа изделия расшифровывается следующим образом:

• 2РМГ — тип соединителя: герметичный приборный.
• 27 — условный размер корпуса.
• Б — блочный (приборный) корпус.
• 7 — число контактов.
• Ш — вид исполнения (с прямым патрубком или без).
• Е2 — исполнение.
• 2Б — теплостойкость до 200 градусов Цельсия, блочное исполнение без левой резьбы.

Технические характеристики

Соединитель выдерживает максимальное напряжение до 560–700 В. Ток на контакт составляет от 3 до 36 А в зависимости от конфигурации. Сопротивление изоляции — не менее 5000 МОм. Устройство устойчиво к вибрации в диапазоне от 1 до 5000 Гц с ускорением до 50g, к ударам с ускорением до 500g, к повышенной влажности 98 процентов при температуре плюс 40 градусов Цельсия и к низкому давлению до 10 в минус двенадцатой степени миллиметра ртутного столба.

Рабочий температурный диапазон исполнения УХЛ2.1 — от минус 60 до плюс 100, а в отдельных режимах до плюс 200 градусов Цельсия. Минимальная наработка составляет 1000 часов, количество сочленений-расчленений — до 500, срок хранения — 25 лет.

Применение и совместимость

Соединитель используется в блоках и узлах радиоэлектронной аппаратуры. Сочетается с кабельными розетками серии 2РМТ. Резьбовое сочленение с одношпоночной поляризацией обеспечивает надёжную фиксацию и правильную ориентацию контактов при монтаже. Герметичное исполнение позволяет применять изделие в условиях повышенной влажности, пониженного давления и интенсивных механических нагрузок.

Благодаря покрытию контактов химическим никелем и теплостойкости до 200 градусов Цельсия соединитель подходит для аппаратуры, работающей в расширенном температурном диапазоне. Приёмка «5» подтверждает пригодность изделия для ответственных применений.
