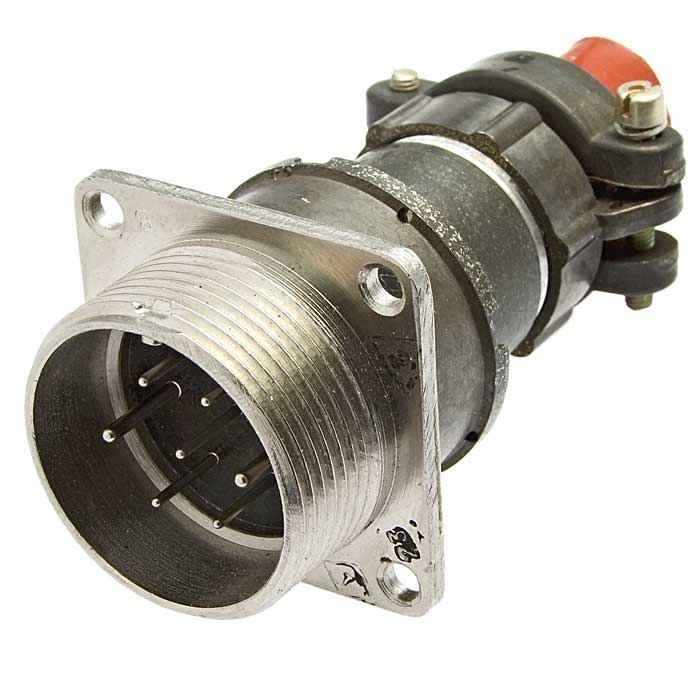

Назначение соединителя 2РМГД27Б7ШЕ2 «5»

2РМГД27Б7ШЕ2 «5» — это герметичная цилиндрическая низкочастотная приборная вилка с резьбовой фиксацией. Изделие предназначено для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Соединитель применяется там, где требуется надёжная коммутация в жёстких условиях эксплуатации: в герметичных системах, приборах и устройствах, работающих под воздействием вибрации, ударов, повышенной влажности, пониженного давления и широкого диапазона температур.

Вилка имеет блочный приборный корпус диаметром 27 мм и 7 контактов. Монтаж объёмный, выполняется пайкой со внутренней стороны. Покрытие контактов — химический никель, что обеспечивает стабильность переходного сопротивления и защиту от коррозии. Приёмка «5» подтверждает соответствие изделия установленным требованиям качества.

Подтверждённые технические особенности

• Максимальное рабочее напряжение — от 560 до 700 В.
• Ток на контакт — до 10 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих температур — от минус 60 °C до плюс 100 °C, для отдельных модификаций — до плюс 200 °C.
• Устойчивость к вибрации — до 5000 Гц при ускорении 50g.
• Устойчивость к ударам — до 500g.
• Влажность — 98 % при температуре плюс 40 °C.
• Пониженное давление — до 10 в минус двенадцатой степени мм рт. ст.
• Климатическое исполнение — УХЛ2.1.
• Наработка — не менее 1000 часов.
• Число сочленений-расчленений — до 500.

Конструкция и совместимость

Вилка сочленяется резьбовым способом с одношпоночной поляризацией. Ответными изделиями служат кабельные розетки 2РМДТ, выпускаемые по ТУ ГЕ0.364.126ТУ. Резьбовая фиксация и конструкция корпуса обеспечивают пылезащиту контактов, что важно при работе в загрязнённой или влажной среде. Блочный приборный корпус диаметром 27 мм рассчитан на монтаж в составе аппаратуры, а объёмный паяный монтаж даёт надёжное электрическое соединение, устойчивое к механическим нагрузкам.

Применение

Соединитель 2РМГД27Б7ШЕ2 «5» используется в герметичных системах для надёжного соединения в жёстких условиях. Типовые области применения включают приборы и устройства, где необходима стойкость к вибрации, ударам, перепадам давления и температуры. Изделие подходит для цепей постоянного, переменного и импульсного тока с указанными электрическими параметрами. Благодаря климатическому исполнению УХЛ2.1 и стойкости к влажности 98 % при плюс 40 °C вилка применима в аппаратуре, эксплуатируемой в сложных климатических зонах. Ресурс до 500 сочленений-расчленений и наработка не менее 1000 часов определяют область использования в составе ответственных, но обслуживаемых соединений.

Комплектация и сведения о товаре

Артикул изделия — 1320. Категория — 2РМГ. Производитель в предоставленных данных не указан. Гарантия, страна производства, комплектация и наличие в данных отсутствуют. Краткое описание из каталога не заполнено. Приёмка — «5».
