Назначение

2РМГД27Б19ШЕ2Б Уруссу «5» — герметичный цилиндрический электрический разъём серии 2РМГД, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Изделие применяется там, где требуется сохранение работоспособности соединения в условиях повышенной влажности, пыли и перепадов температур, то есть в составе промышленного, авиационного и специального оборудования.

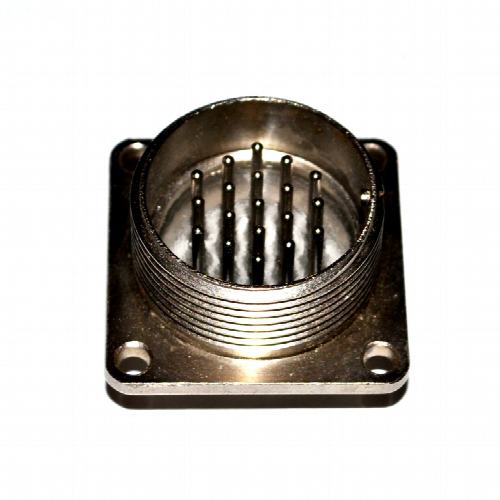

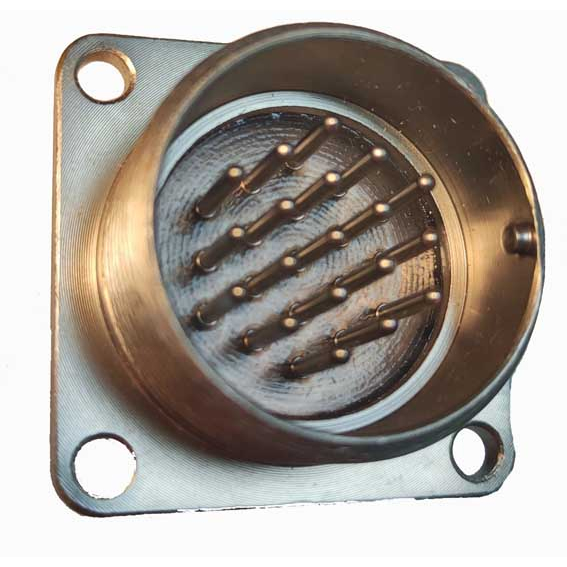

Разъём представляет собой блочную вилку с диаметром корпуса 27 мм и 19 контактами с сочетанием контактов 5. Контакты имеют серебряное покрытие, обеспечивающее стабильное переходное сопротивление и надёжный электрический контакт при многократных сочленениях.

Индекс «ШЕ2Б» в обозначении указывает на конструктивное исполнение с гайкой патрубка под неэкранированный кабель и угловой патрубок. Приёмка «5» подтверждает соответствие изделия установленным требованиям для применения в ответственных системах.

Подтверждённые особенности и характеристики

Конструктивно соединитель состоит из корпуса, изолятора и контактов. Герметичность обеспечивается в сочленённом состоянии, что позволяет использовать разъём в составе всеклиматического исполнения. Поляризация — одношпоночная; она исключает неправильное подключение ответной части.

• Диаметр корпуса: 27 мм.
• Число контактов: 19; сочетание контактов — 5.
• Покрытие контактов: серебро.
• Ток на контакт: от 3 до 36 А.
• Сопротивление контактов: до 2 мОм.
• Сопротивление изоляции: до 1000 МОм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия, для отдельных исполнений — до плюс 200 градусов Цельсия.
• Рабочее напряжение: до 700 В; частотный диапазон: до 3 МГц.
• Исполнение: всеклиматическое, с пылезащитой в соединённом состоянии.
• Приёмка: «5».
• Производитель: Уруссу.
• Артикул: 1313.

Применение и совместимость

Блочная вилка сочленяется резьбовым соединением с кабельными негерметичными розетками типа 2РМД. Такое сочетание позволяет строить герметичные приборные узлы, где герметичность обеспечивается со стороны блока, а кабельная часть остаётся негерметичной. Это удобно при монтаже и обслуживании: вилка закрепляется на корпусе прибора, а розетка устанавливается на кабеле.

Серия 2РМГД ориентирована на малогабаритные применения, поэтому разъём востребован в авиационной технике, промышленном оборудовании и специальных системах, где важны компактность, стойкость к климатическим воздействиям и надёжность соединения силовых и сигнальных цепей.

Обозначение Уруссу «5» связано с применением разъёма в составе ответственных систем и станций, где используются надёжные соединения в силовых или сигнальных цепях. Совместимость с ответными частями определяется типом 2РМД и типоразмером корпуса 27; при подборе ответной розетки следует учитывать число контактов 19, сочетание контактов 5 и исполнение патрубка.

Условия эксплуатации и монтажа

Разъём рассчитан на работу в широком температурном диапазоне и во всеклиматическом исполнении, что допускает его применение как в отапливаемых помещениях, так и на открытых объектах при условии сочленённого состояния. При монтаже важно обеспечить надёжное крепление вилки на корпусе изделия и правильную заделку кабеля в патрубке, поскольку герметичность разъёма проявляется именно в соединённом положении.

Одношпоночная поляризация упрощает сборку и снижает риск ошибки при подключении: ответная часть входит в единственно возможном положении. Серебряное покрытие контактов обеспечивает стабильное сопротивление до 2 мОм, а изоляция с сопротивлением до 1000 МОм снижает утечки и повышает помехоустойчивость цепей.

Таким образом, 2РМГД27Б19ШЕ2Б Уруссу «5» — это герметичная блочная вилка для ответственных соединений, рассчитанная на ток до 36 А на контакт, напряжение до 700 В и частоты до 3 МГц, применяемая в малогабаритных промышленных, авиационных и специальных системах совместно с розетками типа 2РМД.
