Назначение

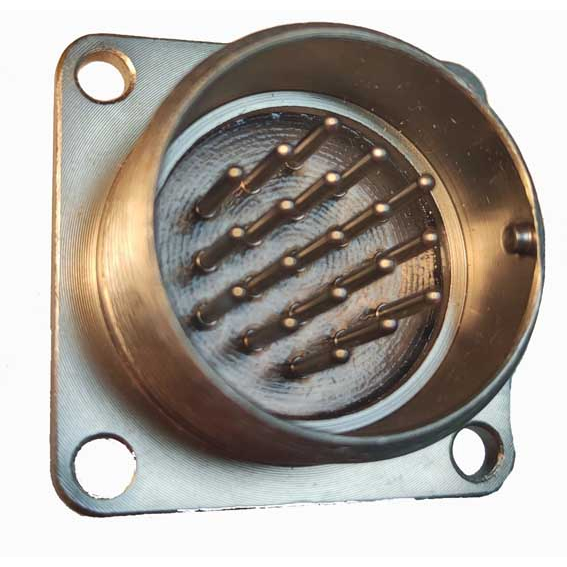

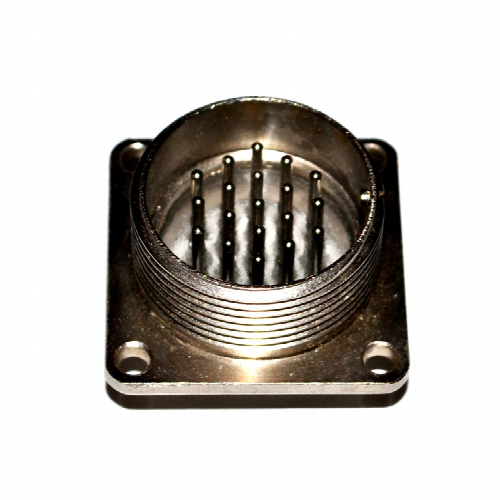

Разъём 2РМГД27Б19ШЕ2Б «5» (артикул 1314) — герметичный цилиндрический электрический соединитель циклического сочленения серии 2РМГ/2РМГД. Он предназначен для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсных токов. Изделие применяется в радиоэлектронном оборудовании и приборах, где требуется надёжное соединение при внутреннем монтаже.

Категория товара — 2РМГ. Производитель в предоставленных данных не указан. Для позиции указана приёмка «5».

Расшифровка обозначения и конструктивные особенности

Обозначение 2РМГД27Б19ШЕ2Б «5» описывает тип, размер корпуса, число контактов, исполнение и покрытие. Ниже приведены подтверждённые элементы маркировки.

• 2РМГД — тип соединителя, герметичный цилиндрический.
• 27 — условный размер корпуса, то есть диаметр.
• Б — блочный, или приборный, тип корпуса.
• 19 — количество контактов в разъёме.
• Ш — вилка, то есть штекерная часть.
• Е — покрытие контактов; в типовой серии 2РМГД это никель.
• 2 — класс теплостойкости, допускаемый рабочий диапазон температур до примерно плюс 200 °С в зависимости от условий применения и технических условий.
• Б в конце маркировки — блочный корпус без левой резьбы.
• «5» — приёмка, указанная в характеристиках VirtueMart.

Разъём выполнен в герметичном исполнении. Он имеет резьбовое соединение и одношпоночную поляризацию корпусов. Такая поляризация исключает нештатное включение, а резьбовое соединение обеспечивает надёжный контакт при вибрации.

Технические характеристики и условия эксплуатации

• Количество контактов: 19.
• Тип токов: постоянный, переменный с частотой до 3 МГц, импульсные токи.
• Максимальное рабочее напряжение и токовая нагрузка соответствуют значениям для серии 2РМГД27 с 19 контактами — порядка нескольких сотен вольт и амперов в сумме, в зависимости от сочетания контактов и технических условий.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Сопротивление контактов — единицы мОм.
• Рабочий диапазон температур: примерно от минус 60 °C до плюс 200 °C в зависимости от конкретных технических условий и модификации.
• Выдерживает повышенные механические воздействия: вибрацию, многократные удары, изменение давления и влажности.

Такие параметры делают соединитель пригодным для промышленных и бортовых применений, где важны стойкость к климатическим и механическим нагрузкам.

Применение

Чаще всего разъём 2РМГД27Б19ШЕ2Б «5» применяется в изделиях с внутренним монтажом. Климатическое исполнение УХЛ 3–4 позволяет использовать его в промышленных приборах, устройствах автоматики и измерительной технике. Он подходит для радиоэлектронного оборудования и приборов, работающих в цепях постоянного, переменного и импульсного тока.

Благодаря герметичному исполнению, резьбовому соединению и поляризации корпусов разъём обеспечивает стабильную коммутацию при вибрации, ударах и изменениях влажности. Это делает его пригодным для бортовых и промышленных систем, где требуется надёжное электрическое соединение с числом контактов 19.
