Назначение

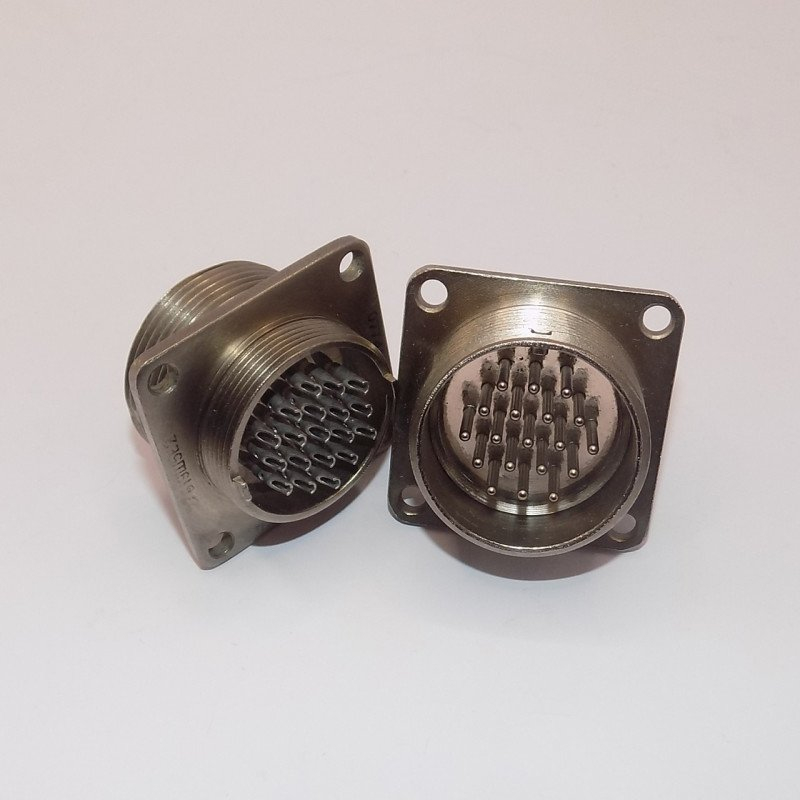

Соединитель 2РМГД27Б19ШЕ2 представляет собой герметичную цилиндрическую низкочастотную вилку приборного (блочного) типа. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также для передачи импульсных сигналов. Применяется в составе промышленного и приборного оборудования, где требуется надёжное электрическое соединение в условиях повышенных механических нагрузок и воздействия агрессивной среды.

Данный электросоединитель относится к категории 2РМГ и выпускается с приёмкой «5». Условное обозначение содержит информацию о типе корпуса, количестве контактов и виде покрытия контактных элементов.

Конструктивные особенности

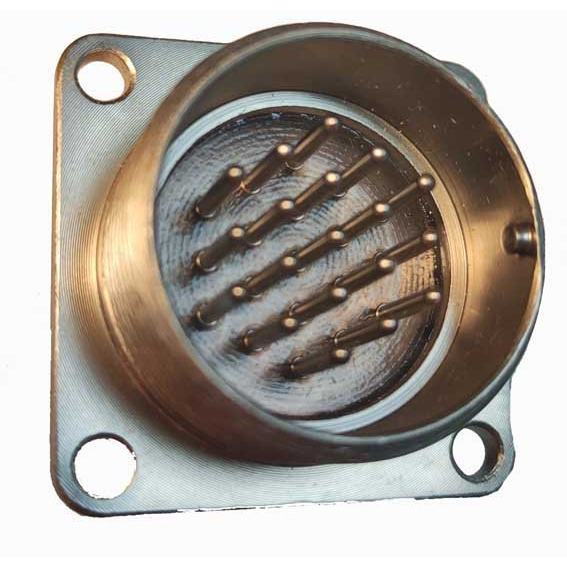

Вилка имеет условный размер корпуса 27 и оснащена 19 контактами. Сочетание резьбового сочленения с одношпоночной поляризацией исключает ошибку при подключении и обеспечивает стабильную фиксацию ответной части. Покрытие контактов — химникель (Е), что повышает коррозионную стойкость и сохраняет стабильное переходное сопротивление при длительной эксплуатации.

Соединитель сочленяется с кабельными розетками типа 2РМДТ по ТУ ГЕ0.364.126. Монтаж выполняется внутренний, объёмный, пайкой. Вилка может изготавливаться как без патрубка, так и с прямым патрубком — для экранированного или неэкранированного кабеля, что позволяет подобрать исполнение под конкретную схему прокладки проводов.

Электрические параметры

• Максимальное рабочее напряжение — до 560 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочий диапазон частот — от постоянного тока до 3 МГц.
• Утечка воздуха — не более 1,5 кгс/см².

Условия эксплуатации и надёжность

• Теплостойкость — до 200 °С.
• Виброустойчивость — диапазон 5–5000 Гц при ускорении до 50 g.
• Ударные нагрузки — до 500 g.
• Влажность — до 98 % при температуре +25 °С.
• Ресурс сочленений — до 500 циклов.
• Наработка — 1000 часов.

Применение

Благодаря герметичному исполнению и высокой стойкости к вибрации, ударам и влажности соединитель 2РМГД27Б19ШЕ2 востребован в промышленных и приборных системах, где предъявляются повышенные требования к надёжности электрических соединений. Климатическое исполнение УХЛ2.1 подтверждает возможность работы в умеренном и холодном климате при размещении в помещениях под навесом или внутри корпусов оборудования.

Типовые области применения включают измерительную и контрольную аппаратуру, блоки питания, системы автоматики и связи, а также другие устройства, в которых требуется герметичное соединение цепей с сохранением параметров при механических и климатических воздействиях. Приёмка «5» свидетельствует о повышенном уровне контроля качества и пригодности изделия для ответственных узлов.
