Назначение соединителя 2РМГД27Б19ШЕ2 «5»

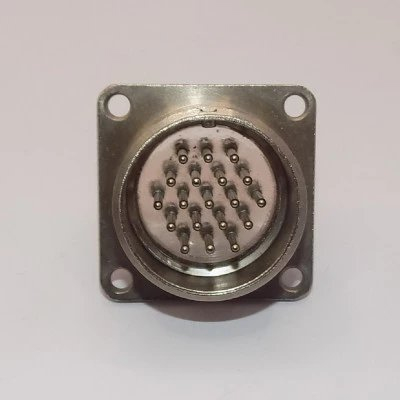

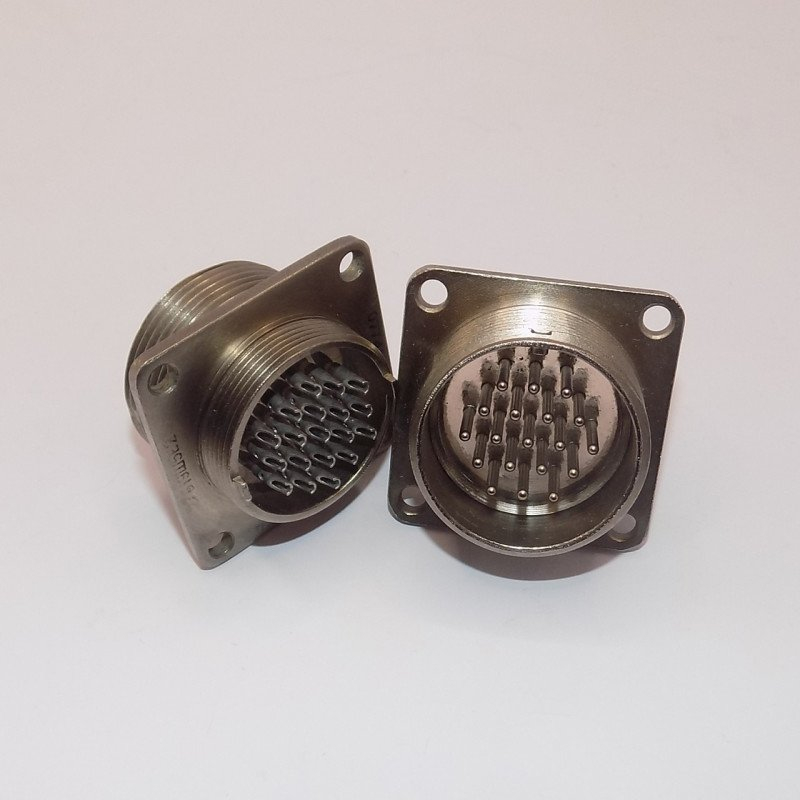

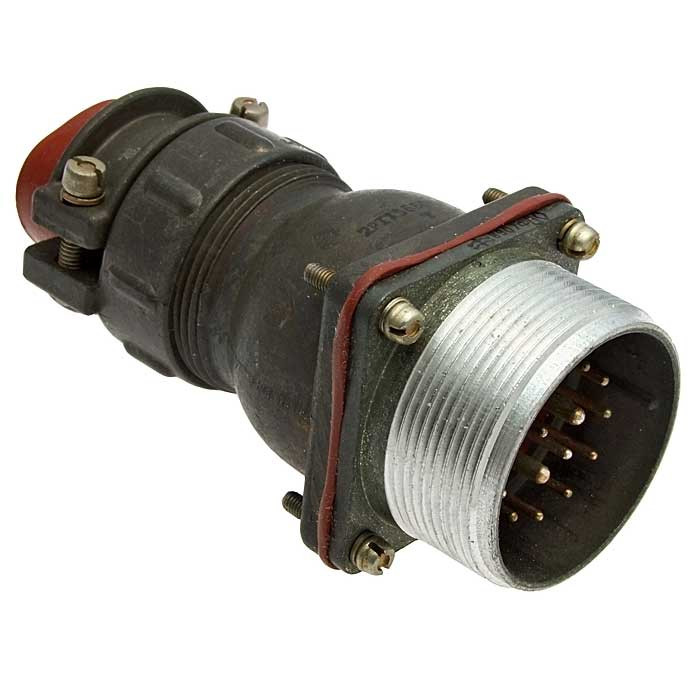

2РМГД27Б19ШЕ2 «5» — герметичный цилиндрический низкочастотный соединитель серии 2РМГД, выполненный в виде вилки блочного типа. Изделие предназначено для надёжного соединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры. Соединитель обеспечивает работу с постоянным и переменным током с частотой до 3 МГц, а также с импульсными сигналами.

Приёмка «5» подтверждает, что изделие изготовлено и испытано в соответствии с требованиями, предъявляемыми к данной категории приёмки. Артикул товара — 1311, категория — 2РМГ. Производитель в предоставленных данных не указан.

Подтверждённые технические особенности

Конструкция соединителя включает следующие характеристики: условный размер корпуса — 27, количество контактов — 19, диаметр контактов — 1 миллиметр. Контакты имеют покрытие никелем, что соответствует индексу Е2. Сочетание контактов обозначено как «5». Сопротивление изоляции составляет не менее 5000 мегаом. Утечка воздуха при перепаде давления до 1,5 килограмм-силы на квадратный сантиметр не допускается, что подтверждает герметичность изделия.

Климатическое исполнение — УХЛ2.1. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия либо до плюс 200 градусов Цельсия в зависимости от модификации. Срок сохраняемости — 25 лет. Минимальная наработка составляет от 1000 до 1500 часов, количество циклов сочленения-расчленения — до 500.

Условия эксплуатации

• Вибрация на частотах от 5 до 5000 герц с ускорением до 500 метров на секунду в квадрате (50g).
• Одиночные механические удары с ускорением до 5000 метров на секунду в квадрате (500g).
• Многократные механические удары с ускорением до 1000 метров на секунду в квадрате (100g).

Применение и конструктивные особенности

Корпус соединителя — блочный, что обозначено индексом «Б» в маркировке. Такое исполнение подходит для длинных линий, на что указывает индекс «Д». Изделие часто оснащается прямым патрубком для экранированного кабеля, что расширяет возможности его использования в составе кабельных сборок и блоков радиоэлектронной аппаратуры.

Соединитель применяется в узлах и блоках, где требуется герметичное соединение электрических цепей, устойчивое к воздействию вибрации, ударов и перепадов давления. Совокупность характеристик позволяет использовать его в аппаратуре, работающей в сложных климатических условиях в пределах указанного диапазона температур.
