Назначение соединителя

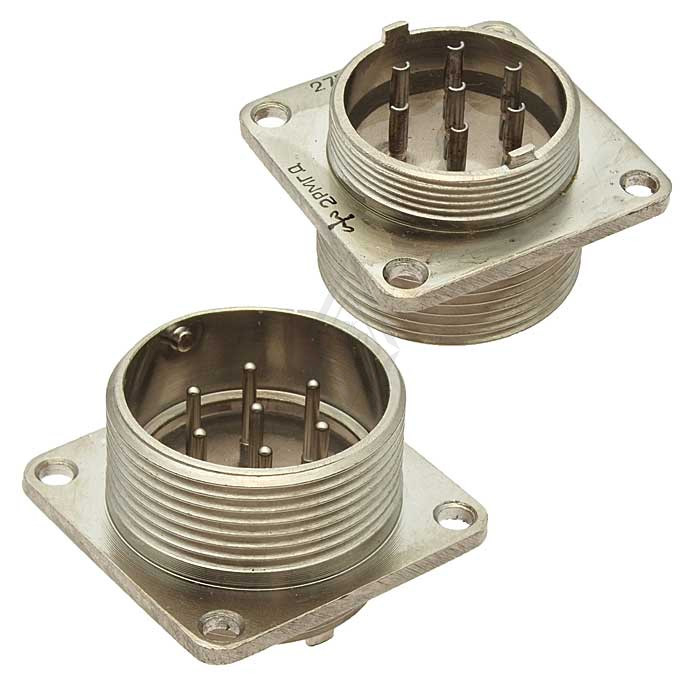

2РМГД27Б19ШЕ1 «5» — низкочастотный цилиндрический соединитель герметичного типа серии 2РМГД. Он предназначен для надежного соединения электрических цепей при повышенных требованиях к герметичности и виброустойчивости. Модель представляет собой приборную вилку с блочным корпусом, обозначенным индексом Б. Такое исполнение применяется в оборудовании, где важны стабильный контакт, стойкость к внешним воздействиям и сохранение рабочих параметров при изменении температуры и давления.

Артикул товара — 1308. Категория — 2РМГ. Производитель в представленных данных не указан.

Технические характеристики

Основные параметры

• Тип: низкочастотный цилиндрический соединитель герметичного типа.
• Серия: 2РМГД.
• Исполнение: приборная вилка с блочным корпусом (Б).
• Теплостойкость: до 100 °C, индекс 1.
• Посадочный диаметр: 27 мм.
• Количество контактов: 19.
• Диаметр контактов: 1,5 мм.
• Схема расположения контактов: 5.

Электрические параметры

• Максимальная токовая нагрузка на контакт: 7 А.
• Общая токовая нагрузка на соединитель: до 110 А.
• Рабочее напряжение: до 560 В переменного или постоянного тока.
• Сопротивление контакта: не более 0,0025 Ом.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая частота цепей: до 3 МГц, включая импульсные токи.

Условия эксплуатации

Соединитель рассчитан на работу в диапазоне температур от минус 60 °C до плюс 100 °C. При этом допускается перегрев контактов до плюс 180 °C. Изделие сохраняет работоспособность при пониженном давлении до 133,32·10−12 Па. Также заявлена устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением 490 м/с2, к механическим ударам до 5000 м/с2 и к линейному ускорению 2000 м/с2.

Ресурсные показатели включают минимальную наработку 1000 часов, 500 циклов сочленений-расчленений и срок сохраняемости 15 лет.

Применение и конструкция

Соединитель применяется в электрических цепях с частотой до 3 МГц, в том числе при передаче импульсных токов. Его используют в авиации, приборостроении и других отраслях, где предъявляются высокие требования к герметичности и виброустойчивости. Конструкция предусматривает резьбовую фиксацию сочлененного положения и исполнение без патрубка. Контакты выполнены извлекаемыми, их сечение — до 1 мм².

В характеристиках VirtueMart для данной позиции указана приемка «5». Это значение относится к товару 2РМГД27Б19ШЕ1 «5» с артикулом 1308.

Краткое резюме

Модель 2РМГД27Б19ШЕ1 «5» сочетает герметичное исполнение, 19 контактов диаметром 1,5 мм, посадочный диаметр 27 мм и теплостойкость до 100 °C. Она подходит для ответственных электрических соединений, где необходимы стойкость к вибрации, ударам, перепадам давления и широкому температурному диапазону. Приемка «5» отмечена в карточке товара.
