2РМГД27Б19Ш5Е2Б

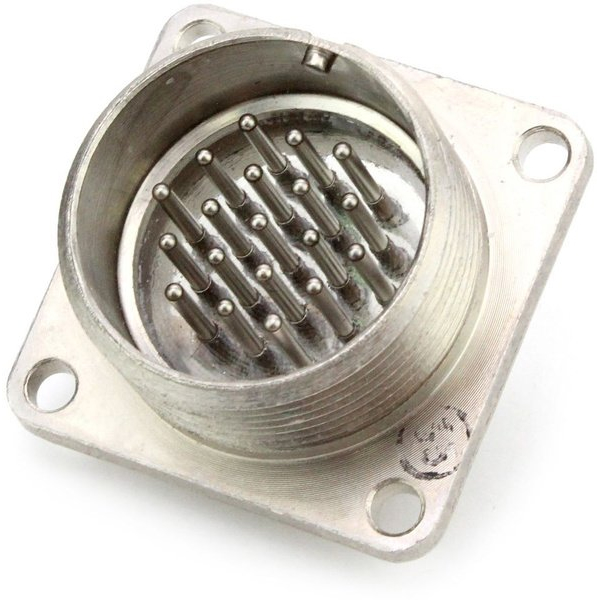

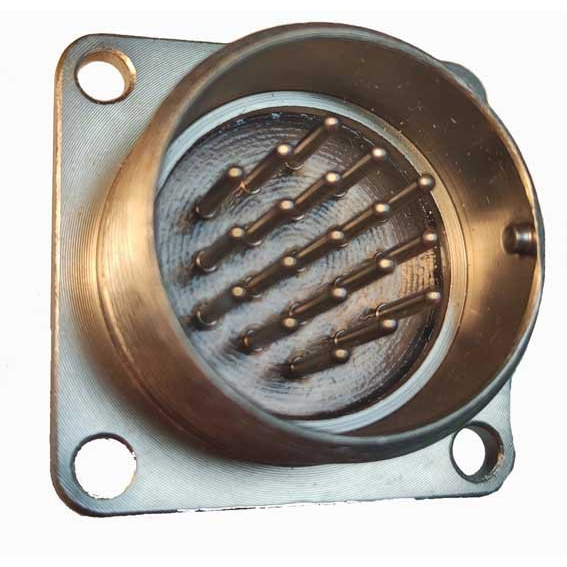

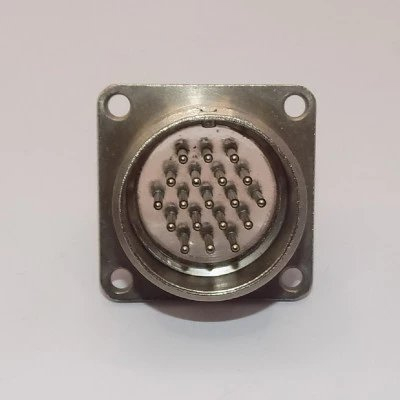

2РМГД27Б19Ш5Е2Б — это герметичная блочная (приборная) вилка низкочастотного цилиндрического соединителя.

Описание

Она предназначена для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсного тока. Сочленение происходит с кабельными розетками 2РМДТ по резьбовому типу с одношпоночной поляризацией корпусов. Используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Технические характеристики

Соединитель имеет 19 контактов, условный размер корпуса 27, монтаж внутренний пайкой с покрытием контактов химникелем. Максимальный ток на контакт — до 6 А, рабочее напряжение до 560 В (для 19 контактов). Климатическое исполнение УХЛ2.1, диапазон температур от -60°C до +100°C или +200°C (в зависимости от исполнения).

Условия эксплуатации

Выдерживает синусоидальную вибрацию 1–5000 Гц, механические удары до 5000 м/с² (500 g), повышенную влажность 98% при +40°C и пониженное давление до 1,34·10⁻¹⁰ Па. Минимальная наработка — 1000–1500 часов, количество сочленений-расчленений — 500, срок сохраняемости — 25 лет. Сопротивление изоляции не менее 5000 МОм.
