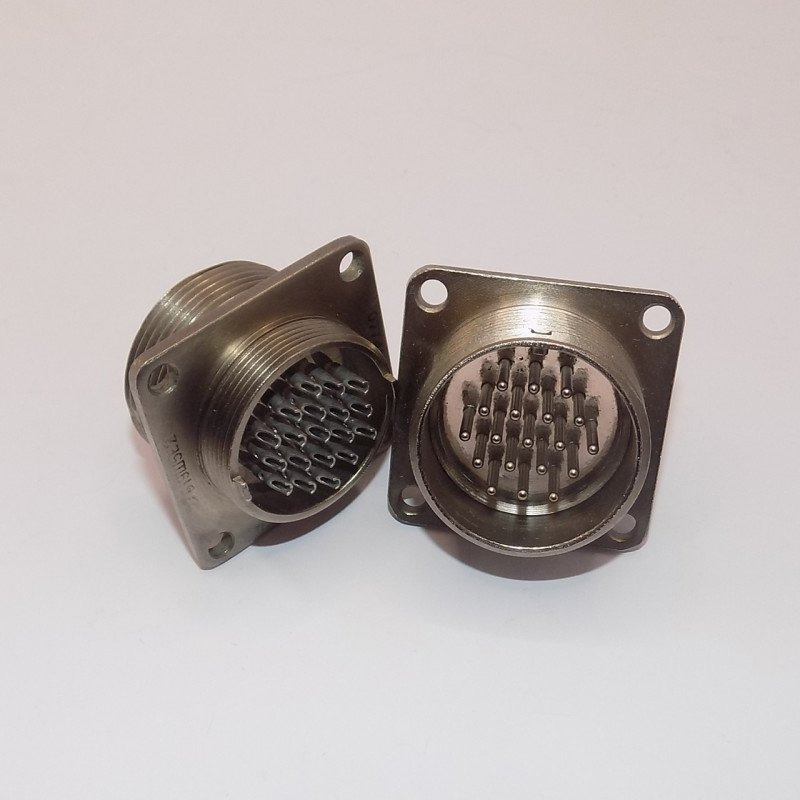

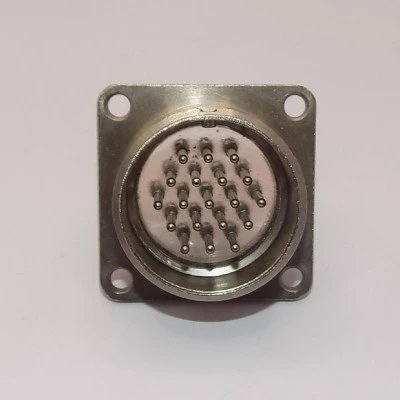

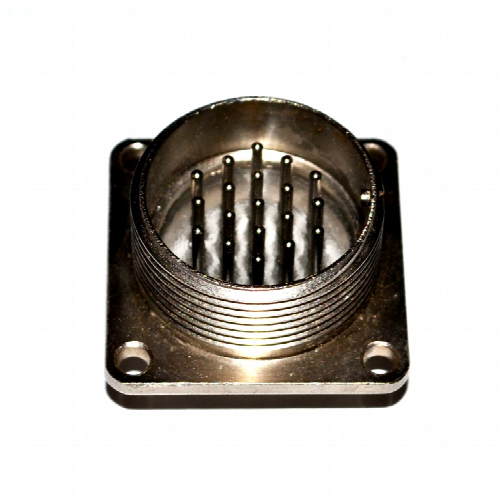

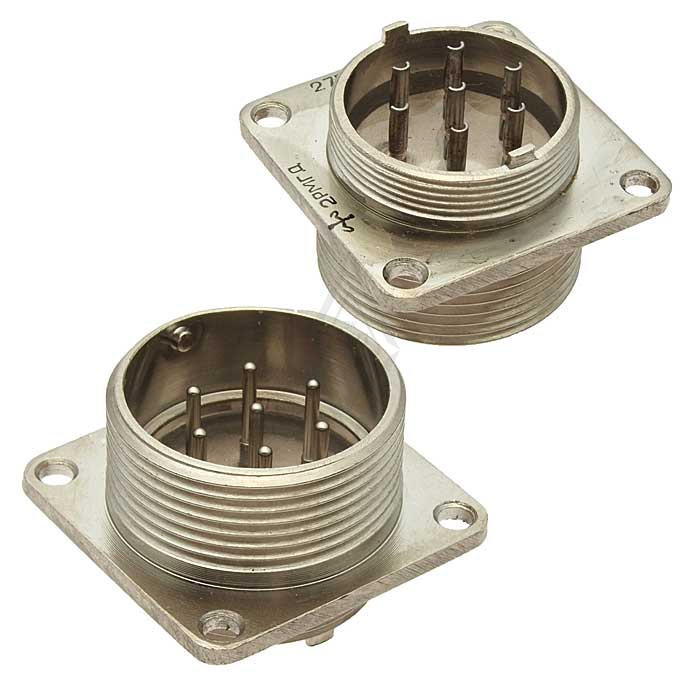

2РМГД27Б19Ш5Е2: герметичная блочная вилка для надежных электрических соединений

2РМГД27Б19Ш5Е2 — цилиндрический герметичный электрический соединитель серии 2РМГД, выполненный в виде блочной (приборной) вилки. Он применяется для разъемного подключения электрических цепей в составе радиоэлектронной, измерительной, промышленной и специальной аппаратуры, где важны устойчивость соединения, компактное размещение на панели и защита контактов от внешних воздействий.

Назначение соединителя

Вилка 2РМГД27Б19Ш5Е2 предназначена для работы в цепях постоянного, переменного и импульсного тока. Допускается эксплуатация в цепях переменного тока с частотой до 3 МГц, а предельное рабочее напряжение для соединителей данного типа может достигать 700 В — в зависимости от условий применения и требований технической документации.

Блочное исполнение позволяет устанавливать разъем непосредственно на корпус прибора, панель, блок или другое оборудование. В процессе подключения вилка образует разъемное соединение с совместимой кабельной розеткой, включая розетки серии 2РМДТ.

Расшифровка маркировки

Маркировка 2РМГД27Б19Ш5Е2 отражает конструктивные и эксплуатационные особенности изделия:

Соединитель имеет 19 контактов и относится к исполнению с контактами, покрытыми химическим никелем. Это покрытие используется для повышения стойкости контактов к внешним воздействиям и сохранения стабильных электрических характеристик при многократных соединениях.

Конструктивные особенности

2РМГД27Б19Ш5Е2 относится к герметичным цилиндрическим разъемам с резьбовой фиксацией. Резьбовое сочленение помогает надежно удерживать вилку и ответную часть в подключенном положении, что особенно важно при вибрациях, механических нагрузках и длительной работе оборудования. Поляризация корпусов выполнена одношпоночной, поэтому подключение осуществляется в заданном положении и снижает риск неправильного совмещения контактов.

Ключевые особенности конструкции:

• Блочный приборный корпус для монтажа на панель или корпус оборудования.

• Штыревые контакты вилочной части.

• 19 контактных позиций в сочетании контактов № 5.

• Герметичное цилиндрическое исполнение.

• Резьбовая фиксация соединенной пары.

• Одношпоночная поляризация корпуса.

• Химникелевое покрытие контактов.

• Объемный монтаж проводников методом пайки.

Рабочие условия и применение

Соединители 2РМГД рассчитаны на использование в климатическом исполнении УХЛ и могут применяться в аппаратуре, работающей в широком диапазоне температур. Для исполнения с индексом «2» указывается теплостойкость до +200 °C; в характеристиках изделия также приводится диапазон эксплуатации от −60 до +200 °C.

Разъем 2РМГД27Б19Ш5Е2 подходит для применения в следующих задачах:

• Подключение внутренних и внешних электрических цепей приборов.

• Создание разъемных соединений в блоках радиоэлектронной аппаратуры.

• Монтаж измерительных комплексов, систем управления и автоматики.

• Использование в оборудовании с требованиями к механической прочности и надежной фиксации разъема.

• Организация многоконтактного соединения между корпусом прибора и кабельной линией.

При подборе ответной части необходимо учитывать не только серию соединителя, но и условный размер корпуса, схему расположения контактов, тип сопрягаемой части, способ монтажа и требования конкретной аппаратуры. Правильное согласование этих параметров обеспечивает корректное сочленение и стабильную работу электрической цепи.
