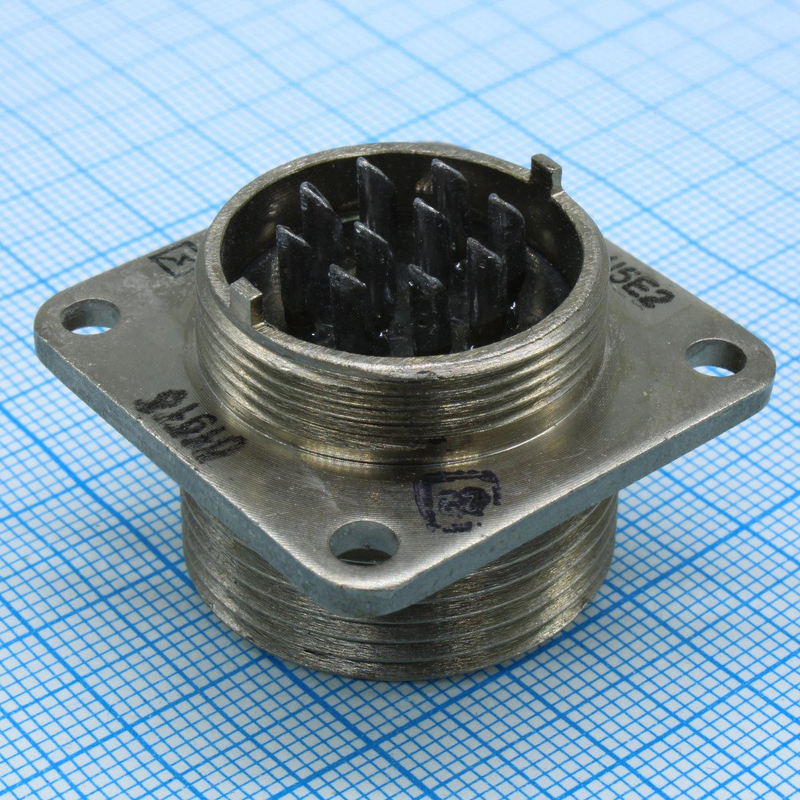

Назначение разъёма 2РМГД24БПН10ШЕ2

Обозначение 2РМГД24БПН10ШЕ2 «Эльбрус‑5» относится к цилиндрическому электрическому разъёму серии 2РМГ с резьбовым много‑контактным соединением. Это не обозначение вычислительного комплекса «Эльбрус», а маркировка соединителя, применяемого в составе радиоэлектронной аппаратуры, в том числе в вычислительных комплексах «Эльбрус» и других системах отечественного производства.

Разъём предназначен для работы в электрических цепях постоянного и переменного тока. Его основная задача — соединение блочной (печатной) и кабельной частей, то есть подключение кабелей к платам или блокам электроники с обеспечением надёжного и стабильного электрического контакта.

Расшифровка условно‑буквенного кода

Маркировка изделия построена по условно‑буквенному принципу, принятому для данной серии соединителей. Ниже приведено назначение основных элементов обозначения.

• 2РМГ — серия цилиндрических разъёмов с резьбовым соединением.
• Д — модификация корпуса или исполнение, часто связанное с диаметром и габаритами.
• 24 — количество контактов в разъёме.
• БПН — тип блочной части, рассчитанной на печатную плату, с неэкранированным кабельным выводом.
• 10 — условный номер позиции или группы в конструкции, который может указывать на тип поляризации или ключирование.
• ШЕ2 — обозначение ряда и типоразмера, а также исполнения, включая наличие шпонки‑поляризации и защитного элемента.

Такая структура кода позволяет однозначно определить тип соединителя, число контактов и исполнение блочной части ещё до обращения к конструкторской документации.

Подтверждённые особенности и применение

Разъёмы данной серии рассчитаны на работу в цепях постоянного и переменного тока с частотой до единиц мегагерц. Они обеспечивают стабильное сопротивление контактов и помехоустойчивость при передаче сигналов и питающих напряжений.

Контакты обычно выполняются с покрытием из серебра или серебросодержащих материалов. Это снижает переходное сопротивление и повышает долговечность при многократных включениях и отключениях.

В составе вычислительного комплекса «Эльбрус» подобные разъёмы применяются для межблочного соединения модулей: процессоров, памяти, интерфейсов ввода‑вывода. Резьбовая фиксация обеспечивает защиту от самопроизвольного разъединения и надёжный монтаж в стационарных условиях и в аппаратных стойках.

Изделие вписывается в конструкцию аппаратуры, ориентированной на тяжёлые условия эксплуатации и длительный срок службы. Приемка изделия — «5», что подтверждает его соответствие установленным требованиям качества для данной категории продукции.

Эксплуатационные свойства

Ключевыми эксплуатационными свойствами соединителя являются резьбовое соединение частей, устойчивость к вибрационным и механическим воздействиям, а также сохранение параметров контакта при длительной работе. Резьбовая фиксация препятствует ослаблению соединения и случайному размыканию цепи.

Для точной расшифровки параметров именно по техническим условиям или конструкторско‑технологическому заданию «Эльбрус‑5» следует уточнить, требуются ли только электрические характеристики (токи, напряжения, климатические условия) или дополнительно габаритный чертёж‑аналог.
