Назначение соединителя

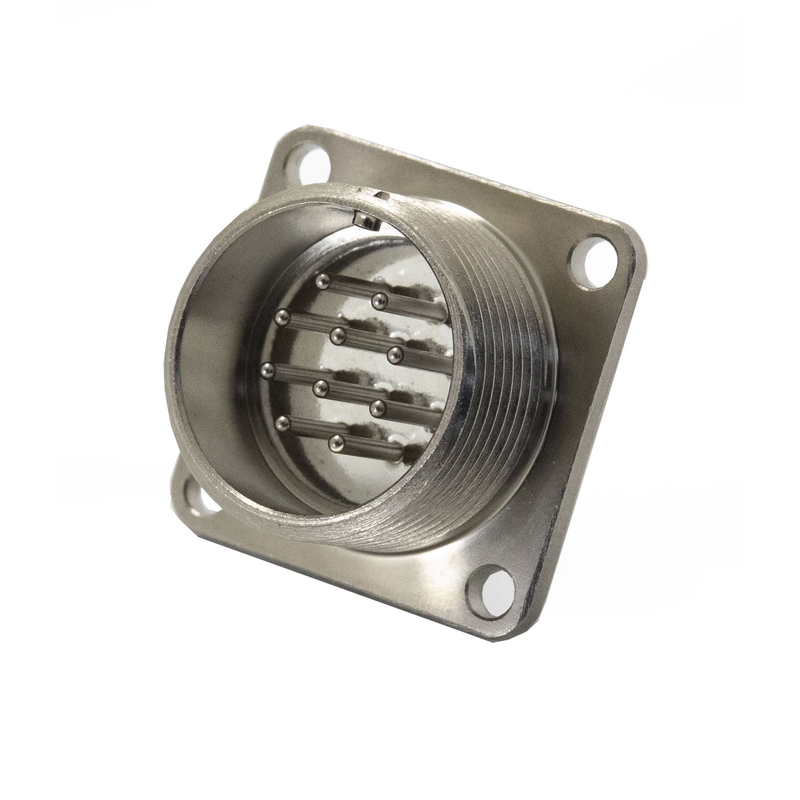

2РМГД24БПЭ10ШЕ2 «5» — герметичная блочная (приборная) вилка цилиндрического разъёма серии 2РМГД. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Применяется как приборная часть разъёмного соединения, устанавливаемая непосредственно на корпус радиоэлектронного или контрольно-измерительного прибора.

Вилка сочленяется с кабельными розетками типа 2РМДТ, образуя разъёмное соединение между блоками аппаратуры и присоединяемым экранированным кабелем. Исполнение «5» соответствует приёмке по категории «5».

Расшифровка обозначения

• 2РМГД — тип соединителя: герметичный, для длинных линий.
• 24 — условный размер корпуса, посадочный диаметр 24 миллиметра.
• Б — блочный (приборный) вид корпуса.
• ПЭ — прямой патрубок для экранированного кабеля.
• 10 — количество контактов диаметром 1,5 миллиметра.
• Ш — вилка.
• Е — покрытие контактов химникелем.
• 2 — теплостойкость до 200 градусов Цельсия.

Технические характеристики

Соединитель выдерживает максимальное рабочее напряжение до 560–700 вольт и обеспечивает ток до 8 ампер на контакт. Сопротивление контакта составляет не более 10 миллиом, сопротивление изоляции — не менее 5000 мегаом в нормальных условиях.

Минимальная наработка изделия составляет 1000–1500 часов при 500 сочленениях-расчленениях. Срок сохраняемости — от 15 до 25 лет.

Условия эксплуатации

Вилка работоспособна при температурах от минус 60 градусов Цельсия, при относительной влажности до 98 процентов и температуре плюс 25 градусов Цельсия, а также при пониженном давлении до 1,33·10⁻¹⁰ паскаля.

Изделие выдерживает воздействие вибрации в диапазоне от 5 до 5000 герц с ускорением до 490–500 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате и многократные удары с ускорением до 1000 метров на секунду в квадрате.

Область применения

Благодаря герметичному исполнению и стойкости к широкому набору механических и климатических факторов вилка применяется в радиоэлектронных и контрольно-измерительных приборах, где требуется надёжная коммутация цепей через экранированный кабель. Прямой патрубок ПЭ обеспечивает удобное присоединение экранированного кабеля и сохранение экранирования линии.

Теплостойкость до 200 градусов Цельсия и покрытие контактов химникелем позволяют использовать соединитель в аппаратуре, работающей в условиях повышенных температур и требующей стабильного переходного сопротивления контактов.

Комплектация и совместимость

Вилка сочленяется с кабельными розетками типа 2РМДТ. Сведения о комплектации, стране производства, гарантии и наличии в предоставленных данных не указаны. Артикул изделия — 1303, категория — 2РМГ.
