Назначение соединителя 2РМГД24Б19Ш1Е2

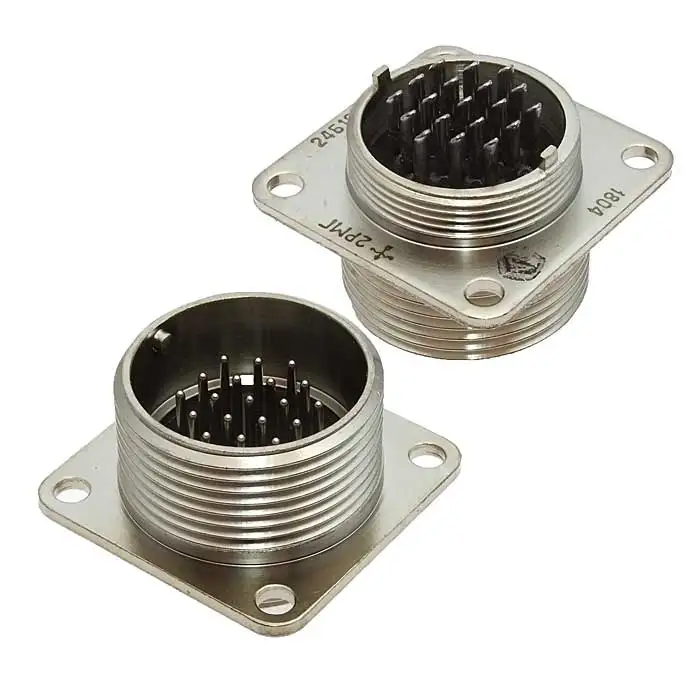

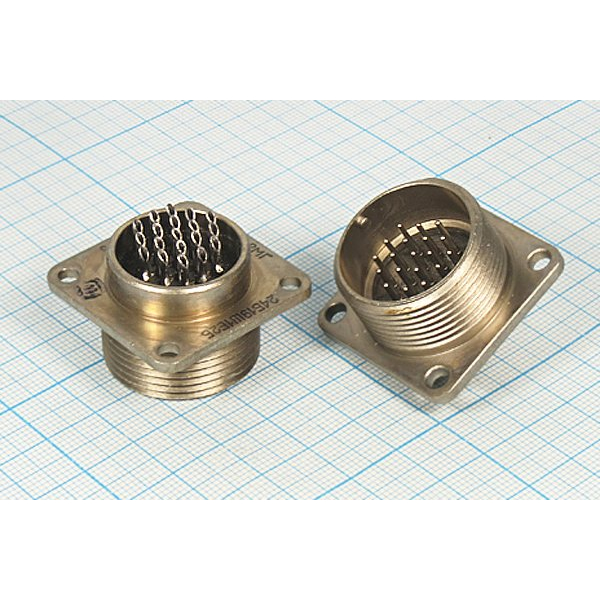

2РМГД24Б19Ш1Е2 — это герметичный цилиндрический низкочастотный соединитель российского типоразмера 2РМГ, выполненный в виде вилки блочного (приборного) исполнения. Изделие предназначено для коммутации электрических цепей постоянного, переменного и импульсного тока, а также для передачи сигналов с частотой до примерно 3 МГц. Такой диапазон делает соединитель пригодным как для цепей питания, так и для низкочастотных сигнальных линий.

Основная область применения — внутренний монтаж в приборах и устройствах. Соединитель устанавливается в радиоэлектронной аппаратуре, контрольно-измерительных приборах, промышленной и военной технике. Герметичное исполнение корпуса позволяет использовать его в условиях повышенной влажности, пониженного давления и интенсивных вибрационных нагрузок.

Расшифровка обозначения 2РМГД24Б19Ш1Е2

Маркировка соединителя построена по стандартной схеме российских цилиндрических разъёмов и содержит полную информацию о конструкции и исполнении изделия:

• 2РМГ — тип соединителя: цилиндрический герметичный низкочастотный;
• Д — исполнение корпуса, соответствующее данному типоразмеру серии;
• 24 — условный размер корпуса;
• Б — корпус блочный (приборный) без левой резьбы;
• 19 — количество контактов (19 штырьков);
• Ш — вилка (штекер), то есть ответная часть с контактными штырями;
• 1 — сочетание контактов: все контакты одного диаметра;
• Е — покрытие контактов: химический никель;
• 2 — теплостойкость до +200 °C.

Таким образом, каждая позиция маркировки подтверждает конкретную конструктивную особенность: число контактов, их тип, вид покрытия и температурный класс изделия.

Технические особенности и подтверждённые характеристики

Соединитель рассчитан на работу в широком диапазоне температур: примерно от −60 до +200 °C. Исполнение с индексом теплостойкости 2 обеспечивает сохранение рабочих свойств при нагреве до +200 °C, что важно для аппаратуры, подверженной тепловым нагрузкам. Конструкция обладает высокой вибропрочностью, устойчивостью к пониженному давлению и высокой влажности.

Электрические параметры изделия следующие: максимальное рабочее напряжение — до примерно 560 В (амплитудное значение), максимальный ток на один контакт — порядка 4 А, сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм, предельная частота сигнала — до около 3 МГц.

Покрытие контактов химическим никелем повышает стойкость к коррозии и износу при многократных сочленениях. Все 19 контактов имеют одинаковый диаметр, что упрощает монтаж и подбор проводов.

Конструкция, монтаж и применение

Корпус вилки — блочный (приборный), без левой резьбы, что соответствует монтажу на панели прибора. Соединение с ответной розеткой 2РМ(Т) герметизируется резьбовым соединением: фиксация выполняется резьбовой муфтой. Одношпоночная поляризация корпусов исключает неправильное включение и обеспечивает однозначную ориентацию ответных частей.

Монтаж контактов — объёмный, пайкой проводов непосредственно в контактные гнезда. Вилка может поставляться как с прямым патрубком для экранированного или неэкранированного кабеля, так и без патрубка, в зависимости от модификации. Это позволяет применять соединитель в схемах с экранированными линиями, где требуется защита от помех, и в обычных кабельных сборках.

Благодаря герметичности, широкому температурному диапазону и стойкости к внешним воздействиям, 2РМГД24Б19Ш1Е2 подходит для ответственных узлов радиоэлектронной аппаратуры, измерительной техники и промышленных систем, где требуется надёжная и долговечная коммутация цепей питания и низкочастотных сигналов. Артикул изделия — 1300, категория — 2РМГ. Производитель в предоставленных данных не указан.
