Назначение соединителя 2РМГД24Б10ШЕ2Б «5»

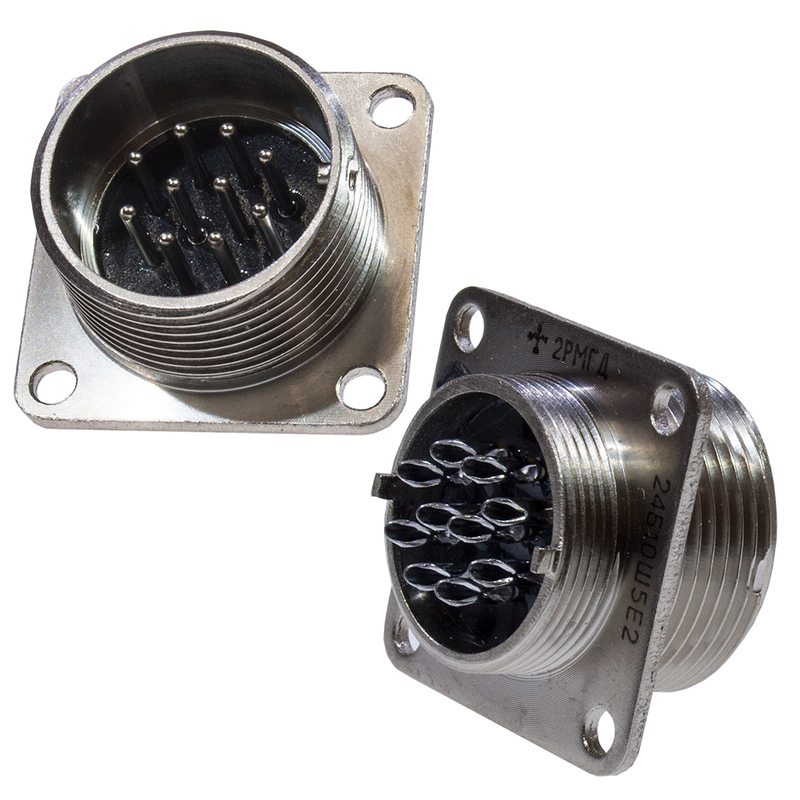

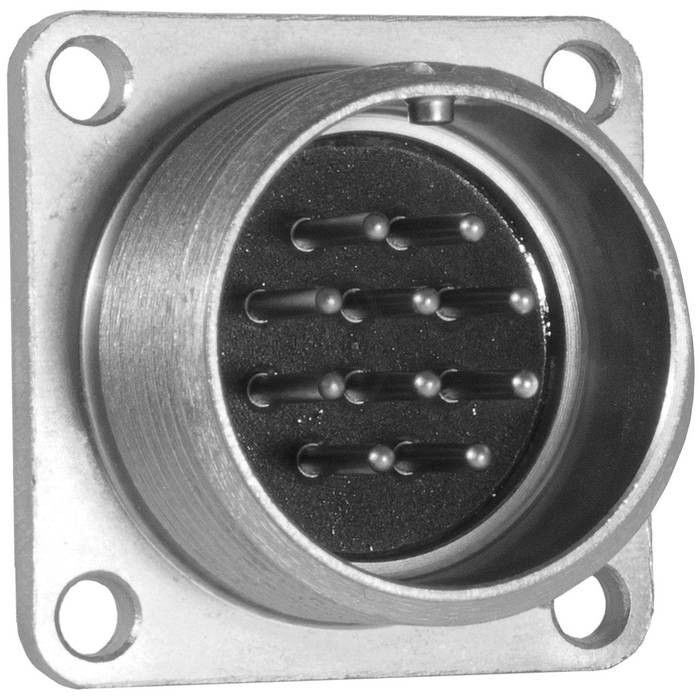

2РМГД24Б10ШЕ2Б «5» — герметичный низкочастотный цилиндрический соединитель российского производства, выпускаемый по техническим условиям ТУ ГЕ0.364.140. Изделие представляет собой приборную блочную вилку, предназначенную для внутреннего монтажа и обеспечения надёжного электрического соединения цепей в составе радиоэлектронной аппаратуры, узлов и блоков.

Конструкция рассчитана на пайку со стороны внутреннего монтажа и не имеет патрубка. Фиксация сочленённого положения выполняется резьбовым способом, что исключает самопроизвольное расчленение под воздействием вибрации и ударов. Герметичное исполнение позволяет применять соединитель в условиях повышенной влажности и других неблагоприятных факторов внешней среды.

Модификация с приёмкой «5» поставляется в соответствии с требованиями, предъявляемыми к изделиям данной категории, что подтверждает её пригодность для ответственных применений.

Подтверждённые технические характеристики

Основные электрические и эксплуатационные параметры изделия приведены ниже.

• Количество контактов — 10.
• Диаметр контактов — 1,5 мм.
• Допустимый ток — до 8 А на контакт.
• Рабочее напряжение — до 560 В постоянного, переменного тока частотой до 3 МГц или импульсного тока.
• Сопротивление контакта — не более 10 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Покрытие контактов — химникель.
• Наработка на отказ — не менее 1000 часов.
• Число циклов соединений-расчленений — не менее 500.
• Срок сохраняемости — от 15 до 25 лет.

Указанные значения относятся к нормальным условиям эксплуатации и подтверждаются техническими условиями производителя.

Условия эксплуатации и устойчивость к воздействиям

Соединитель сохраняет работоспособность при интенсивных механических и климатических нагрузках, что делает его пригодным для применения в аппаратуре, работающей в тяжёлых условиях.

Механические воздействия

• Вибрация в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате.
• Одиночные удары с ускорением до 5000 метров на секунду в квадрате.
• Многократные удары с ускорением до 1000 метров на секунду в квадрате.
• Линейное ускорение до 2000 метров на секунду в квадрате.

Климатические условия

Диапазон рабочих температур составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, а для отдельных модификаций — до плюс 200 градусов Цельсия. Климатическое исполнение — УХЛ2.1.

Применение и конструктивные особенности

2РМГД24Б10ШЕ2Б «5» применяется в радиоэлектронной аппаратуре, узлах и блоках, где требуется герметичное соединение электрических цепей при внутреннем монтаже. Резьбовая фиксация обеспечивает стабильность контакта при механических нагрузках, а покрытие контактов химникелем повышает их коррозионную стойкость и долговечность.

Вилочная часть блочного типа устанавливается непосредственно на прибор или блок, что упрощает компоновку аппаратуры. Отсутствие патрубка ориентирует изделие на внутренний монтаж, при котором соединитель защищён корпусом устройства.

Сочетание десяти силовых контактов, высокой стойкости к вибрации и ударам, широкого температурного диапазона и герметичного исполнения позволяет использовать соединитель в ответственных системах, включая бортовую и промышленную аппаратуру.
