Назначение разъёма 2РМГД24Б10ШЕ2Б «5»

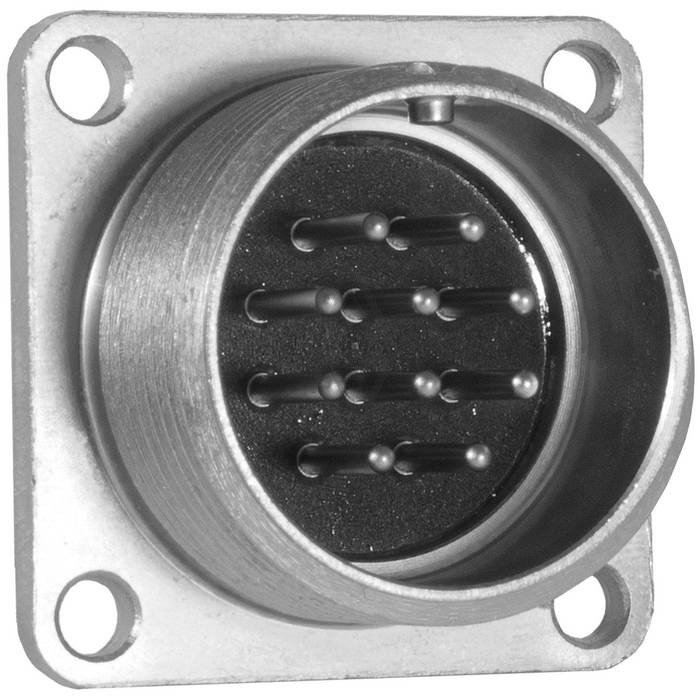

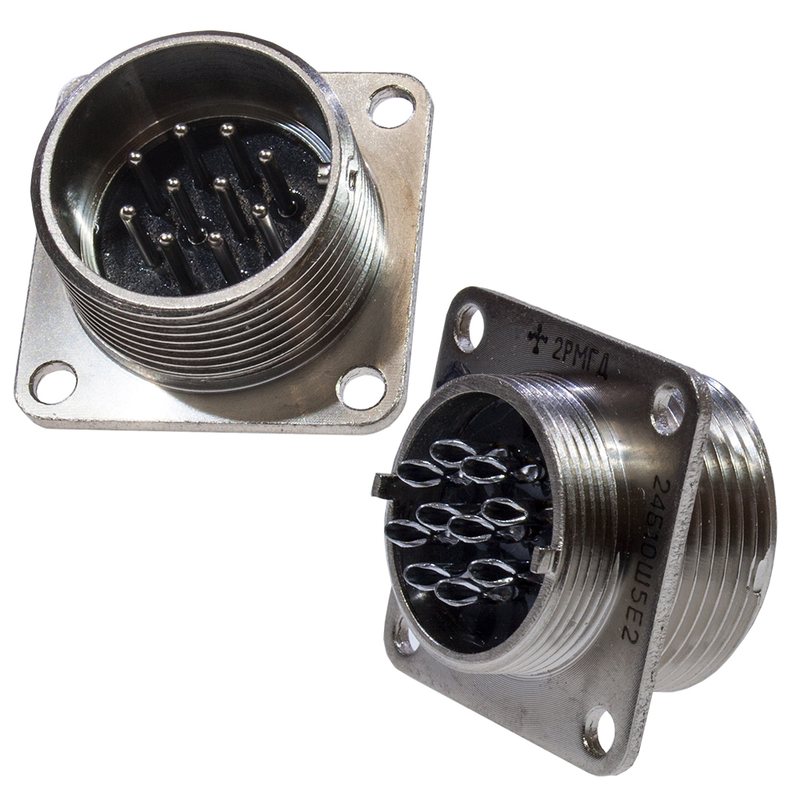

2РМГД24Б10ШЕ2Б «5» — это герметичный цилиндрический низкочастотный разъём серии 2РМГД, выполненный в виде приборной блочной вилки. Изделие предназначено для надёжного электрического соединения цепей в составе радиоэлектронной аппаратуры и других технических устройств, где требуется стабильная передача сигнала и питания при воздействии неблагоприятных внешних факторов.

Конструкция разъёма рассчитана на эксплуатацию в условиях повышенной влажности, вибрации, ударных нагрузок и перепадов температуры. Герметичное исполнение позволяет использовать изделие в узлах, к которым предъявляются повышенные требования по защите от проникновения влаги и загрязнений.

Подтверждённые технические характеристики

Основные параметры разъёма определяются его конструктивным исполнением и материалами контактной группы. Ниже приведены характеристики, заявленные для данной модели.

• Количество контактов — 10.
• Диаметр контактов — 1,5 мм.
• Посадочный диаметр корпуса — 24 мм.
• Максимальное рабочее напряжение — 560 В переменного или постоянного тока.
• Ток на один контакт — до 8 А, суммарный ток — до 48 А.
• Рабочий диапазон частот — до 3 МГц.
• Сопротивление контакта — не более 10 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Теплостойкость — до 200 °C.
• Климатическое исполнение — УХЛ2.1.
• Диапазон рабочих температур — от минус 60 °C до плюс 100 °C или до плюс 200 °C.
• Допустимая влажность — до 98 % при температуре плюс 40 °C.
• Вибрационные нагрузки — диапазон от 1 до 5000 Гц при ускорении до 490 метров на секунду в квадрате.
• Одиночные удары — до 5000 метров на секунду в квадрате.
• Линейное ускорение — до 2000 метров на секунду в квадрате.
• Минимальная наработка — 1000 часов.
• Количество сочленений и расчленений — до 500 циклов.

Конструктивные особенности и индексы обозначения

В обозначении модели заложена информация о конструктивных особенностях изделия. Индекс «Е» указывает на никелевое покрытие контактов. Индекс «Б» означает блочный тип корпуса без патрубка. Разъём не имеет левой резьбы и подходит для монтажа кабеля. Резьбовая фиксация обеспечивает надёжное удержание ответной части при эксплуатации в условиях вибрации и механических воздействий.

Приборная блочная вилка монтируется непосредственно на корпус прибора или блока аппаратуры, что упрощает компоновку и обслуживание соединения. Герметичное исполнение корпуса защищает контактную группу от внешней среды.

Применение и условия эксплуатации

Разъём применяется в узлах радиоэлектронной аппаратуры для соединения длинных электрических цепей. Он востребован в тех случаях, когда требуется передача питания и низкочастотных сигналов при значительных механических и климатических нагрузках. Благодаря стойкости к вибрации, ударам и линейному ускорению изделие подходит для аппаратуры, работающей в подвижных и наземных условиях.

Климатическое исполнение УХЛ2.1 допускает эксплуатацию при температуре от минус 60 °C до плюс 100 °C, а для теплостойкого варианта — до плюс 200 °C. Влажность до 98 % при плюс 40 °C не нарушает работоспособность разъёма. Ресурс по количеству циклов сочленения и расчленения составляет до 500, а минимальная наработка — 1000 часов, что определяет область применения изделия в составе ответственных, но обслуживаемых соединений.

Приёмка и обозначение «5»

В характеристиках VirtueMart указана приёмка «5». Это означает, что изделие относится к категории продукции с приёмкой «5» в соответствии с принятой системой обозначений. Данный признак подтверждает, что разъём прошёл установленные для этой категории приёмочные процедуры и может использоваться в аппаратуре, где предъявляются соответствующие требования к надёжности и качеству комплектующих.

Артикул изделия — 1298. Категория — 2РМГ. Производитель в предоставленных данных не указан.
