Назначение соединителя 2РМГД24Б10ШЕ2 «5»

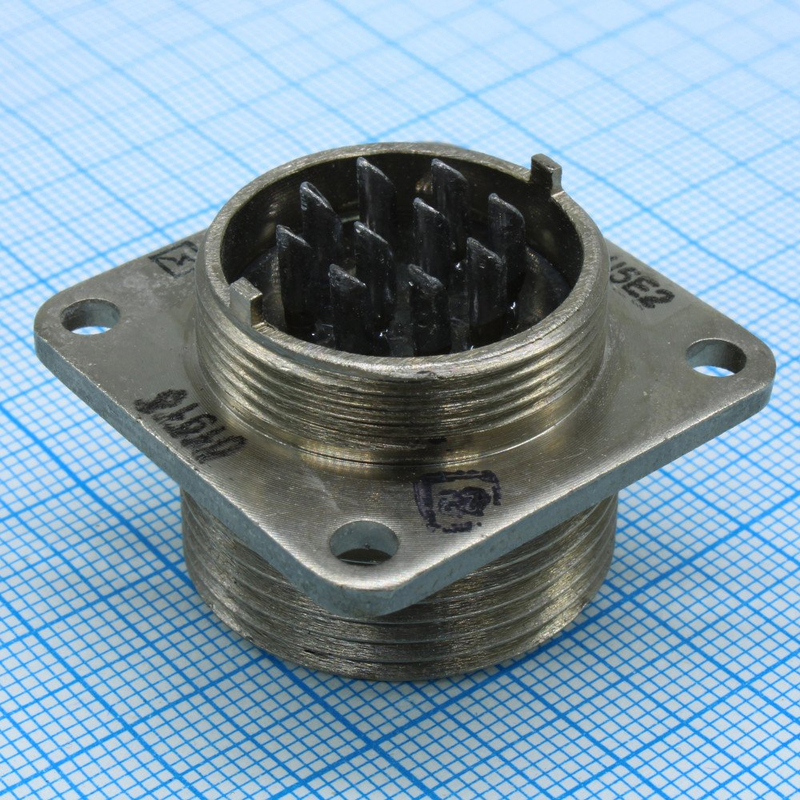

2РМГД24Б10ШЕ2 «5» — это герметичная блочная (приборная) вилка из серии низкочастотных цилиндрических соединителей 2РМГД. Изделие предназначено для коммутации электрических цепей постоянного, переменного и импульсного тока в радиоэлектронной аппаратуре. Применение охватывает как наземные, так и бортовые условия эксплуатации, где требуется устойчивость к вибрации, ударам, перепадам давления и широкому диапазону температур.

Конструкция вилки рассчитана на резьбовую фиксацию ответной части и монтаж пайкой. Посадочный диаметр составляет 24 мм, исполнение — без патрубка. Климатическое исполнение УХЛ2.1 подтверждает пригодность для работы в умеренном и холодном климате при размещении под навесом или внутри аппаратуры.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного соединителя. Они определяют электрические и эксплуатационные возможности изделия.

• Количество контактов — 10.
• Диаметр контактов — 1,5 мм.
• Рабочее напряжение — до 560 В.
• Максимальная токовая нагрузка — 8 А на контакт.
• Сопротивление контакта — не более 10 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Диапазон рабочих температур — от минус 60 °C до плюс 200 °C, с учётом перегрева контактов — до плюс 180 °C.
• Покрытие контактов — химникель.
• Приёмка — «5».

Устойчивость к внешним воздействиям

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц при ускорении 490 м/с². Механические удары: одиночные — до 5000 м/с², многократные — до 1000 м/с². Линейное ускорение — до 2000 м/с².

Работоспособность сохраняется при пониженном давлении до 133,32 умноженное на 10 в минус двенадцатой степени Паскаля. Заявленная наработка на отказ — не менее 1000 часов при 500 циклах сочленения-расчленения. Срок сохраняемости составляет от 15 до 25 лет.

Применение и конструктивные особенности

Вилка применяется в радиоэлектронной аппаратуре для цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Резьбовая фиксация обеспечивает надёжное механическое удержание соединения при вибрационных и ударных нагрузках, а пайка контактов даёт стабильный электрический переход с низким сопротивлением.

Исполнение УХЛ2.1 и герметичная конструкция позволяют использовать изделие в условиях пониженного давления и расширенного температурного диапазона. Посадочный диаметр 24 мм и отсутствие патрубка упрощают установку в приборных блоках и корпусах, рассчитанных на соответствующий монтажный размер.

Серия 2РМГД относится к низкочастотным цилиндрическим соединителям, что определяет её типовое применение в жгутах и кабельных сборках радиоэлектронных устройств. Контакты с покрытием химникель устойчивы к коррозионному воздействию и обеспечивают стабильность переходного сопротивления в течение срока службы.
