Назначение

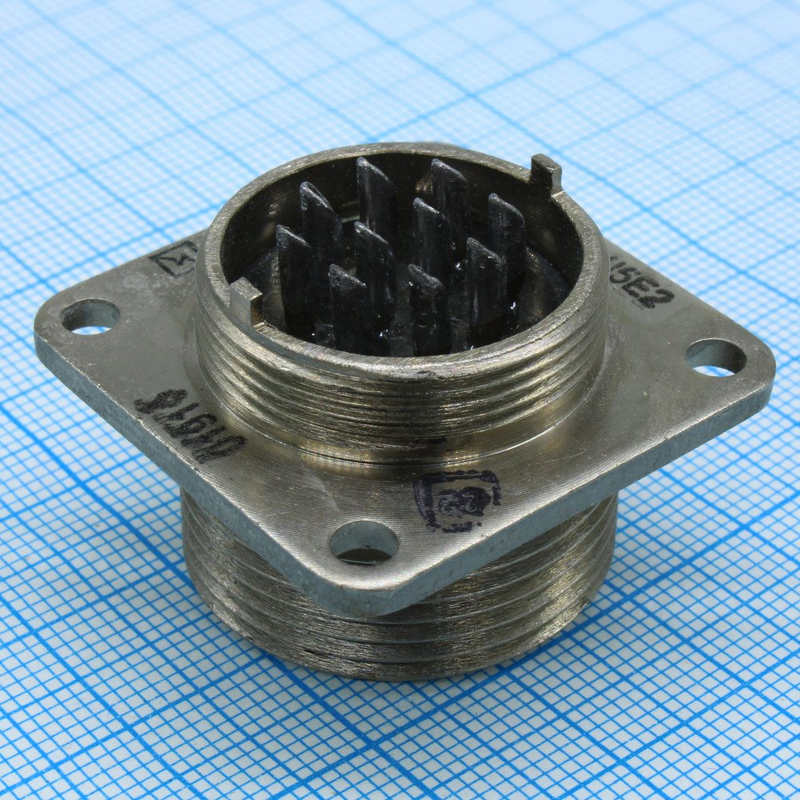

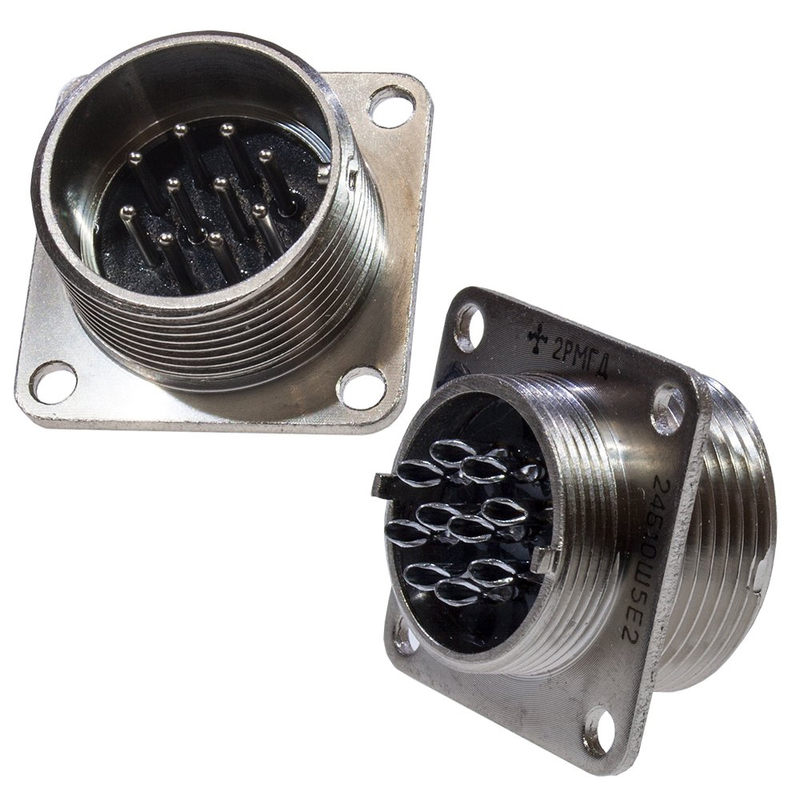

Электросоединитель 2РМГД24Б10Ш5Е2Б «ОТК» — герметичная низкочастотная цилиндрическая приборная вилка серии 2РМГД. Изделие предназначено для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре, измерительных приборах, блоках автоматики и связи.

Соединитель рассчитан на работу в цепях постоянного, переменного (до 3 МГц) и импульсного тока. Герметичное сочленение делает его пригодным для длинных линий, где особенно важны помехоустойчивость и надёжность контакта.

Расшифровка обозначения

• 2РМ — серия цилиндрических низкочастотных разъёмов.
• Г — герметичное исполнение.
• Д — исполнение для длинных линий.
• 24 — условный размер корпуса, посадочный диаметр 24 мм.
• Б — блочный (приборный) корпус.
• 10 — количество контактов, 10 штук.
• Ш — вилка со штырьевыми контактами.
• 5 — сочетание контактов: все контакты диаметром 1,5 мм.
• Е2 — исполнение по теплостойкости и климату, до 200 градусов Цельсия для серии 2РМГД.
• Б в конце — вариант исполнения: корпус блочный без левой резьбы.

Подтверждённые технические особенности

Электрические параметры

• Количество контактов — 10.
• Диаметр контакта — 1,5 мм.
• Рабочее (максимальное) напряжение — до 560 В (AC/DC).
• Максимальный ток на один контакт — до 8 А.
• Суммарная токовая нагрузка на разъём — до 48 А.
• Сопротивление контакта — не более 10 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Конструктивные особенности

Тип соединителя — герметичная цилиндрическая вилка с резьбовым соединением, обеспечивающим резьбовую фиксацию соединённого положения. Корпус блочный (приборный), выполнен для монтажа во внутренние полости приборов. Исполнение патрубка для данной модификации — без патрубка, это классическая приборная блочная вилка.

Применение

Соединитель применяется для коммутации электрических цепей внутри блоков и приборов, где требуется герметичность сочленения и стабильность контакта. Подходит для использования в составе радиоэлектронной аппаратуры, измерительной техники, узлов автоматики и связи. Исполнение по теплостойкости и климату допускает эксплуатацию при температурах до 200 градусов Цельсия.

Монтаж осуществляется во внутренние полости приборов благодаря блочному корпусу. Резьбовая фиксация соединённого положения предотвращает самопроизвольное разъединение при вибрациях и механических воздействиях.

Комплектация и приёмочные данные

1. Электросоединитель 2РМГД24Б10Ш5Е2Б — 1 штука.
2. Заводская упаковка.
3. Приёмка: «ОТК».
4. Год выпуска: 2025.

Артикул изделия — 20073. Изделие относится к категории 2РМ. Приёмка «ОТК» подтверждает заводской контроль качества перед отгрузкой.
