Назначение соединителя 2РМГД24Б10Ш5Е2Б

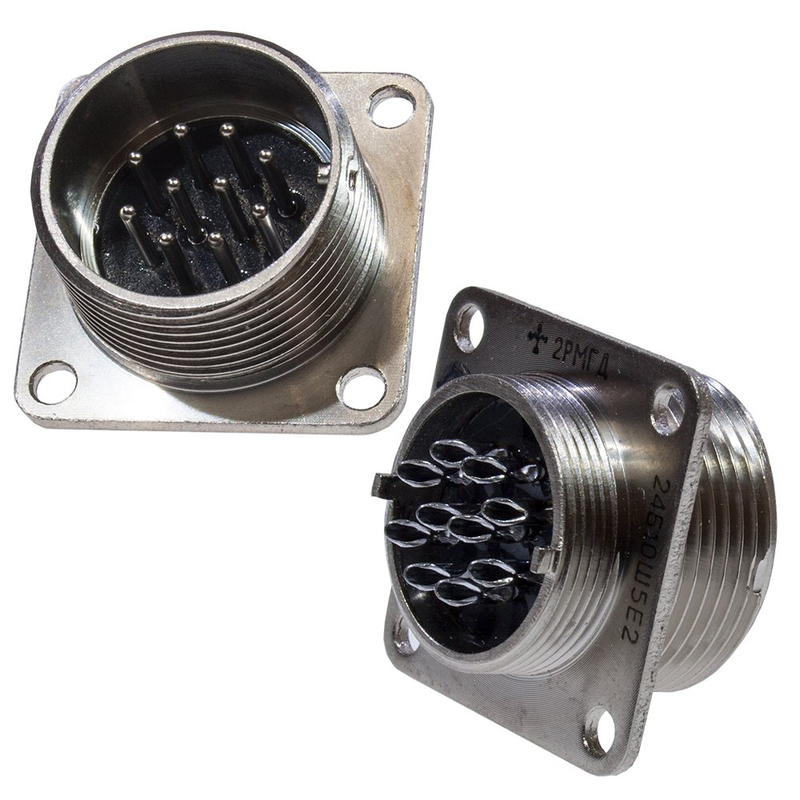

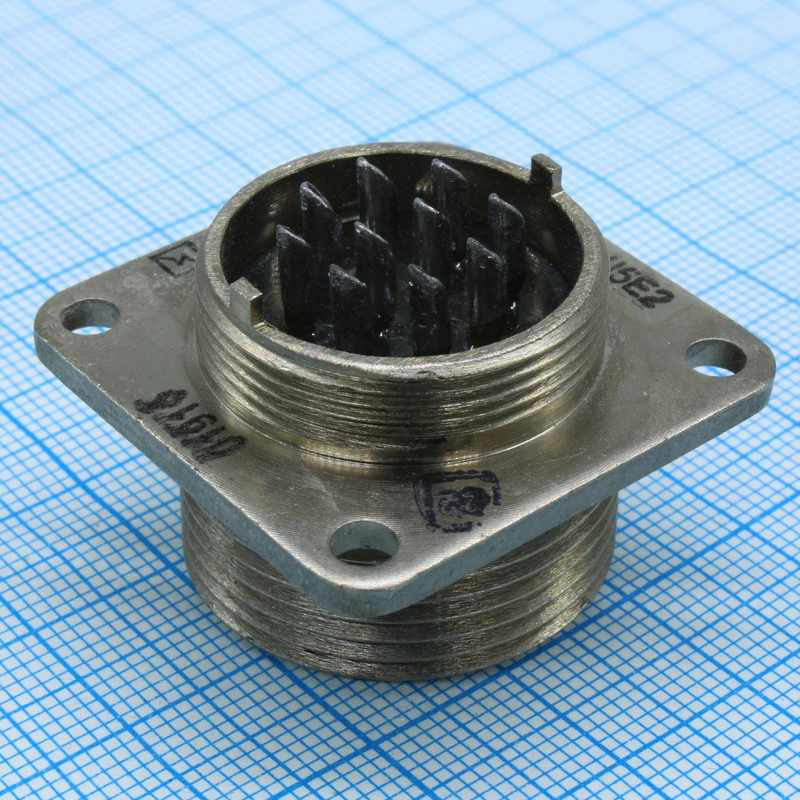

Соединитель 2РМГД24Б10Ш5Е2Б — это герметичная блочная (приборная) вилка цилиндрического низкочастотного разъёма серии 2РМГ/2РМГД. Изделие предназначено для внутреннего монтажа в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Вилка применяется там, где требуется надёжное и герметичное соединение электрических цепей внутри блоков и узлов радиоэлектронной аппаратуры.

Артикул изделия — 20072, категория — 2РМГ. Товар поставляется в заводской упаковке.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя несёт подробную информацию о его конструкции и возможностях. Ниже приведены подтверждённые особенности исполнения.

• 2РМГД — тип соединителя: цилиндрический, герметичный, предназначенный для длинных линий.
• 24 — условный размер корпуса; посадочный диаметр составляет около 24 мм.
• Б — вид корпуса «блочный (приборный) без левой резьбы», рассчитанный под монтаж в корпусе прибора.
• 10 — количество контактов в сборке.
• Ш5Е2Б — часть соединителя: вилка (Ш), сочетание контактов 5 (все контакты диаметром 1,5 мм), а также вид гайки, покрытия и исполнения. Обозначение Е2Б относится к теплостойкости и исполнению корпуса.

Корпус выполнен блочным, без левой резьбы, что упрощает монтаж в платах и панелях. Соединение резьбовое, с фиксацией положения. Вилка предназначена для внутреннего монтажа методом пайки.

Технические характеристики

Электрические и эксплуатационные параметры соединителя подтверждены для применения в ответственных цепях радиоэлектронной аппаратуры.

• Напряжение постоянного и переменного тока — до 560 В (амплитудное значение).
• Максимальный ток на один контакт — до 8 А.
• Суммарный ток на соединитель — порядка 48 А.
• Диаметр контактов — 1,5 мм.
• Сопротивление контакта — не более 10 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Рабочая частота переменного тока — до 3 МГц.
• Теплостойкость исполнения — 200 °C (вторая теплостойкость).
• Климатическое исполнение, как правило, УХЛ2.1 по ГОСТ 15150‑69.

Указанные параметры позволяют использовать разъём в приборах с повышенными требованиями к температурному режиму.

Приёмка и применение

Маркировка «ОТК» указывает на приёмку по Общим техническим условиям: изделие соответствует стандартным требованиям к качеству и надёжности для использования в радио- и электронной аппаратуре. Год выпуска — 2024.

Такие соединители применяют в узлах и блоках радиоэлектронной аппаратуры, в том числе в промышленной и военной технике, где важны надёжность и герметичность цепей. Герметичное исполнение и резьбовое сочленение с фиксацией положения обеспечивают стабильную работу соединения в составе ответственных электронных модулей.
