Назначение и общее описание

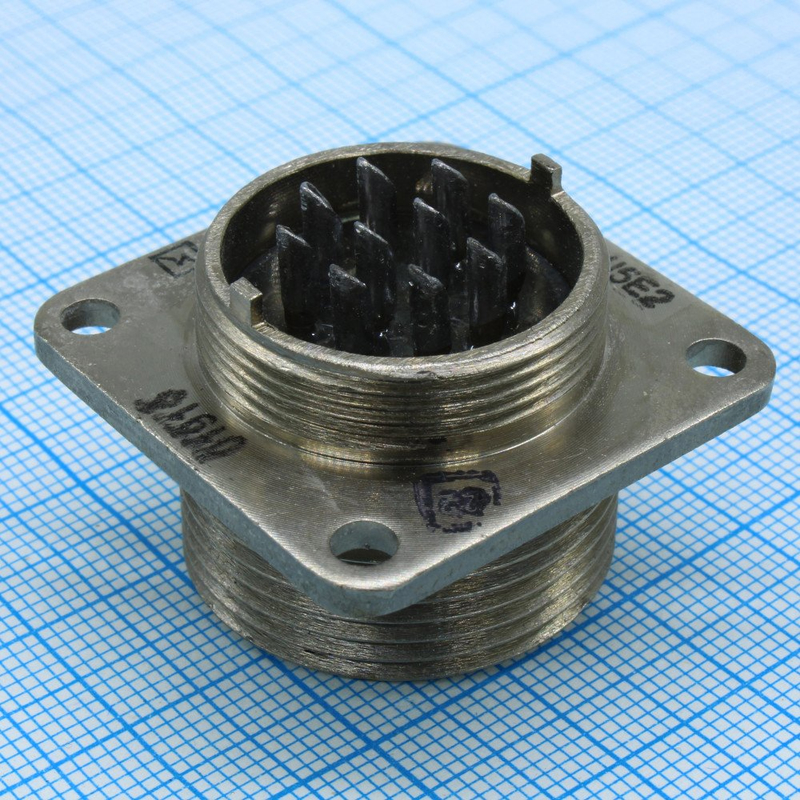

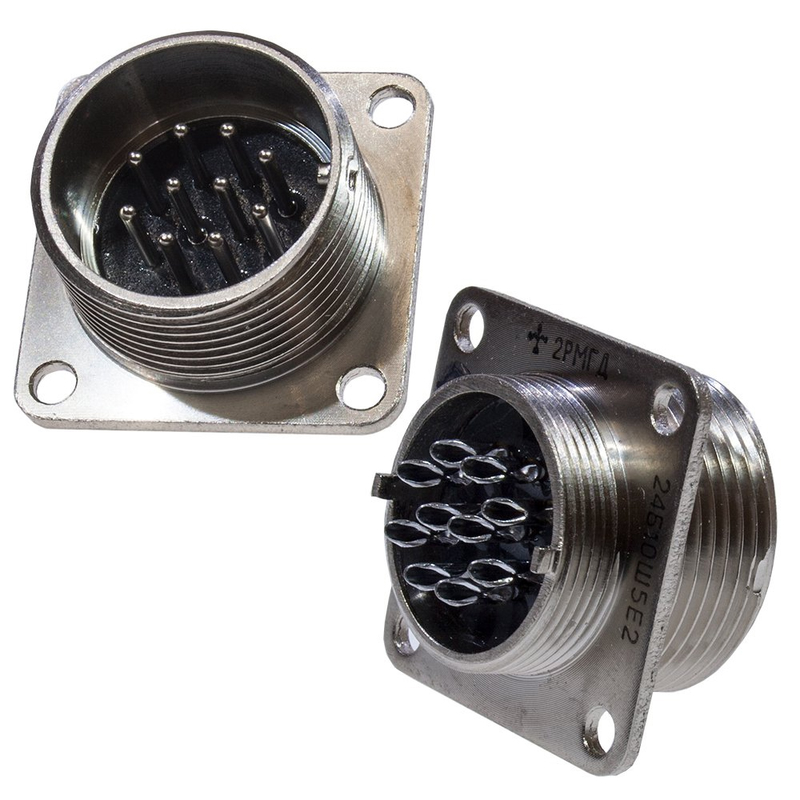

2РМГД24Б10Ш5Е2Б — герметичная низкочастотная цилиндрическая вилка приборная (блочная) производства «ОТК». Изделие предназначено для коммутации электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного тока. Конструкция рассчитана на эксплуатацию в составе узлов радиоэлектроники, авиационной техники и других систем, где требуется надёжное соединение длинных цепей в жёстких условиях.

Соединитель выпускается в заводской упаковке и имеет приёмку «ОТК», а год выпуска указан как 2024. Артикул позиции — 20071, категория — 2РМГ.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме и отражает его конструктивные и электрические особенности:

• 2РМГД — тип: герметичный, предназначенный для длинных линий;
• 24 — условный размер корпуса, посадочный диаметр 24 мм;
• Б — блочный (приборный) корпус;
• 10 — количество контактов;
• Ш — вилка;
• 5 — сочетание контактов;
• Е2 — патрубок для экранированного кабеля;
• Б — без левой резьбы.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Все значения относятся именно к исполнению 2РМГД24Б10Ш5Е2Б.

• Число контактов — 10;
• Диаметр контактов — 1,5 мм;
• Максимальное рабочее напряжение — до 560 В;
• Токовая нагрузка — до 8 А на контакт, суммарно до 48 А;
• Сопротивление контакта — не более 10 мОм;
• Сопротивление изоляции — не менее 5000 МОм;
• Устойчивость к вибрации — диапазон 1–5000 Гц при ускорении 490 м/с²;
• Климатическое исполнение — УХЛ;
• Покрытие контактов — химникель;
• Монтаж — объёмный пайкой, внутренний;
• Фиксация — резьбовая.

Особенности конструкции и применение

Герметичное исполнение и резьбовая фиксация обеспечивают стабильное соединение при механических нагрузках и перепадах условий эксплуатации. Патрубок Е2 предназначен для подключения экранированного кабеля, что снижает влияние помех и сохраняет целостность сигнала в длинных линиях. Покрытие контактов химникелем повышает коррозионную стойкость и стабильность переходного сопротивления.

Монтаж выполняется объёмной пайкой с внутренней стороны, что удобно при компоновке приборных блоков. Благодаря сочетанию рабочих напряжений до 560 В, токовой нагрузки до 8 А на контакт и стойкости к вибрации в широком частотном диапазоне соединитель подходит для ответственных узлов радиоэлектроники, авиационного оборудования и других систем, где требуется надёжная коммутация длинных цепей.

Комплектация и приёмка

1. Электросоединитель 2РМГД24Б10Ш5Е2Б — 1 шт.
2. Заводская упаковка.

Изделие имеет приёмку «ОТК», год выпуска — 2024, артикул — 20071.
