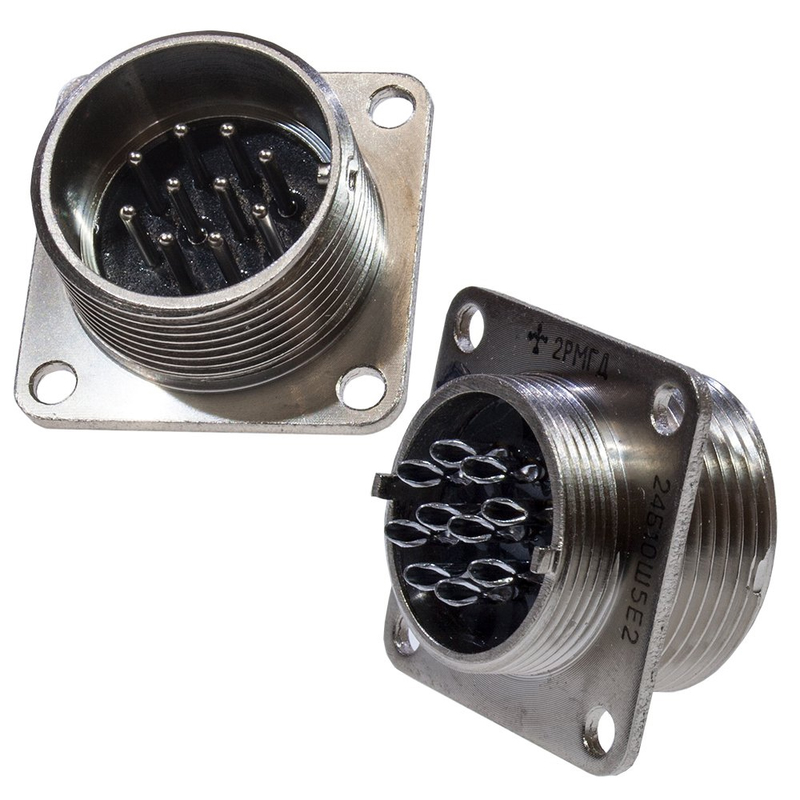

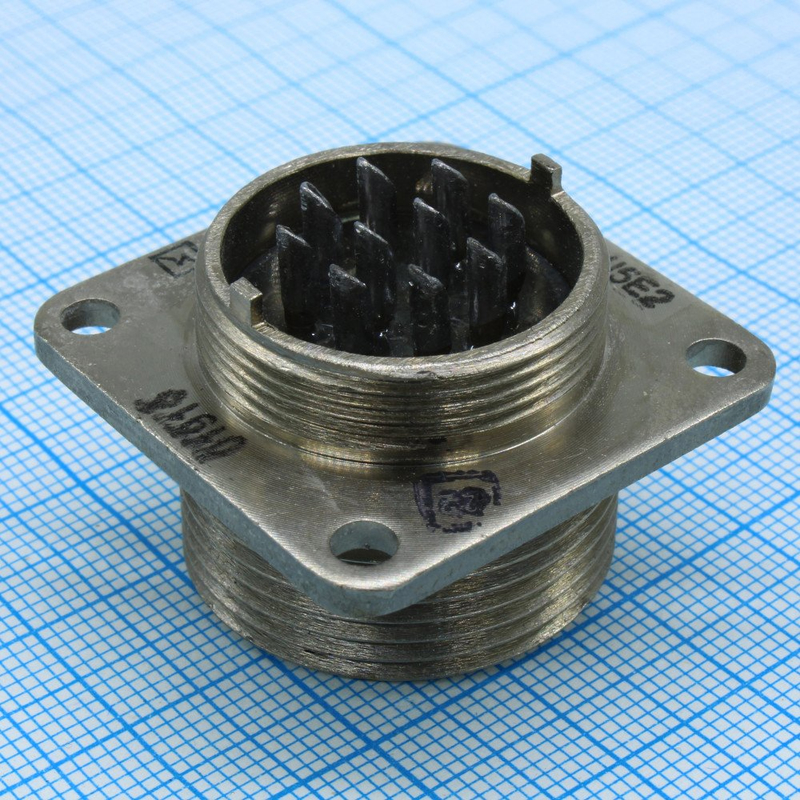

Соединитель 2РМГД24Б10Ш5Е2Б — низкочастотный герметичный цилиндрический электрический разъём типа «вилка» (штепсель) для приборных блоков и панелей. Он относится к ряду 2РМГД и предназначен для соединения длинных электрических цепей в составе радиоэлектронной аппаратуры, испытательного оборудования и промышленных систем.

Назначение и применение

Этот соединитель используется в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц, а также в импульсных цепях. Обычно применяется как блочная (приборная) вилка для коммутации кабелей внутри блоков радиоэлектронной аппаратуры, автоматики и измерительных устройств.

Основные технические параметры

• Количество контактов: 10 штук.

• Диаметр контакта: около 1,5 мм.

• Максимальное рабочее напряжение (амплитудное значение): не более 560 В.

• Максимальный ток на один контакт: до 8 А.

• Суммарный ток на соединитель: ориентировочно до 48 А при распределённой нагрузке по всем контактам.

Конструкция и исполнение

• Условный размер корпуса: 24 мм по рядному диапазону 2РМГД.

• Вид корпуса: «Б» — блочный (приборный) без левой резьбы.

• Тип: герметичный цилиндрический соединитель с резьбовой фиксацией сочленённого положения, обеспечивает уплотнение и защиту от влаги и пыли.

• Климатическое исполнение типично рассчитано на УХЛ (умеренно‑холодный климат) и умеренные температурные диапазоны, характерные для изделий 2РМГД.

Условное обозначение (расшифровка)

• 2РМГД — герметичный низкочастотный цилиндрический соединитель с резьбовым сочленением.

• 24 — условный размер корпуса.

• Б — блочный (приборный) корпус.

• 10 — количество контактов.

• Ш — вид монтажной части (штепсель‑вилка, приборная).

• 5 — тип гнезда или штепселя (конкретная схема контактов в изделии). Описание

  Назначение и область применения

  Изделие 2РМГД24Б10Ш5Е2Б Электросоединитель — это низкочастотный герметичный цилиндрический электрический разъём типа «вилка» (штепсель), предназначенный для установки на приборные блоки и панели. Соединитель относится к категории 2РМГ и ряду 2РМГД и служит для соединения длинных электрических цепей в составе радиоэлектронной аппаратуры, испытательного оборудования и промышленных систем.

  Разъём применяется в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц, а также в импульсных цепях. В большинстве случаев он используется как блочная, то есть приборная, вилка для коммутации кабелей внутри блоков радиоэлектронной аппаратуры, систем автоматики и измерительных устройств. Артикул изделия — 80301.

  Конструкция и исполнение

  Корпус соединителя имеет условный размер 24 мм по рядному диапазону 2РМГД. Вид корпуса «Б» соответствует блочному (приборному) исполнению без левой резьбы. Тип изделия — герметичный цилиндрический соединитель с резьбовой фиксацией сочленённого положения. Такая конструкция обеспечивает уплотнение и защиту контактной зоны от влаги и пыли.

  Климатическое исполнение типично рассчитано на умеренно-холодный климат (УХЛ) и умеренные температурные диапазоны, характерные для изделий серии 2РМГД.

  Электрические и контактные параметры

  Основные рабочие характеристики соединителя:

  • количество контактов — 10 штук;
  • диаметр контакта — около 1,5 мм;
  • максимальное рабочее напряжение (амплитудное значение) — не более 560 В;
  • максимальный ток на один контакт — до 8 А;
  • суммарный ток на соединитель — ориентировочно до 48 А при распределённой нагрузке по всем контактам.

  Условное обозначение и расшифровка

  Маркировка 2РМГД24Б10Ш5Е2Б содержит следующие элементы:

  • 2РМГД — герметичный низкочастотный цилиндрический соединитель с резьбовым сочленением;
  • 24 — условный размер корпуса;
  • Б — блочный (приборный) корпус;
  • 10 — количество контактов;
  • Ш — вид монтажной части: штепсель-вилка, приборная;
  • 5 — тип гнезда или штепселя, конкретная схема контактов в изделии.

  Особенности применения в оборудовании

  Благодаря герметичному исполнению и резьбовой фиксации соединитель подходит для установки внутри приборных блоков, панелей и корпусов, где требуется надёжная коммутация цепей и защита контактной зоны от внешних воздействий. Изделие рассчитано на использование в радиоэлектронной аппаратуре, автоматике, испытательном и измерительном оборудовании, а также в промышленных системах, работающих с низкочастотными и импульсными сигналами.
