Назначение соединителя

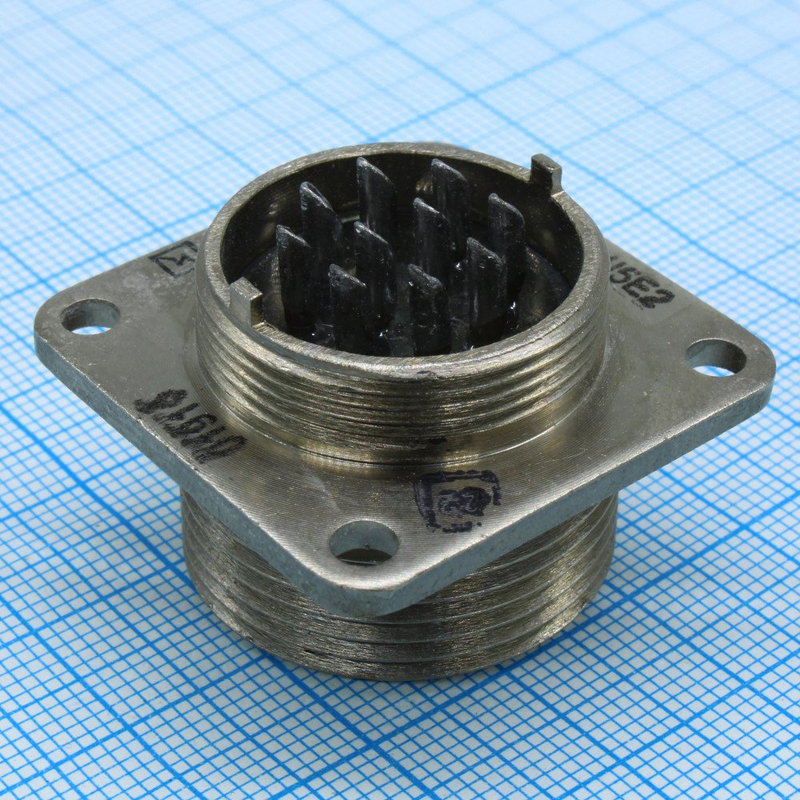

2РМГД24Б10Ш5Е2Б Атлант — цилиндрический низкочастотный негерметичный соединитель производства компании «Атлант» (город Изобильный). Изделие выполнено в виде блочной (приборной) вилки и предназначено для электрических соединений в цепях постоянного тока, переменного тока с частотой до 3 мегагерц и импульсного тока. Основная область применения — внутренние монтажи в длинных электрических линиях промышленного назначения, где требуется надёжная коммутация при повышенных токах и жёстких температурных условиях.

Конструктивные особенности и электрические параметры

Соединитель имеет условный размер корпуса 24. Контактная система включает 10 контактов диаметром 1,5 миллиметра с покрытием никелем, что обозначено индексом «Е» в маркировке. Сочетание контактов — 5. Такая конструкция обеспечивает стабильное переходное сопротивление и устойчивость к окислению при длительной эксплуатации.

Рабочее напряжение соединителя достигает от 560 до 700 вольт. Максимальная токовая нагрузка составляет до 8 ампер на один контакт и до 48 ампер суммарно по всем контактам. Сопротивление контактов — не более 10 миллиом, сопротивление изоляции — не менее 5000 мегаом. Теплостойкость изделия достигает 200 градусов Цельсия.

Ключевые технические характеристики

• Условный размер корпуса: 24
• Количество контактов: 10
• Диаметр контактов: 1,5 миллиметра
• Покрытие контактов: никель (индекс Е)
• Сочетание контактов: 5
• Рабочее напряжение: от 560 до 700 вольт
• Максимальный ток на контакт: до 8 ампер
• Максимальный суммарный ток: до 48 ампер
• Сопротивление контактов: не более 10 миллиом
• Сопротивление изоляции: не менее 5000 мегаом
• Теплостойкость: до 200 градусов Цельсия

Условия эксплуатации и ресурс

Соединитель рассчитан на работу при температурах от минус 60 до плюс 200 градусов Цельсия. С учётом перегрева контактов допускается эксплуатация при температуре до плюс 180 градусов Цельсия. Изделие сохраняет работоспособность в условиях пониженного давления до 133,32 умноженное на 10 в степени минус 12 Паскаля.

Ресурсные показатели соединителя включают количество сочленений-расчленений до 500 циклов, минимальную наработку 1000 часов и срок сохраняемости 15 лет. Эти параметры подтверждают пригодность изделия для ответственных промышленных применений, где важны долговечность и предсказуемость характеристик.

Области применения

1. Внутренние монтажи в длинных электрических линиях промышленного назначения.
2. Коммутация цепей постоянного, переменного и импульсного тока.
3. Приборные и блочные соединения в составе промышленного оборудования.
4. Эксплуатация в условиях перепадов температур и пониженного давления.

Итоговые сведения

Артикул изделия — 80300. Категория — 2РМГ. Производитель — «Атлант». Соединитель 2РМГД24Б10Ш5Е2Б Атлант сочетает высокие электрические параметры, широкий температурный диапазон и значительный ресурс, что делает его востребованным решением для промышленной коммутации. Изделие не является герметичным, поэтому предназначено для внутреннего монтажа в защищённых условиях.
