Назначение и область применения

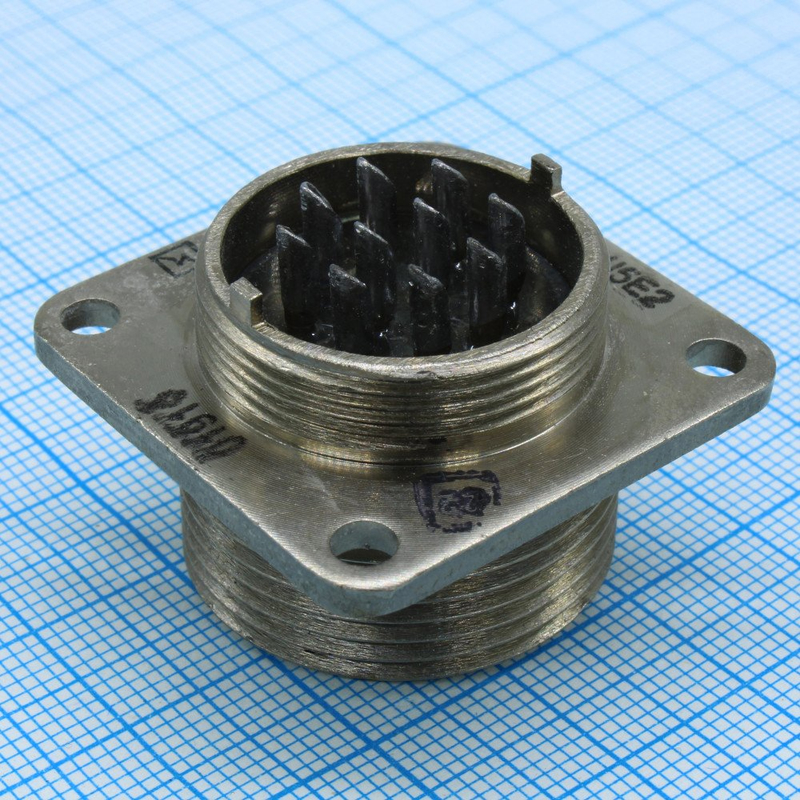

Соединитель 2РМГД24Б10Ш5Е2 представляет собой герметичную приборную вилку цилиндрической серии 2РМГД. Изделие предназначено для коммутации низкочастотных электрических цепей постоянного, переменного и импульсного тока с частотой до примерно 3 МГц. Основное применение — внутренний монтаж в узлах, блоках и модулях радиоэлектронной аппаратуры, где требуется надёжное разъёмное соединение с защитой от внешних воздействий.

Вилка относится к блочному (приборному) исполнению, то есть устанавливается непосредственно на корпусе прибора или внутри блока. Отсутствие патрубка упрощает компоновку и позволяет использовать соединитель в стеснённых условиях монтажа. Изделие востребовано в производстве измерительной техники, промышленной электроники и систем управления, работающих в умеренно-холодном климате.

Конструктивные особенности и технические характеристики

Корпус соединителя имеет условный размер 24 мм и оснащён 10 контактами диаметром 1,5 мм. Соединение с ответной частью выполняется по резьбовой фиксации, что обеспечивает механическую прочность и стабильность электрического контакта при вибрационных нагрузках. Поляризация корпусов одношпоночная — она исключает неправильное подключение и защищает контакты от повреждения при ошибочной сборке.

Электрические параметры изделия подтверждены заводской документацией:

• рабочее напряжение переменного и постоянного тока — не более 560 В;
• максимальный ток на один контакт — до 8 А;
• суммарный ток на весь соединитель — примерно до 48 А;
• сопротивление контакта — не более 10 мОм;
• сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Покрытие контактов — химический никель, что обеспечивает коррозионную стойкость и стабильность переходного сопротивления в течение срока службы. Способ монтажа — объёмный, пайка. Климатическое исполнение по ГОСТ 15150 — УХЛ2.1, что допускает эксплуатацию в умеренно-холодном климате для внутреннего оборудования.

Приёмка, год выпуска и условия поставки

Соединитель имеет приёмку «ОТК». Это означает, что изделие прошло общую заводскую техническую приёмку без дополнительных военно-приёмочных процедур и соответствует требованиям нормативной документации для общепромышленного применения.

Год выпуска — 2024. Поставка осуществляется в заводской упаковке, что гарантирует сохранность изделия при транспортировке и хранении до момента монтажа. Артикул товара — 20070, категория — 2РМГ.

Практические рекомендации по применению

При монтаже соединителя следует учитывать направление резьбовой фиксации и положение шпонки для правильного совмещения с ответной частью. Пайку объёмного монтажа рекомендуется выполнять с соблюдением температурных режимов, допустимых для покрытия контактов из химического никеля, чтобы не нарушить целостность изоляции и не ухудшить переходное сопротивление.

Благодаря герметичному исполнению и стойкости к климатическим факторам вилка подходит для оборудования, эксплуатируемого в закрытых помещениях с умеренно-холодным климатом. Изделие не требует дополнительной подготовки перед установкой, кроме визуального контроля контактов и корпуса на отсутствие механических повреждений.
